可调式活动扳手结构三维数模

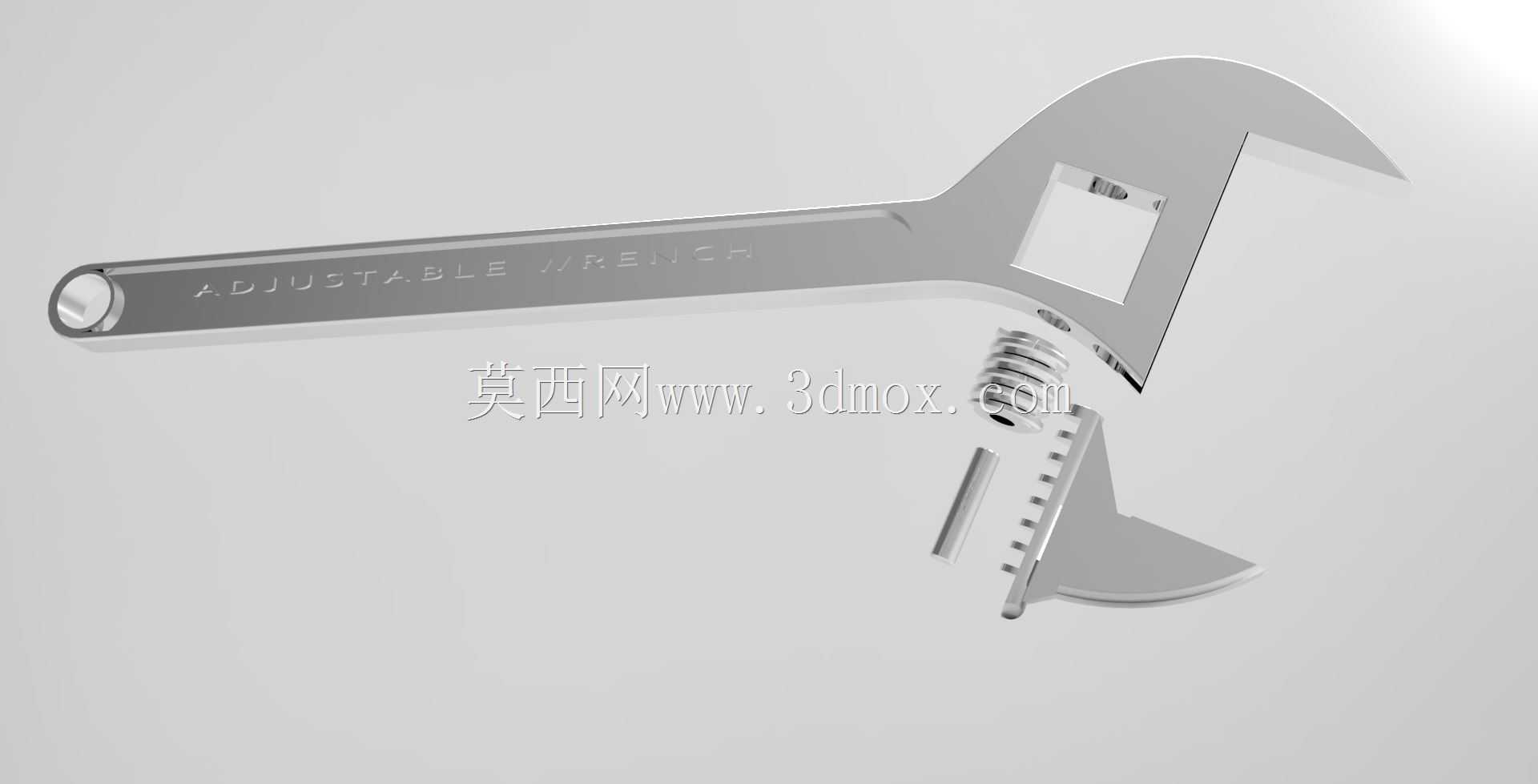

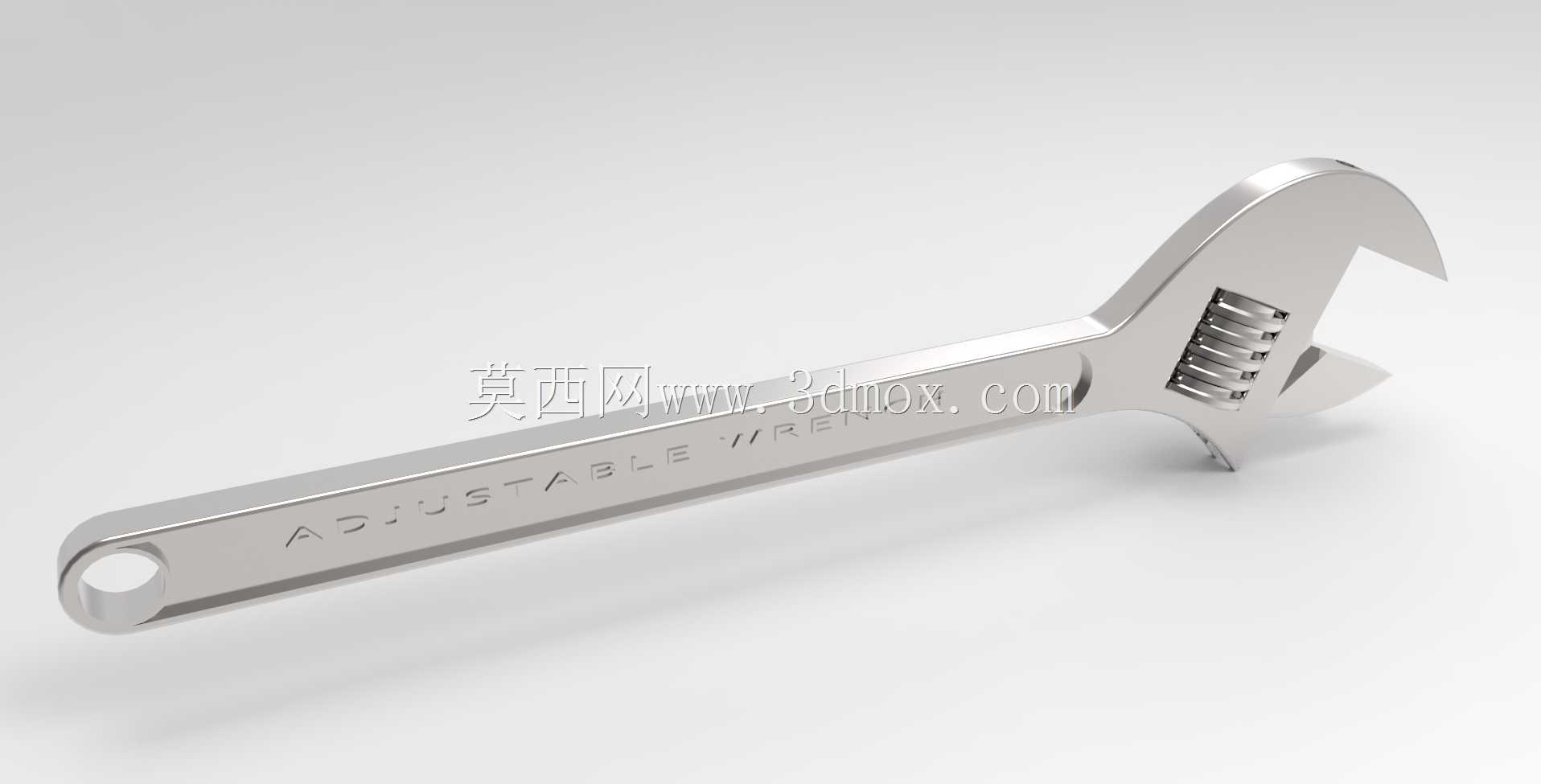

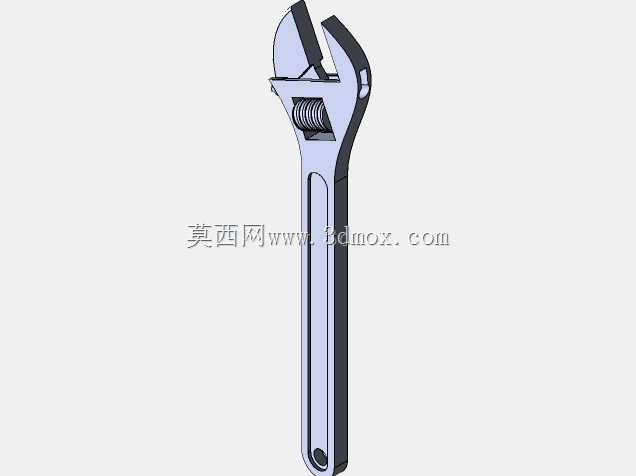

　　在设备运维、机械装配、管线安装等各类现场作业场景里，活动扳手是一线作业人员随身携带的基础手动工具，它无需匹配固定开口尺寸，可通过调节活动钳口的开合宽度适配不同规格的螺栓、螺母类紧固件，相比固定开口扳手能大幅减少工具携带数量，尤其适合现场紧固件规格繁杂、作业空间受限的工况。这款活动扳手的三维建模完全还原实物的装配逻辑与结构细节，建模过程中优先保证各运动部件的配合关系准确，没有出现干涉错位的问题。从结构组成来看，整体分为固定钳身、活动钳口、调节蜗杆、弹簧销、握持手柄几个核心部分，固定钳身与手柄为一体化结构，是整个扳手的受力主体，建模时特意还原了钳身头部的受力过渡圆角，避免应力集中的结构缺陷，这也是实物产品在热处理后保证强度的关键结构。

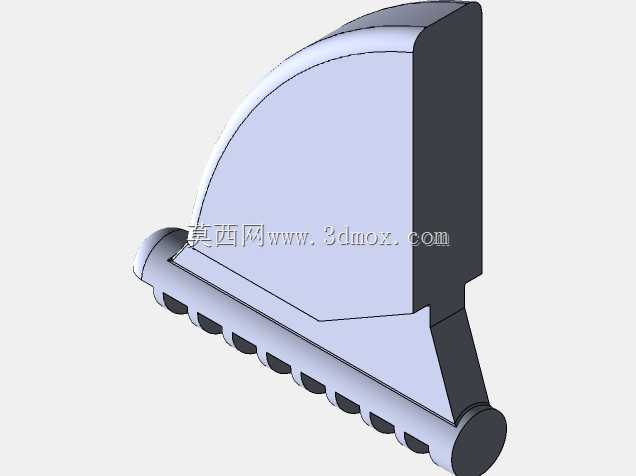

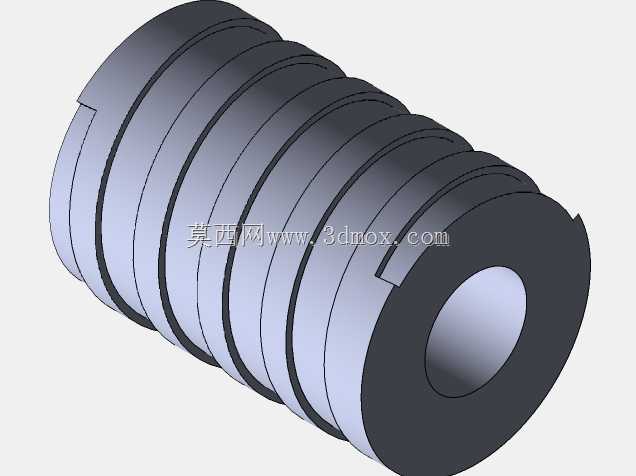

　　活动钳口与固定钳身的导轨配合部分做了精准的间隙还原，实际装配中这个间隙既要保证钳口滑动顺畅不卡滞，又不能过大导致夹持时出现晃量，建模时按照实物的配合公差预留了合理的滑动间隙，调节蜗杆与活动钳口底部的齿条啮合关系完全还原，转动蜗杆时可以带动活动钳口沿钳身导轨平稳移动，实现开口尺寸的连续调节，蜗杆端部的限位结构也做了还原，防止调节过程中蜗杆从钳身脱出。从实际使用的功能特性来看，这款扳手的钳口夹持面做了防滑齿纹设计，建模时还原了齿纹的角度与深度，实际作业中齿纹可以嵌入紧固件的棱角表面，避免施加扭矩时出现打滑滑脱的问题，有效保护紧固件棱角不被磨圆。手柄部分的长度按照常规手动施力的力矩需求设计，既保证拧动常规规格紧固件时能施加足够的扭矩，

　　又不会因为力臂过长导致过载拧断螺栓，手柄表面的防滑纹理也做了细节还原，沾有少量油污的作业环境下也能保证握持摩擦力。从设计思路层面，建模时优先还原了实物的工程合理性，比如活动钳口的最大开口尺寸对应手柄长度的力矩承载上限，避免出现开口过大但手柄施力时钳身断裂的设计缺陷，钳头部分的开口深度适配绝大多数常规外六角紧固件的夹持需求，不会出现卡不住紧固件棱角的问题。外形尺寸方面，整体长度符合常规10寸活动扳手的尺寸规格，最大开口宽度适配对应规格的紧固件尺寸，安装边界上，因为是手持手动工具，没有固定安装要求，建模时还原的各部件尺寸比例完全符合实物的人机工程学设计，握持时重心落在手柄中段，长时间作业不易产生手部疲劳。在三维建模的细节处理上，

　　各部件的装配关系完全按照实物的装配顺序搭建，蜗杆与销孔的配合、活动钳口与导轨的配合都做了装配约束还原，可直接用于生成工程图、做结构受力仿真分析，也能作为工具类三维场景的素材使用，对于刚接触手动工具结构设计的从业者来说，这个数模也能直观展示活动扳手的内部啮合与滑动配合原理，理解可调式手动工具的结构设计逻辑。实际作业中，活动扳手的使用频率远高于多数固定规格工具，不管是民用家装的水管安装、家电维修，还是工业现场的设备拆装、管线巡检，都能看到它的使用场景，建模时特意规避了很多同类数模存在的结构错误，比如蜗杆齿形与齿条不匹配、活动钳口滑动方向偏移、钳口夹持面平行度误差过大等问题，保证数模的结构合理性与实物一致。
