硬质合金齿木工圆锯片切割刀具结构

　　这款圆锯切割刃具是现场加工作业里出镜率极高的消耗型功能部件，日常在实木开料、人造板材裁切、有色金属型材断料、家装现场木作施工、家具厂批量备料、铝合金门窗下料等场景里承担核心锯切职能，不管是手持电圆锯、推台锯、斜切锯还是简易型材切割机，只要匹配对应安装孔径和转速参数，都能适配使用。从结构设计来看，整个锯片采用基体加刀齿的分体式设计思路，基体选用65Mn弹簧钢冲压成型，整体做去应力回火处理，保证高速旋转下的平面度和抗形变能力，避免高速进给时出现偏摆、烧片的问题；中心的安装孔做了倒角精加工，和设备输出轴的配合公差控制在H7级别，安装后端面跳动量控制在0.05mm以内，能有效降低锯切时的振动，减少锯路毛边。刀齿部分采用硬质合金刀片焊接固定，

　　每一个齿的切削角度都做了差异化设计，交替排布左右斜齿和平齿，斜齿负责横向切断木纤维，平齿负责修平锯路底部，不同齿的前角、后角、楔角都根据切割材质做了匹配，锯切木材时前角取15度左右保证切削锋利度，锯切有色金属时前角适当减小避免粘屑，齿间的排屑槽做了圆弧过渡，既可以快速带出锯屑避免堵齿烧片，又能分散高速旋转时的应力集中，防止锯片从齿根位置开裂。从安装边界尺寸来看，这类常规通用款锯片的外径覆盖110mm到305mm的常用规格，中心安装孔统一为25.4mm标准轴径，和市面绝大多数手持、台式切割设备的输出轴匹配，不需要额外加装变径套；基体厚度在1.2mm到2.5mm之间，对应锯路宽度比基体厚0.2mm左右，既能保证锯切时的排屑空间，

　　又不会因为锯路过宽造成材料浪费。设计过程中需要重点做动平衡校验，每片锯片在出厂前都要在动平衡机上做校正，在基体对应位置铣去多余重量，把剩余不平衡量控制在G6.3级别以内，避免高速旋转时产生剧烈振动，既影响锯切精度，又会加速设备轴承的磨损。实际使用时，锯片的旋转方向和设备标注的转向必须一致，不能反向安装，否则会出现刀齿崩飞、锯切反弹的安全隐患；进给压力要根据切割材质调整，锯切硬木、厚铝板时要适当降低进给速度，避免刀齿受冲击过载崩缺，锯切密度板、颗粒板这类含胶量高的板材时，要配套吸尘装置及时带走高温锯屑，避免树脂粘在刀齿上降低切削锋利度。和整体高速钢锯片相比，这种镶硬质合金齿的结构使用寿命能提升5到10倍，只要刀齿没有出现大面积崩缺，

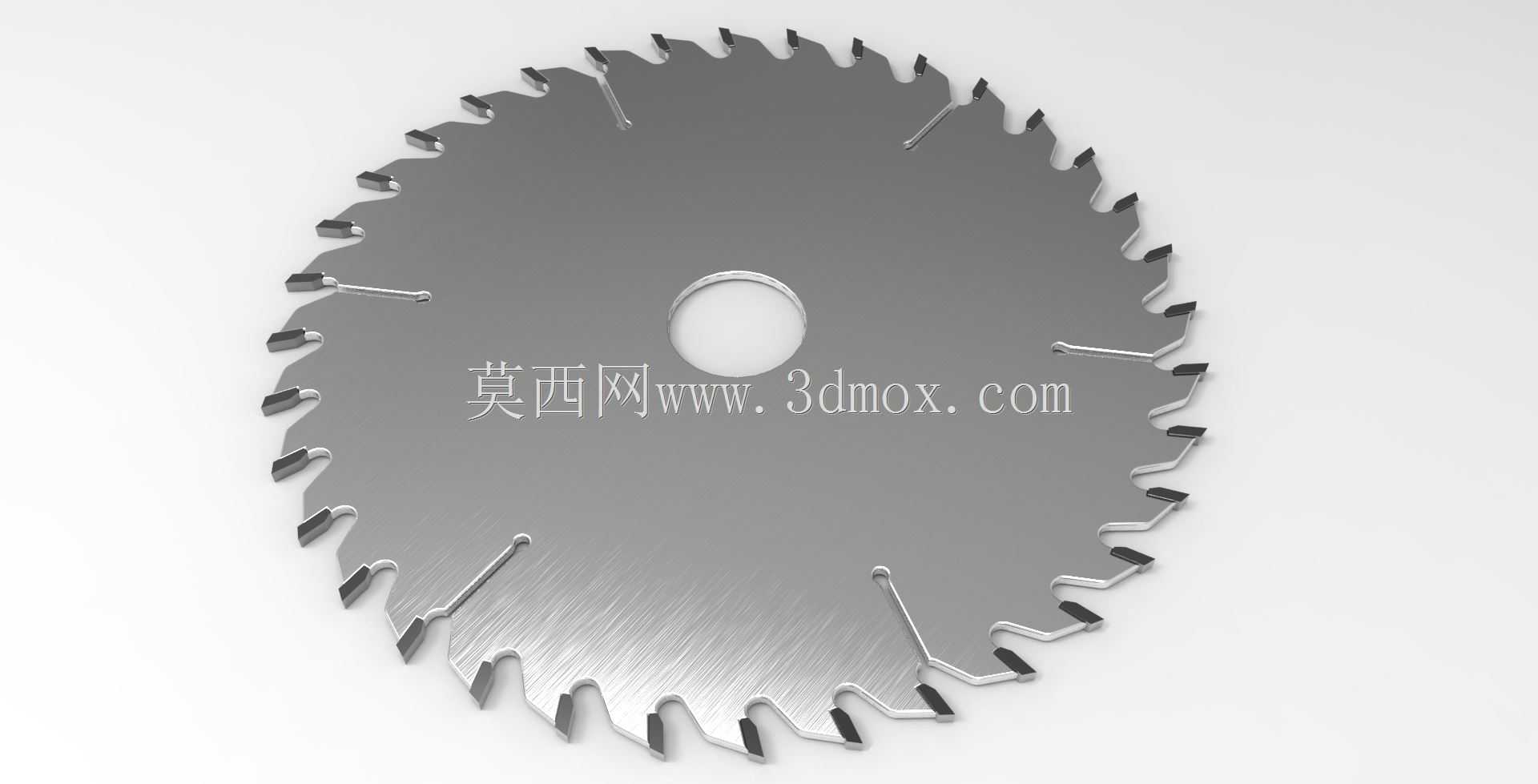

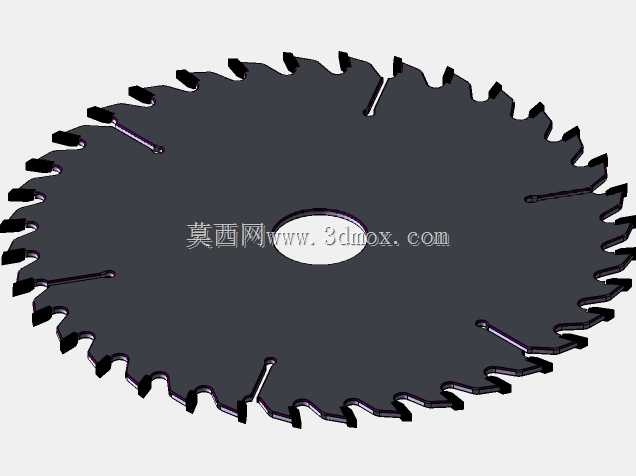

　　多次修磨后依然可以重复使用，综合使用成本更低。刀齿的排布还做了不等分齿距设计，相邻齿之间的夹角存在微小差值，能打破锯切时的共振频率，降低作业时的切削噪音，改善现场操作的工作环境。基体表面做了喷砂氧化处理，既能起到防锈作用，又能减少锯片和锯屑之间的摩擦阻力，降低锯切过程中的温升，避免基体因为过热出现退火变软的问题。在做三维结构建模时，需要重点还原刀齿的空间角度、排屑槽的圆弧过渡、中心安装孔的倒角细节，不能简单把锯片做成带齿的平面圆盘，要把每个齿的切削面、后隙面的角度准确表达出来，同时要标注清楚基体的平面度公差、安装孔的位置度公差、刀齿的径向跳动公差，这些参数直接决定了锯片的实际锯切效果。很多新手建模时容易忽略齿形的角度差异，把所有齿做成统一形状，实际生产出来的锯片会出现锯路跑偏、切面毛糙的问题，根本无法满足现场加工的精度要求。另外锯片的最大允许线速度要和设备转速匹配，常规款的最高线速度不超过80m/s，对应不同外径的锯片要标注清楚最高允许转速，避免超速使用出现锯片碎裂的安全事故。
