手动 citrus 榨汁器三维结构设计

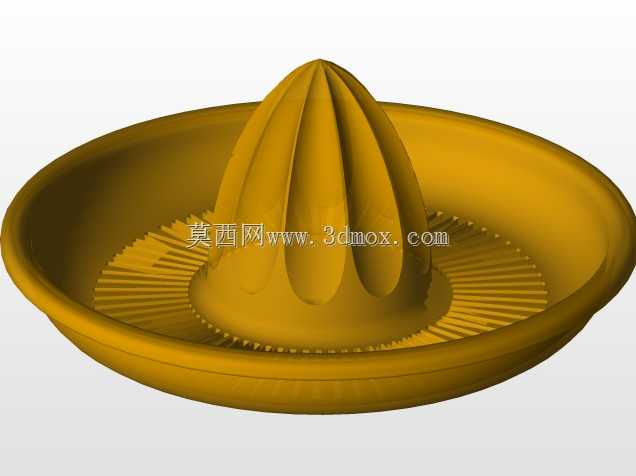

　　这款手动榨汁构件的三维建模，核心围绕家用小型 citrus 类水果榨汁场景展开，日常家庭中处理柠檬、橙子、西柚这类薄皮多汁的芸香科水果时，无需复杂电动设备，靠手动按压旋转即可完成取汁作业，适配普通家庭厨房、饮品小店吧台这类对出汁效率要求不高、追求操作简便易清洁的使用场景。从功能结构来看，中间凸起的棱锥状压头是核心作业部位，建模时特意将压头表面做了多道均匀分布的竖向凸棱，凸棱的弧度与水果对半切开后的内球面弧度做了匹配，当用户将切半的水果扣在压头上按压旋转时，凸棱可以充分挤压果肉囊胞，让果汁顺着棱间的导流槽流下，避免果肉残渣随果汁一同混入接汁区域。压头根部与接汁盘衔接的位置，做了一圈带细密栅格的过滤结构，栅格的间隙控制在1.2mm左右，

　　这个尺寸是经过实际使用验证的，既可以阻挡果籽、大块果肉纤维落入下方接汁盘，又不会因为间隙过小导致果汁流通不畅堵塞。外围的接汁盘做了浅盘式的宽边设计，盘体深度设置为28mm，常规尺寸的橙子单次榨汁的出汁量完全可以容纳，不会出现果汁溢出的情况，盘体边缘做了微微上扬的翻边，一方面提升整个构件的结构刚性，防止薄壁塑料件在长期按压受力后出现边缘变形，另一方面翻边也可以作为手持部位，用户操作时扶住盘边即可固定整个器具，不需要额外的固定结构。从设计思路上，整个构件采用一体化结构设计，没有拆分的装配零件，建模时所有曲面都做了顺滑的圆角过渡，没有尖锐的棱角，一方面是考虑家用场景下的使用安全，避免划伤手部，

　　另一方面一体化的结构在注塑生产时可以采用单模腔一次成型，不需要后续的装配工序，大幅降低生产制造成本，同时清洁时没有卫生死角，用水冲洗即可完成清理，符合厨房用具的卫生要求。关于外形尺寸与安装边界，整个榨汁器的最大外沿直径设置为180mm，压头的最高处距离接汁盘底面的高度为75mm，这个尺寸适配常规口径的家用杯具，接汁盘的底部可以直接搭在口径80-120mm的杯口上，榨出的果汁可以直接通过盘底的导流口流入下方杯子，不需要额外的转接待用，底部的支撑边做了3mm的加厚处理，搭在杯口时可以保证足够的支撑稳定性，按压过程中不会出现侧翻滑落的情况。建模过程中对壁厚做了均匀化处理，整个构件的主体壁厚控制在2.5mm，

　　压头部位因为要承受按压旋转的作用力，局部壁厚加厚到3.5mm，保证长期受力下不会出现开裂变形，接汁盘的底面做了轻微的锥度设计，锥度朝向中心导流口倾斜，倾斜角度为3度，保证果汁可以完全流向导流口，不会在盘底残留积液。在曲面建模阶段，压头的凸棱做了变曲率处理，靠近压头顶端的位置凸棱曲率更大，凸起高度更高，方便初始按压时刺破果肉表层，靠近根部的位置凸棱曲率放缓，凸起高度降低，配合过滤栅格完成最后的挤压取汁，整个曲面的过渡没有硬拐点，保证注塑生产时的脱模顺畅，不需要设计复杂的抽芯结构，模具结构简单，量产良率更高。
