垂直式快速压紧手动夹钳结构设计

这款垂直式手动压紧夹钳是工装夹具领域应用极为广泛的通用压紧元件，在机械加工装配、电子元器件组装、木制品加工、五金件焊接定位、板材裁切固定等多类生产场景中都承担着快速压紧待加工工件的核心作用，能够在短时间内完成工件的装夹固定与拆卸释放，大幅降低工装操作的辅助时长，提升批量生产环节的作业效率。

从功能特性来看，该夹钳采用肘节式死点锁止结构设计，当操作手柄下压至垂直闭合工位时，内部连杆机构会越过力学死点位置，形成稳定的机械锁止状态，即便加工过程中承受切削振动、外力冲击也不会出现意外松脱的情况，能够持续输出稳定可靠的压紧力，避免待加工工件出现位移、翘曲等影响加工精度的问题；当需要松开工件时，只需向上扳动红色手柄，即可快速解锁，整个操作过程单手即可完成，无需额外借助扳手等辅助工具，操作门槛极低，一线作业人员无需经过复杂培训即可快速上手使用。

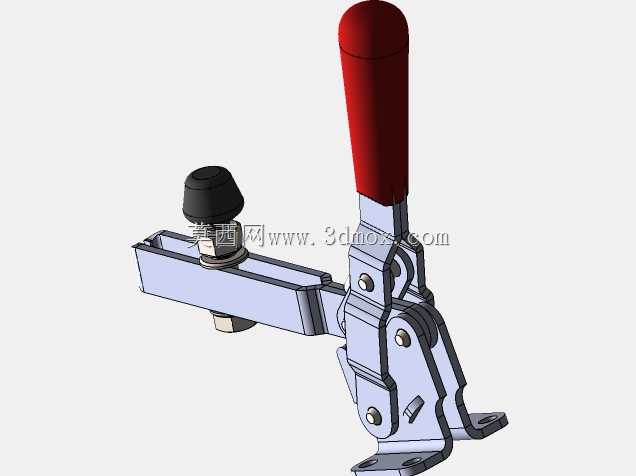

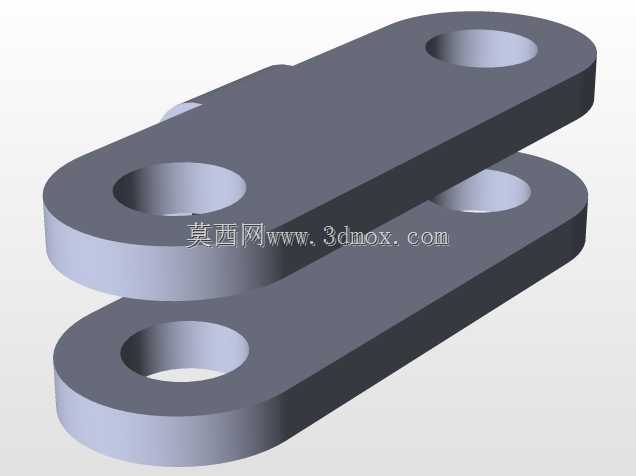

在设计思路层面，这款夹钳的整体结构充分考量了工业场景的耐用性与操作便利性：握持端采用红色防滑绝缘握套，既能够提升操作时的摩擦力，避免手上沾有油污时出现打滑问题，也能在焊接等带电作业场景下提供基础的绝缘防护；压头位置采用黑色橡胶缓冲压头，接触工件时不会刮伤工件表面，同时能够补偿一定的工件厚度公差，适配不同表面状态的待压工件；主体承载结构采用镀锌钢板冲压铆接成型，所有铰接点位都采用铆钉销轴连接，转动间隙控制合理，既保证了机构动作的顺畅无卡滞，也具备足够的结构强度，能够承受数千次反复开合操作而不出现结构变形、铰接松旷的问题。

从安装与尺寸边界来看，该夹钳的底座采用平直安装面设计，预留两个对称的螺栓安装孔，可直接通过螺栓固定在工装台面、焊接工装、装配治具的对应安装位上，安装时无需额外加工复杂的定位结构，适配绝大多数常规工装的安装尺寸；夹钳闭合状态下整体高度较低，不会占用过多的垂直作业空间，压臂的水平伸出长度可覆盖常规工装的压紧点位需求，压头的上下调节行程可适配不同厚度的工件装夹需求，能够在不更换夹具的前提下满足一定尺寸范围内的工件压紧需求，具备极强的场景适配性。
