单缸往复式活塞发动机结构展示

　　这套结构还原了单缸往复式活塞发动机的核心运动逻辑，在小型动力设备、教学演示、原理验证场景中有着广泛的应用基础。从实际用途来看，这类简化结构常被用作机械原理教学的具象载体，帮助从业者理解内燃机的能量转换路径，也可作为小型通用动力设备的结构原型，适配低功率输出的作业需求。

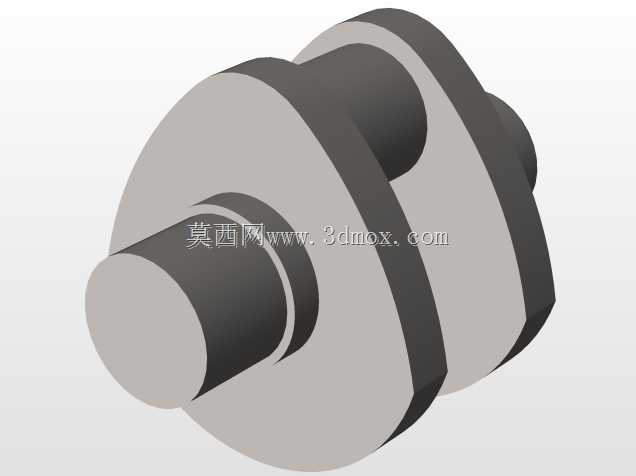

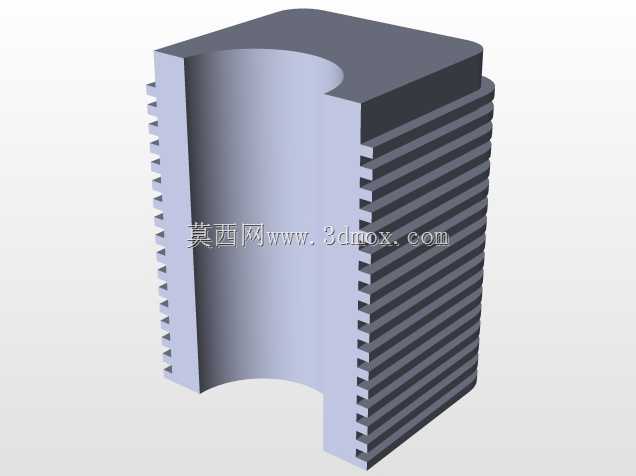

　　从功能特性上看，该结构完整覆盖了发动机的核心运动副：带散热鳍片的气缸套为活塞往复运动提供导向边界，鳍片结构通过增大与空气的接触面积，满足自然风冷工况下的散热需求，避免活塞与缸壁因热膨胀出现卡滞；活塞组件通过活塞销与连杆小头连接，将燃烧做功产生的直线往复推力传递给连杆；连杆大头与曲轴的曲柄销配合，把直线运动转换为曲轴的旋转运动，最终通过曲轴端部的轴颈输出旋转扭矩；曲轴的支撑轴段与箱体的轴承位配合，保证旋转过程的同轴度，减少运转时的径向跳动。

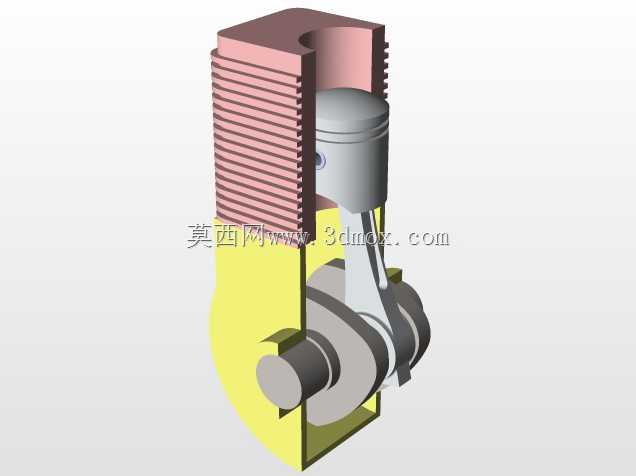

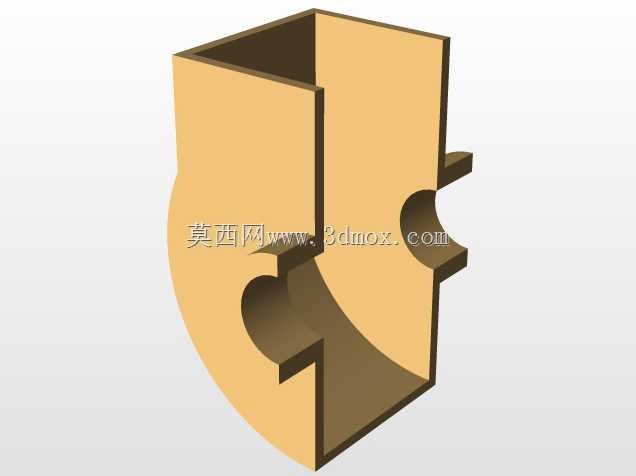

　　设计思路上，这套结构做了合理的简化，省略了配气机构、点火系统、供油系统等外围附件，把核心的曲柄连杆机构作为展示重点，降低了结构复杂度的同时，完整保留了动力转换的核心逻辑。缸体采用剖视展示的处理方式，能够直观看到内部活塞、连杆、曲轴的装配关系与运动路径，方便学习者理解各部件的运动干涉边界。箱体下半部分采用开放式的支撑结构，既为曲轴提供了安装定位的支撑点，也减少了不必要的材料占用，同时方便观察曲轴的旋转过程。

　　从安装边界与尺寸逻辑来看，气缸的内壁直径决定了活塞的行程上限与排量基础，散热鳍片的外径尺寸需要匹配安装空间的通风要求，保证气流能够顺畅流过鳍片间隙带走热量；曲轴的输出轴颈直径与长度需要匹配后续连接的负载接口，保证扭矩传递的可靠性；连杆的长度设计需要兼顾活塞的运动行程与曲轴的回转半径，避免活塞在上止点、下止点位置时出现运动死点或者结构碰撞；活塞的高度需要保证在整个往复行程中，活塞裙部始终不脱离气缸内壁的导向范围，避免出现偏磨或者卡滞。

　　在实际工程应用中，这类简化结构也常被用作新型动力结构的验证原型，工程师可以通过调整曲轴回转半径、连杆长度、缸径参数，测试不同参数组合下的动力输出特性，为后续完整机型的开发提供基础数据支撑。各部件的配合公差设计上，活塞与缸壁之间需要预留合理的热膨胀间隙，既要保证运动过程无卡滞，也要避免间隙过大导致的压力泄漏；连杆大头与曲柄销之间需要设置润滑间隙，保证运转过程中油膜能够形成，减少运动副的磨损；曲轴的支撑位需要保证同轴度公差，避免高速旋转时出现过大的振动。

　　这套结构的运动逻辑清晰，部件之间的装配关系明确，既可以作为机械专业教学的演示模型，也能作为小型动力设备开发的结构参考，帮助从业者快速理解往复式活塞发动机的核心工作原理，梳理曲柄连杆机构的设计要点，在结构选型、原理验证、教学演示场景中都能发挥实际作用。
