工业传动用滚子链单节结构三维数模

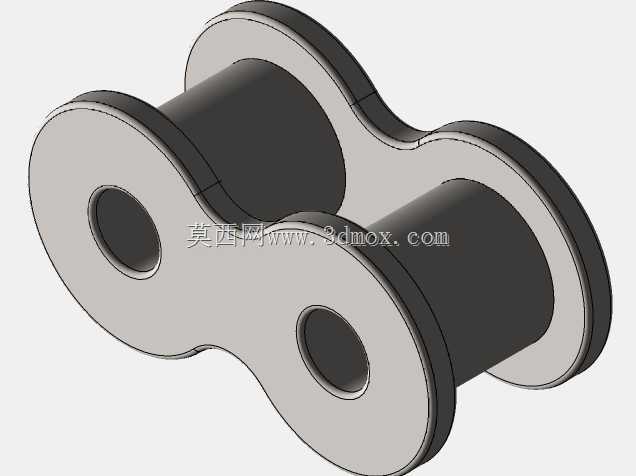

　　在各类工业传动场景中，链传动凭借不打滑、传动比准确、适配多尘油污恶劣工况的特性，广泛应用在输送线、农机、机床主轴传动、摩托车动力传输等场景中，本次拆解建模的单节链节结构，是组成整条传动链条的基础单元，其结构精度直接决定整链的啮合顺畅度、磨损寿命与传动负载能力。从实际工程应用角度看，单节链节的设计首先要匹配对应链轮的节距参数，建模过程中严格遵循链板、套筒、滚子、销轴的同轴度装配要求，内外链板采用8字形冲压轮廓，两端的销孔与套筒孔位置度公差控制在0.02mm以内，避免装配后出现链节卡滞、传动过程中冲击载荷过大的问题。链板的厚度选取对应常规08B规格链条的参数，边缘做R角过渡处理，既消除冲压加工后的应力集中点，

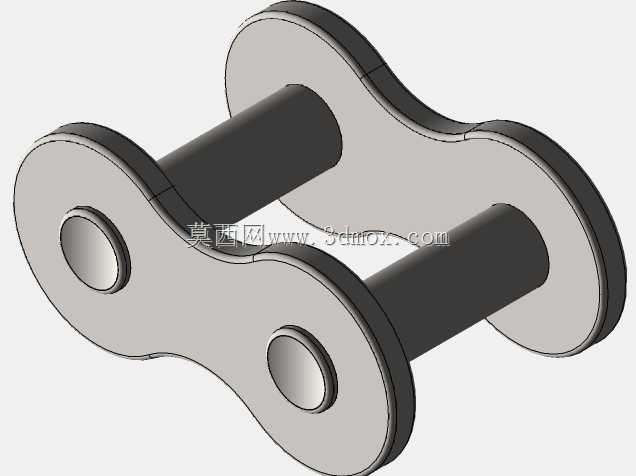

　　也能减少链节弯折过程中与相邻链板的摩擦阻力。套筒与滚子采用间隙配合设计，滚子可绕套筒自由转动，在与链轮轮齿啮合时，滚子的转动能将滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损量，这也是滚子链相比无滚子的套筒链使用寿命更长的核心结构原因。销轴与内链板的套筒内孔采用过盈配合，与外链板的销孔同样采用过盈压装，保证链节受拉时销轴不会出现窜动脱落，而相邻链节之间的铰接间隙控制在合理范围，既保证链条能顺利绕链轮弯曲，也不会因为间隙过大导致传动回程误差超标。在安装边界层面，单节链节的铰接中心距严格匹配对应链轮的节距，建模时预留了链节组装后的轴向窜动间隙，整链组装后可的最小弯曲半径适配对应齿数链轮的包角要求，不会出现链节卡死在链轮上的问题。

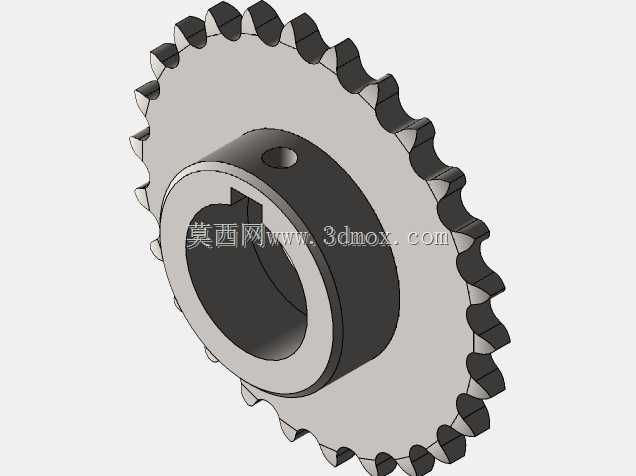

　　从设计思路上，建模时优先还原各零件的装配关系，而非单纯做外观曲面，内外链板的平行度、销轴与链板端面的垂直度都按照实际加工的公差要求做了装配约束，方便设计人员直接调用该基础单元做整链阵列、与链轮做啮合运动仿真，验证不同中心距下的链条张紧量、传动过程中的多边形效应影响幅度。在输送线场景应用时，该结构的链节还可根据需求在链板上加装附件，用来承载输送工件，此时建模预留的链板平面度基准能保证附件安装的位置精度，避免输送过程中工件出现偏移。在农机开式传动场景中，该链节的结构间隙预留了泥沙容纳空间，不会因为少量泥沙进入铰接位置就出现卡滞，适配户外无密闭护罩的恶劣工况。建模过程中对各零件的倒角、圆角细节都做了还原，

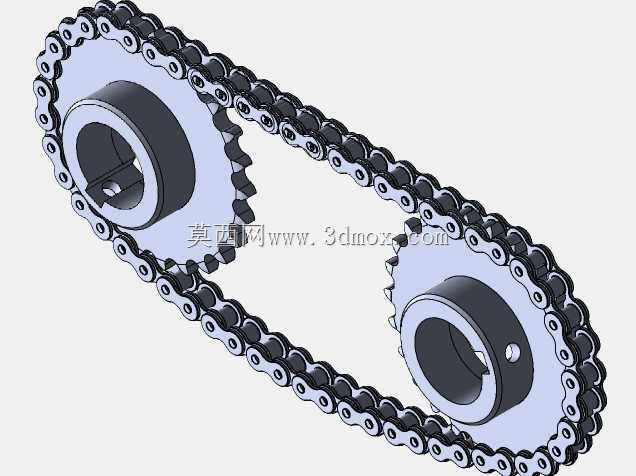

　　比如链板孔口的倒角是为了压装销轴时起到导向作用，滚子两端的倒角是为了啮合时顺利导入链轮齿槽，这些细节都是实际加工装配中必须考虑的工艺结构，并非多余的外观修饰。对于做设备传动方案设计的工程师而言，该单节模型可直接用来快速搭建不同长度的链条总成，配合链轮模型完成传动系统的干涉检查，验证链条在张紧轮、导向件位置的弯折角度是否在许用范围内，避免实际加工组装后出现链条蹭护罩、啮合跳齿的问题。从受力角度看，链板的8字形轮廓是等强度设计的结果，两端孔位的受拉截面与中间腰部的截面面积接近，能在保证抗拉强度的前提下最大限度减轻链节自重，降低高速传动时的离心力影响，这也是经过上百年工业应用验证的成熟结构，建模时没有随意修改链板的轮廓比例，保证结构力学特性与实物一致。
