汽车传动系统离合器从动盘结构设计

　　在手动挡燃油车辆的传动链路里，离合器片是直接衔接发动机飞轮与变速器输入轴的核心摩擦传动部件，日常起步、换挡、动力切断与结合的所有操作，最终都要通过这个盘状零件完成扭矩的传递与中断，其结构设计的合理性直接决定了整车传动的平顺性、摩擦件的使用寿命以及动力传递的效率。从实际装车的工况来看，这个部件被夹在发动机飞轮与压盘之间，压盘提供的轴向压紧力会让离合器片两侧的摩擦面与两侧金属端面紧密贴合，依靠摩擦力将发动机输出的扭矩传递到变速器输入端，当驾驶员踩下离合踏板时，压盘的压紧力释放，离合器片与飞轮、压盘之间出现间隙，动力传输被切断，此时就可以完成挡位切换操作，松开踏板后压紧力恢复，动力重新衔接。

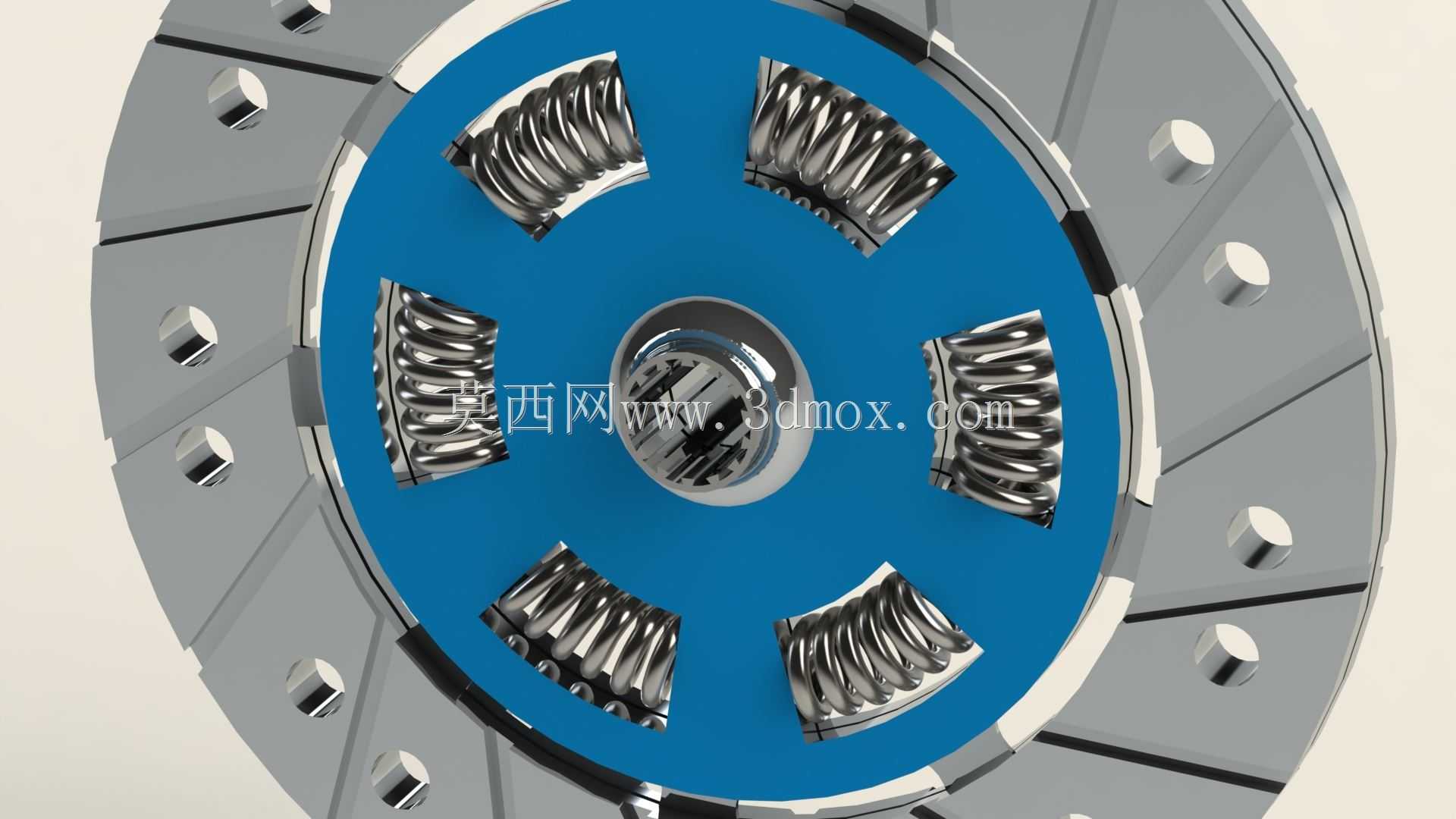

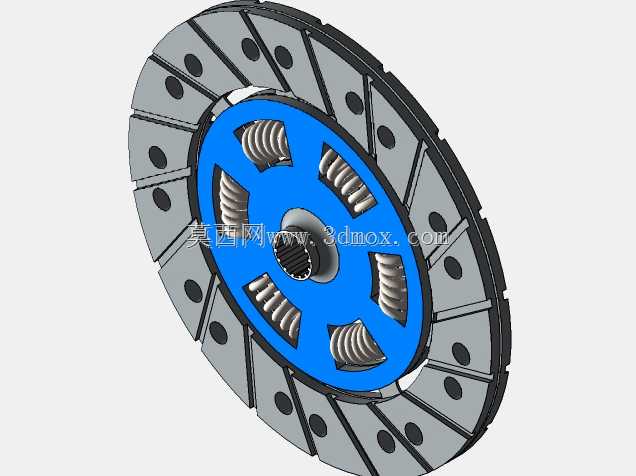

　　从结构设计的角度拆解这个部件，整体为圆盘式对称布局，最外圈是环形的摩擦衬片安装区域，沿圆周均匀分布的安装孔用于固定摩擦衬片，衬片采用耐磨摩擦材料制作，表面的沟槽结构主要用于排散摩擦产生的磨屑，同时在半联动工况下破坏摩擦面间的真空吸附，避免分离不彻底的问题。盘片中间的蓝色区域是核心的减震缓冲结构，沿圆周均匀布置了多组减震弹簧，这些弹簧的作用是吸收动力传递过程中的扭转振动——发动机输出的扭矩本身存在周期性的波动，尤其是急加速、急减速或者半联动起步的时候，扭转冲击会直接作用在传动系统上，减震弹簧可以通过自身的压缩变形抵消这些冲击，避免传动齿轮出现打齿、异响，同时提升驾乘的平顺性。位于盘片最中心的是花键毂结构，内孔加工有标准的渐开线花键，与变速器输入轴的花键轴段配合，既可以传递扭矩，也能让离合器片在轴向上做小范围的滑动，适配压盘分离、结合过程中的轴向位移。

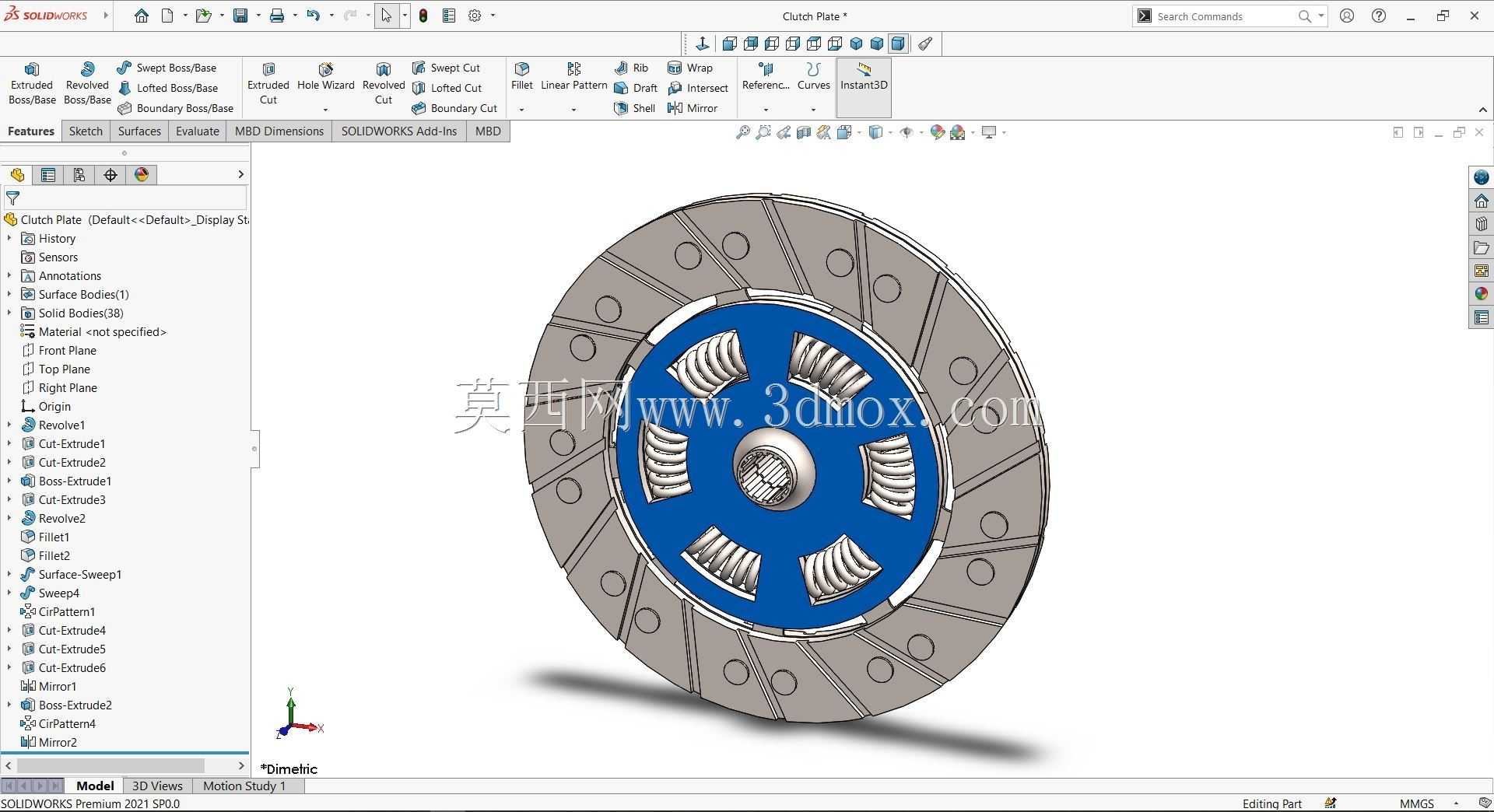

　　在设计建模的过程中，首先要确定的是摩擦片的有效摩擦半径，这个参数直接决定了离合器能够传递的最大扭矩，需要匹配对应车型的发动机最大输出扭矩，预留足够的扭矩储备，避免大负荷工况下出现打滑烧片的问题。其次是减震弹簧的刚度匹配，弹簧刚度过大的话，减震缓冲效果差，传动系统的振动和异响会很明显；刚度过小则会导致弹簧压缩量过大，容易出现弹簧并圈失效，同时动力传递的响应会变慢。花键的参数选择需要严格匹配变速器输入轴的花键标准，保证配合间隙在合理范围内，间隙过大会导致传动旷量，换挡时出现冲击，间隙过小则会导致离合器片滑动卡滞，出现分离不彻底、挂挡困难的问题。

　　从安装边界来看，整个离合器片的轴向厚度需要匹配离合器总成的设计间隙，安装时必须注意花键毂的朝向，装反会导致离合器无法正常分离，甚至出现摩擦片与变速器壳体干涉的问题。盘片的外径尺寸需要适配飞轮与压盘的摩擦面尺寸，不能超出压盘的压紧范围，否则会导致摩擦面受力不均，局部磨损过快。日常使用中半联动的时长、起步时的油门开度都会直接影响摩擦衬片的磨损速度，当衬片磨损到极限厚度时，减震弹簧的定位结构会直接与飞轮、压盘接触，出现金属摩擦的异响，同时伴随动力传递打滑、起步抖动的问题，此时就需要更换离合器片总成。建模过程中所有的圆周分布特征都采用阵列方式生成，保证各安装孔、减震弹簧槽的位置度符合装配要求，摩擦面的平面度公差需要严格控制，避免压紧时出现局部接触导致的压力分布不均。
