三阶益智魔方结构三维数字建模作品

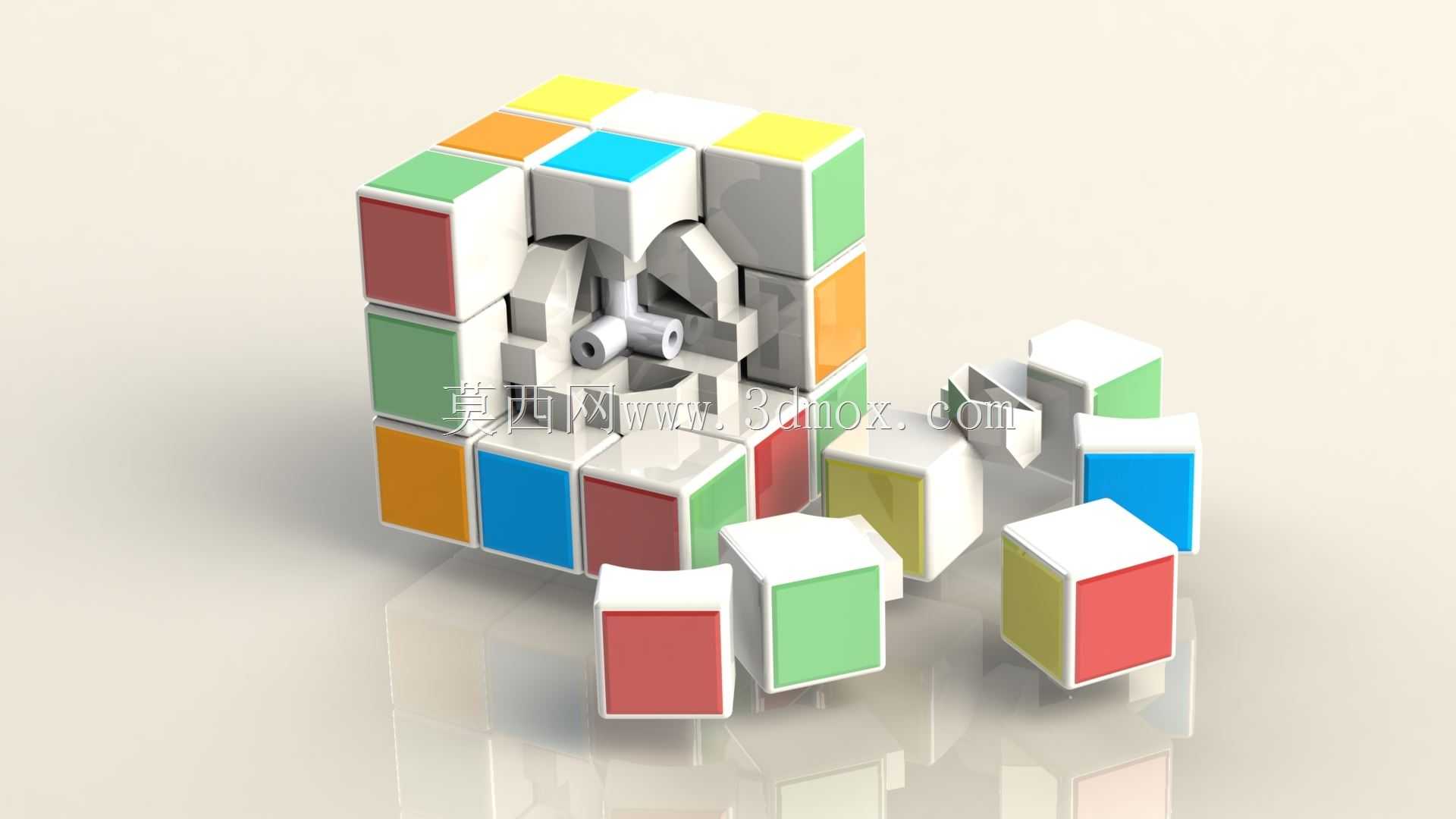

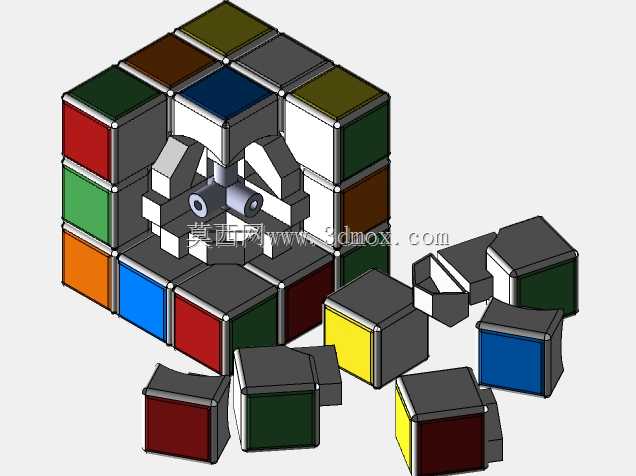

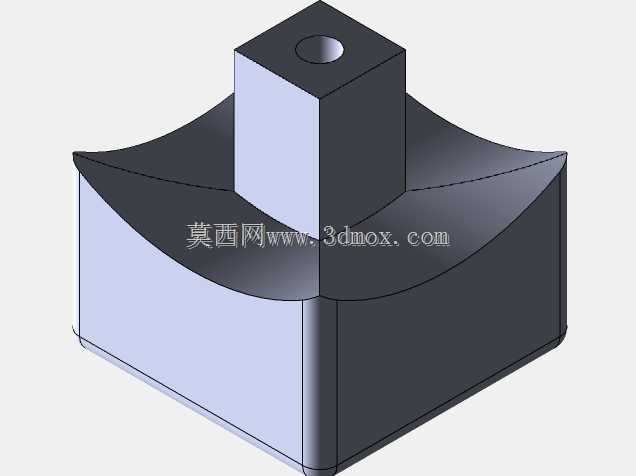

　　这款三阶魔方的三维建模，核心围绕其经典的立方体转动拼接结构展开，建模过程中首先拆解了魔方的核心连接轴、中心块、棱块、角块四大组成部分，每一部分的卡扣配合间隙都按照实际量产玩具的装配公差做了还原，确保虚拟装配状态下各部件可以实现顺滑的相对转动，不会出现结构干涉的问题。从实际应用场景来看，这类魔方模型一方面可以作为益智玩具结构设计的参考样例，帮助玩具结构工程师理解多轴转动卡扣结构的配合逻辑，另一方面也可以作为工业设计、产品渲染教学中的典型案例，用于演示多材质拼接、曲面倒角、色彩分区的建模与渲染技巧。在功能特性的还原上，建模时重点关注了每个色块块体的边缘倒角处理，实际量产的魔方块体边缘都做了R0.8左右的圆角过渡，

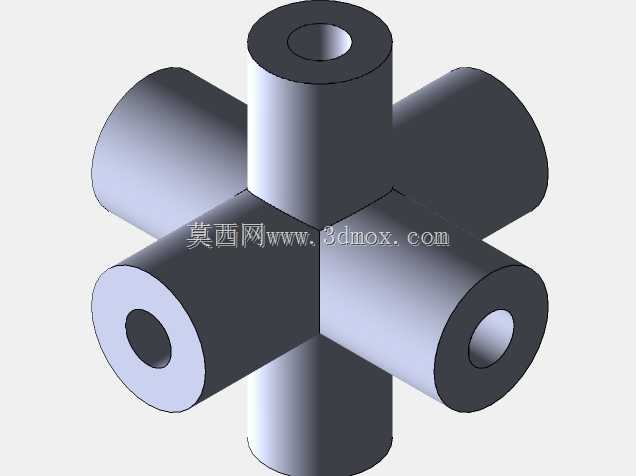

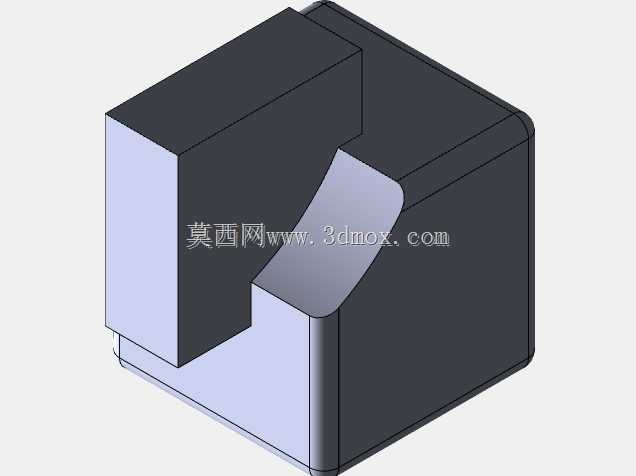

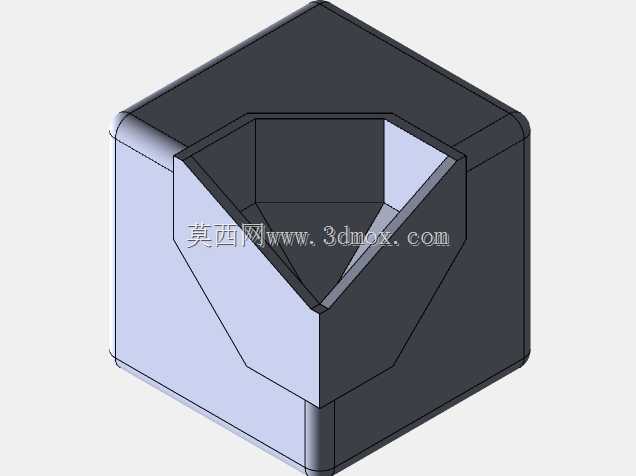

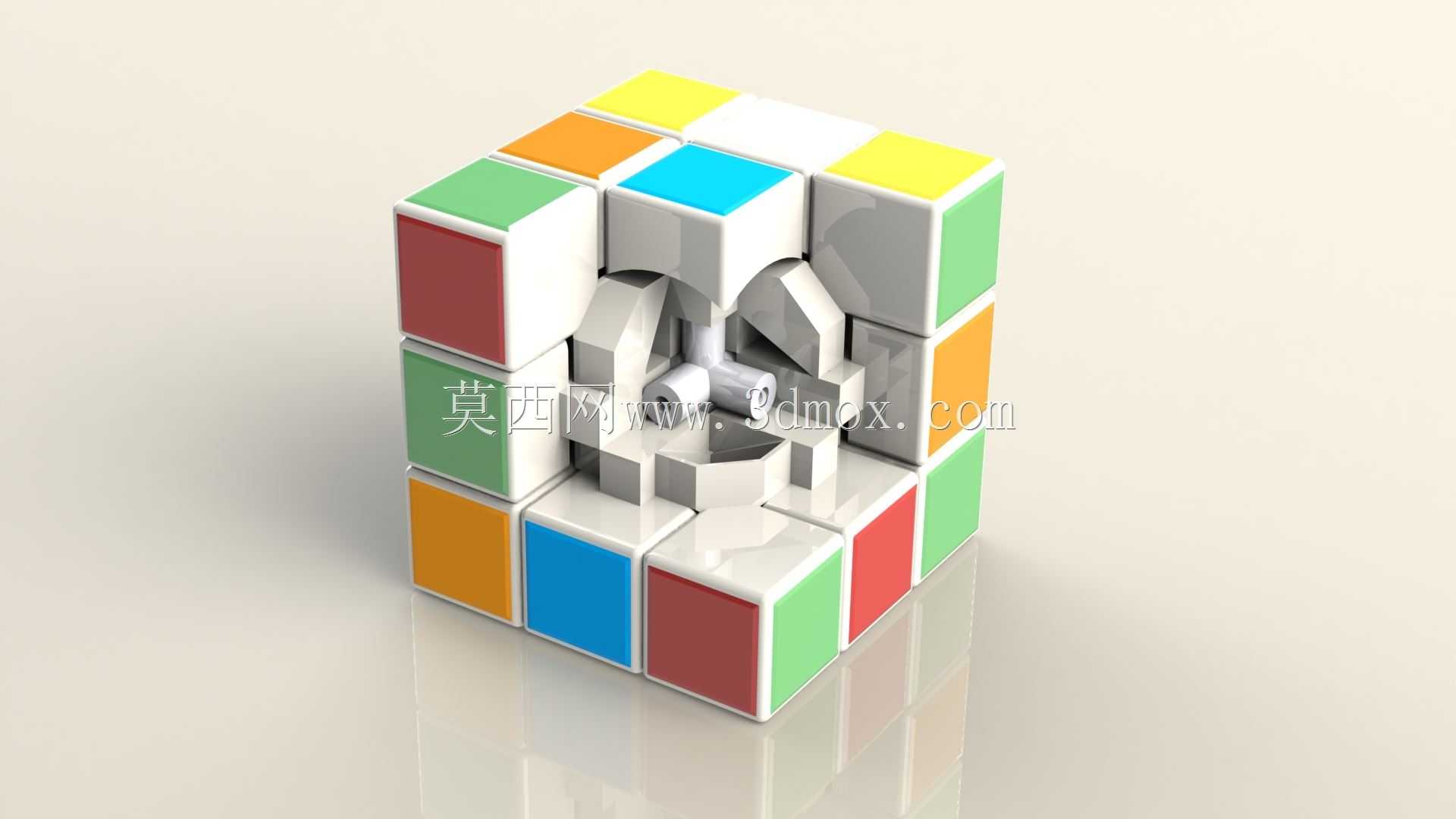

　　既可以避免转动过程中块体边缘的磕碰卡滞，也能提升手持转动时的触感，不会有尖锐棱角的硌手感，同时每个块体与内部转轴连接的卡扣位置，都做了对应的限位结构设计，确保块体在转动到90度位置时可以有清晰的卡位反馈，和实物的转动定位手感保持一致。设计思路上没有采用整体立方体拆分的粗暴建模方式，而是从核心的十字连接轴开始搭建，先确定三个互相垂直的转动轴的空间位置，确保三个轴向的转动自由度互不干扰，之后依次装配六个中心块，中心块与转轴之间预留了0.1mm的转动间隙，避免转动时出现摩擦卡顿，再依次装配12个棱块与8个角块，每个棱块和角块的内侧卡扣都做了适配性的结构设计，确保块体在任意转动角度下都不会从核心结构上脱落，

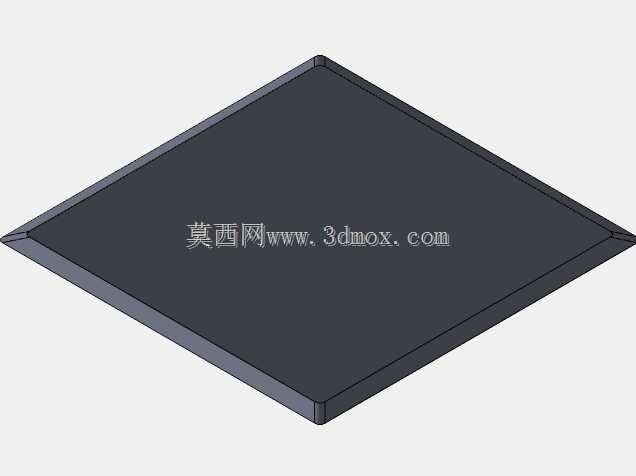

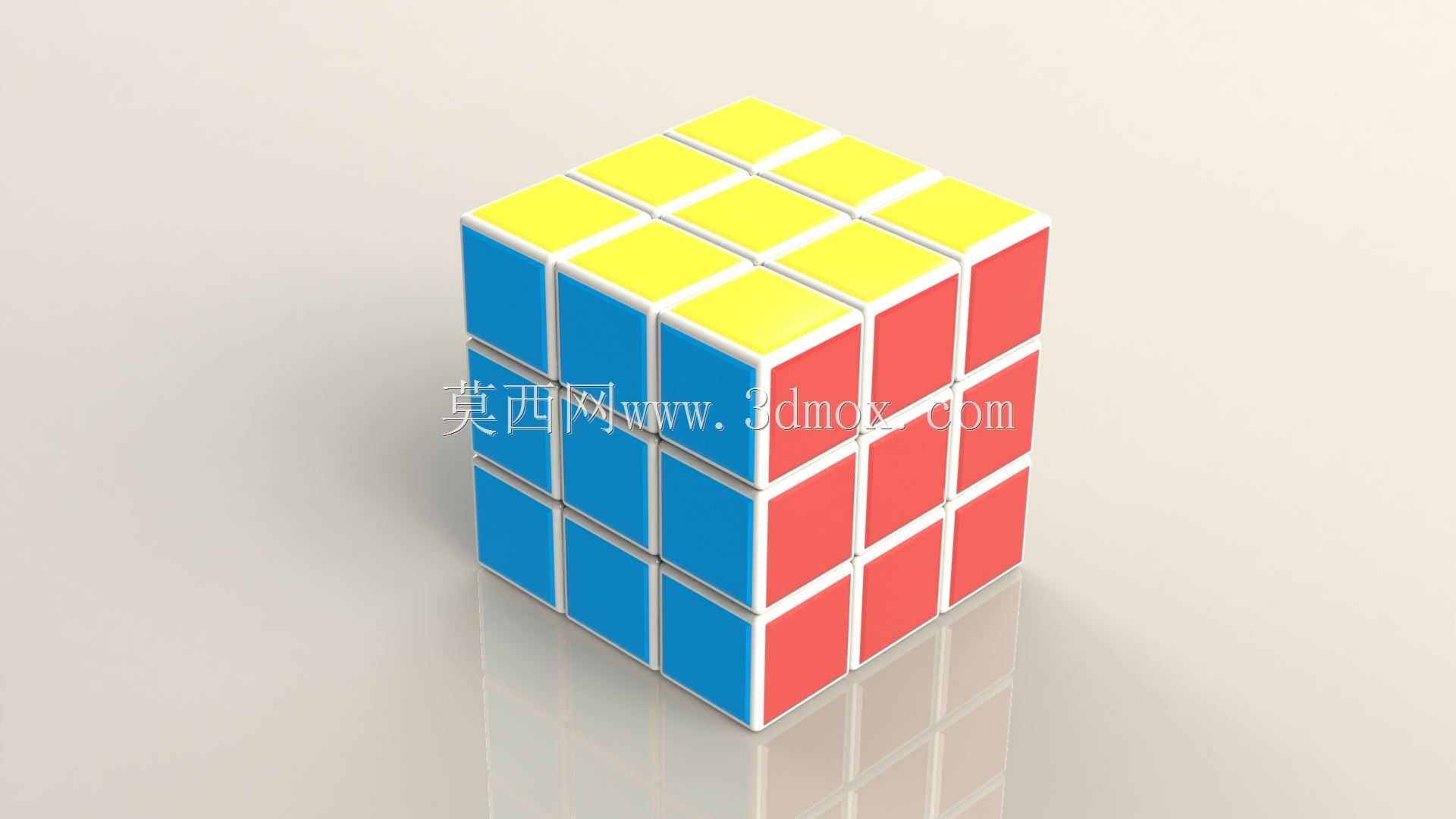

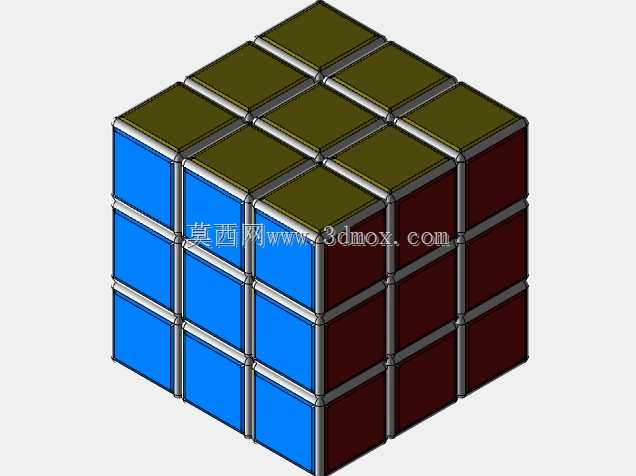

　　同时相邻块体之间的配合间隙控制在0.15mm，既不会因为间隙过大出现块体松动晃动感，也不会因为间隙过小导致转动时相邻块体摩擦卡滞。外形尺寸上按照常规量产三阶魔方的标准尺寸做了还原，整体立方体边长为57mm，属于手持操作的舒适尺寸范围，每个外露色块的正方形边长为18mm，色块之间的分隔槽宽度为0.5mm，深度为0.3mm，既可以清晰区分不同颜色的色块区域，也不会因为槽缝过深容易积存灰尘。安装边界方面，这款魔方属于独立的手持把玩产品，没有额外的外部安装需求，建模时也还原了其完全独立的装配结构，不需要额外的固定基座就可以实现完整的转动功能，所有内部结构的尺寸都控制在57mm的立方体边界以内，没有超出外轮廓的突出结构，

　　确保整体外形是规整的立方体形态。在结构细节的处理上，每个块体的内部都做了均匀的壁厚设计，壁厚控制在1.5mm，既可以保证块体的结构强度，日常把玩摔碰时不容易出现碎裂，也能控制整体的重量，让整体重量控制在100g左右，手持把玩时不会有过重的负担，同时块体内侧的加强筋结构也做了对应的还原，加强筋的厚度为1mm，分布在卡扣受力的位置，提升卡扣位置的结构强度，避免频繁转动后卡扣出现断裂磨损的问题。
