在工业自动化触发反馈、小型载荷快速推送、工位到位检测联动的场景里,这类带弹射执行端的传感结构,是衔接检测信号与机械动作的核心执行单元,很多人会把它和单纯的弹簧顶针结构混淆,实际上它的设计逻辑要兼顾触发精度、弹射行程稳定性、复位可靠性三个核心维度,不是简单把弹簧套在导杆上就能满足使用要求。先从实际工况的适配说起,这类结构常被用在流水线工位的工件到位触发弹射分拣、小型测试设备的样件快速推送、安全防护装置的触发锁止释放场景里,不同场景对弹射力的要求差异很大,但核心的结构逻辑是共通的:检测端感知到位信号后,触发锁止机构释放蓄能的弹性组件,沿固定导向路径完成弹射动作,动作到位后通过复位结构回到待触发状态,等待下一次循环。从结构组成来看,

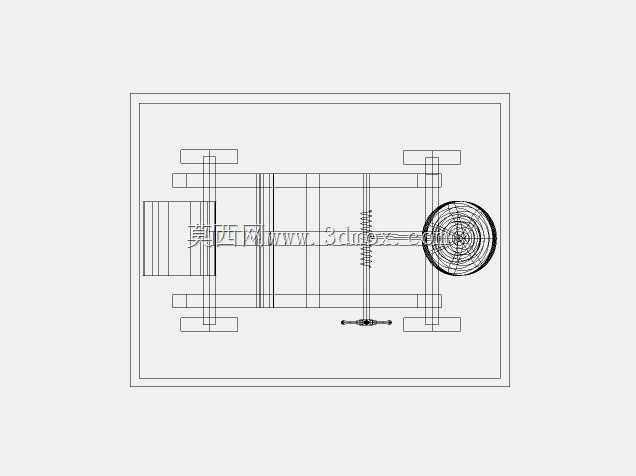

整套装置沿轴向对称布置,最外侧的端盖结构承担安装定位与导向限位的双重作用,端盖上预留的安装孔位可以适配不同工位的安装面板,不需要额外做转接支架就能直接固定在设备立板或者工位基座上,安装边界的轴向总长度控制在适配常规小型设备安装腔的范围,径向最大尺寸不超过常规传感执行单元的安装开孔直径,能直接替换同尺寸规格的普通顶出式传感部件,不用对原有设备的安装位做二次改造。导向部分采用双导杆对称布局,相比单导杆结构,能完全避免弹射过程中推杆出现偏摆卡滞的问题,导杆表面做了硬化处理,和端盖处的导向套采用小间隙配合,间隙量控制在0.02-0.05mm之间,既保证滑动顺畅,又不会因为间隙过大导致弹射方向出现偏移。蓄能部分采用圆柱螺旋压缩弹簧,
弹簧的线径、有效圈数是根据额定弹射载荷与行程计算选定的,弹簧两端做了磨平处理,保证端面和推杆、端盖的贴合度,避免弹簧压缩过程中出现侧弯,弹簧的预压缩量在装配时就通过端盖的锁紧螺母调整到位,保证每次弹射的初始推力一致,不会因为装配误差导致动作力度出现波动。触发端的传感检测组件布置在弹射推杆的前端,采用接触式触发结构,当被测工件接触到检测端时,触发机构解锁,弹簧释放势能推动推杆沿导杆快速向前动作,完成预设的推送或者锁止释放动作,动作行程的末端设置了缓冲垫,避免推杆硬碰撞到端盖产生噪音和结构损伤,缓冲垫采用耐油橡胶材质,长期反复冲击下不会出现开裂或者永久变形。复位结构集成在推杆尾部,动作完成后可以通过手动复位或者外接驱动组件自动复位,
复位过程中弹簧被重新压缩,锁止机构自动卡合,回到待触发状态,整个循环的动作响应时间控制在毫秒级,能匹配高速流水线的节拍要求。很多设计新手在做这类结构的时候,容易忽略导向套的润滑设计,实际上在长期高频动作的场景下,导向套和导杆之间如果没有自润滑设计,很容易出现磨损导致间隙变大,这套结构在导向套内部开了微型储油槽,填充润滑脂后可以满足上万次动作不用补充润滑,降低日常维护的频次。另外在结构的径向外侧,设置了对称的限位凸台,一方面是在安装时起到定位止口的作用,保证安装后推杆的轴向方向和设备要求的弹射方向完全同轴,另一方面也能承受弹射动作产生的反作用力,避免安装螺栓长期受剪切力出现松动。从建模的细节来看,所有的配合面都做了公差标注,导向配合面采用基孔制间隙配合,安装定位面采用过渡配合,螺纹连接部位都预留了足够的扳手操作空间,装配的时候不需要特殊工装,用常规内六角扳手就能完成整套结构的组装和拆解,后期更换易损件比如弹簧、缓冲垫的时候,不用把整个结构从设备上拆下来,只需要拆开前端端盖就能完成更换,大幅降低运维的时间成本。在实际选型适配的时候,只需要根据需要的弹射行程、额定推力、安装空间尺寸调整对应部件的参数,核心的结构框架不需要做大幅改动,就能适配不同的工况需求,比如需要更大推力的时候只需要更换线径更粗的弹簧,调整预压缩量即可,不需要重新设计整套导向和锁止结构,具备很强的通用性。
