20英尺标准货运集装箱SolidWorks三维模型

本模型为20英尺标准干货集装箱的高精度三维建模成果，建模全程以ISO国际集装箱标准尺寸规范为核心依据，首先通过SolidWorks软件搭建基础参数化框架，精准标定集装箱外部长度6058mm、宽度2438mm、高度2591mm的标准外形尺寸，同步匹配内部载货空间、角件定位孔、门封条安装位的公差要求，建模过程中先绘制侧墙波纹板的截面草图，通过线性阵列、拉伸凸台命令生成整面侧墙结构，再依次完成前端墙、箱顶、底架、双开后门的独立建模，所有部件通过标准配合、高级配合完成总装配，确保箱门开合角度、角件对接间隙完全符合真实产品的装配逻辑。

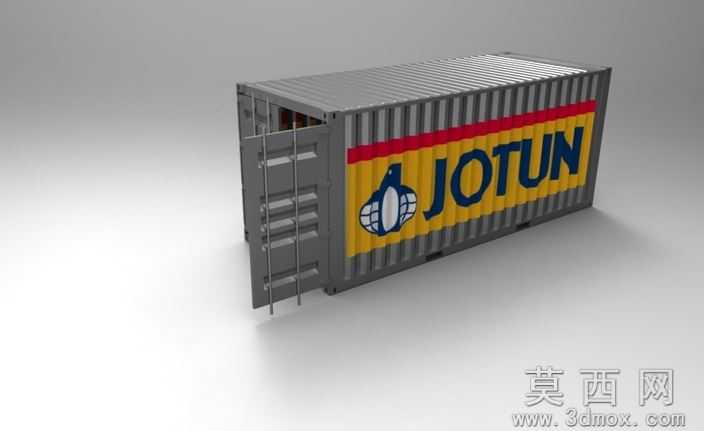

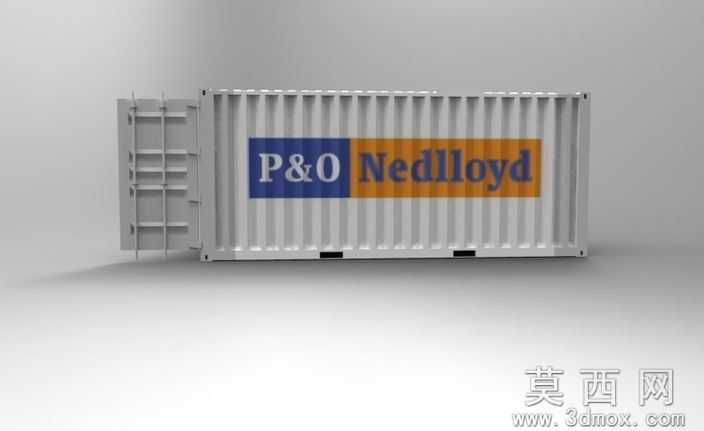

参数设计层面严格遵循海运集装箱的通用规范，对波纹板的波高、板厚，角件的承重孔位，门铰链的转动轴位置，锁杆的啮合结构都做了1:1还原，同时预留了自定义涂装的参数接口，可快速修改箱身标识、配色方案适配不同品牌的货运场景需求。渲染材质部分针对集装箱不同部件做了差异化设置，箱体主体采用带细微磨砂质感的耐候钢材质，还原货运集装箱长期户外使用的金属肌理，箱门橡胶封条设置为哑光黑色橡胶材质，表面添加细微的使用磨损纹理，箱身品牌标识区域采用印刷漆面材质，设置合适的反光度与粗糙度，模拟真实集装箱的漆面质感，渲染输出的效果图清晰呈现箱体的结构层次与材质细节。

结构原理上完整还原标准集装箱的功能设计，底架设置了适配叉车作业的叉槽结构，顶部角件与底部角件均保留标准吊装、堆码的连接结构，双开后门配备完整的锁杆、锁座、铰链结构，可模拟真实的箱门开合、锁止操作，侧墙波纹板的压型结构既保证箱体的结构强度，又合理控制箱体自重，完全符合货运集装箱的力学设计逻辑。软件兼容方面，模型除原生SolidWorks2011格式外，还导出了通用STEP/IGES中间格式，同时生成STL格式文件，可适配UG、Pro/E、CATIA等主流三维设计软件打开编辑，也可直接导入切片软件用于3D打印制作等比例缩微模型。

研发教学应用层面，该模型可作为物流装备设计、交通运输专业的教学案例，帮助学习者理解标准集装箱的结构组成、尺寸规范与设计逻辑，也可用于港口物流场景的三维动画搭建、货运方案的可视化演示，还能为集装箱改装、特种集装箱研发设计提供基础参考模型，辅助设计人员快速完成方案迭代与结构验证。
