哈利波特金色飞贼造型摆件结构设计

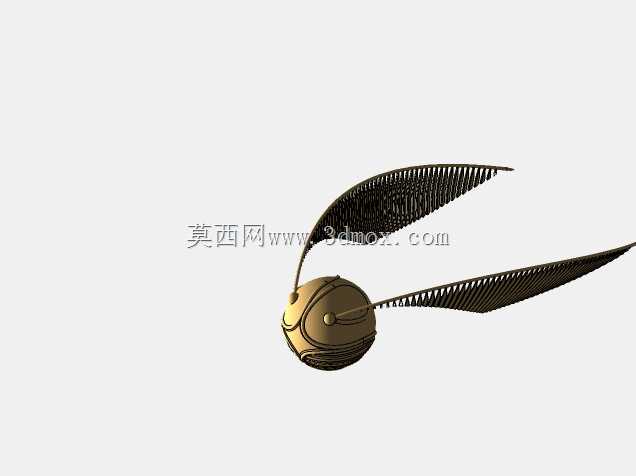

　　这款造型构件的设计最初是为了满足主题展陈、影视周边衍生品开发的实体落地需求，在主题乐园的互动展区、IP线下体验店的陈列布景、潮玩手办的结构开发环节都能找到对应的应用场景，区别于常规的工业功能件，这类创意造型件在结构设计时需要平衡视觉还原度与实体生产的工艺可行性，不能只追求曲面的视觉效果而忽略后续开模、组装、摆放的实际要求。从结构拆分来看，整个构件分为球形主体与两侧翼片两个核心部分，球形主体并非完整的整球结构，表面做了分层的环形凹槽肌理，这些凹槽一方面还原原作中金色飞贼的表面纹理细节，另一方面在注塑或者3D打印生产时，能够减少厚壁位置的缩痕风险，壁厚控制在均匀的1.5mm区间，避免不同位置冷却速率差异导致的形变。

　　球体与翼片的连接位置做了嵌入式的卡槽结构，不需要额外的粘接剂就能完成翼片的定位组装，卡槽的配合公差控制在0.1mm，既保证组装时的顺畅度，也能避免组装完成后翼片出现松动晃荡的问题。两侧翼片采用了仿生的羽翼纹理设计，每一侧翼片都做了渐变的厚度处理，靠近球体连接端的厚度为2mm，向翼尖方向逐步收薄至0.8mm，这种厚度渐变的设计一方面还原羽翼轻薄的视觉质感，另一方面也能让翼片在受到轻微外力触碰时产生一定的弹性形变，不会因为轻微磕碰就出现断裂。翼片表面的纹理做了等距的栅格结构，栅格的间距为1mm，深度0.3mm，这些栅格不是单纯的装饰纹理，在实际生产中能够提升薄壁翼片的结构刚性，避免大尺寸薄壁件在脱模或者摆放过程中出现翘曲变形。

　　从安装边界来看，整个构件的球体直径控制在40mm，单侧翼片的展长为65mm，组装完成后整体的横向最大尺寸为170mm，纵向最大尺寸为70mm，底部做了一个直径10mm的平面支撑位，不需要额外的支架就能直接平稳放置在平面台面上，支撑位的平面度控制在0.05mm以内，避免摆放时出现歪斜晃动的情况。在设计思路上，最初的曲面建模是先通过参考图勾勒出球体与翼片的轮廓曲线，再通过放样生成基础曲面，之后对曲面进行曲率连续的调整，保证翼片与球体衔接位置的曲面顺滑，没有明显的折痕，在曲面完成后对整个模型进行了壁厚抽壳，同时在翼片与球体的连接位置做了加强筋结构，加强筋的厚度为0.8mm，不会在外观面产生缩痕，同时能提升连接位置的结构强度，

　　避免翼片受外力时从根部断裂。考虑到不同的生产工艺需求，模型的所有曲面都做了可编辑的参数化关联，如果需要调整整体尺寸，只需要修改核心参数就能完成全模型的尺寸更新，不需要重新勾勒曲面，适配不同规格的衍生品开发需求，比如做缩小版的钥匙扣挂件时，可以直接将整体尺寸缩放至原尺寸的30%，同时对应调整壁厚与卡槽的公差参数，保证小尺寸下的结构强度依然满足使用要求。在实际的展陈应用中，这类造型件还可以在球体内部预留配重块的安装位，根据摆放场景的需求添加不同重量的配重，提升摆放时的稳定性，尤其是在户外展陈场景下，适当增加配重能够避免轻微气流导致的构件移位。翼片的栅格纹理在做表面处理时，还可以通过不同的喷涂工艺实现纹理的明暗层次，提升整体的视觉还原度，结构设计时预留的0.3mm纹理深度，刚好能够容纳喷涂的漆层，不会因为漆层覆盖导致纹理模糊消失。整个模型的所有边角位置都做了R0.5mm的圆角处理，没有尖锐的棱角，既符合日常接触类摆件的安全要求，也能避免生产过程中出现尖角位置的填充不足问题，提升生产良率。
