在工业厂房低压配电、生产线动力分配、楼宇配电间集中供电的场景中,这类多回路PFI配电柜体是末端配电与馈线保护的核心承载设备,主要承担进线电源分配、多回路负载通断控制、线路过载短路保护、漏电防护以及配电状态就地指示的功能,区别于普通动力柜,这类柜体集成了多组馈线回路与状态监测模块,可同时对接数十台生产设备、照明回路或者辅助用电单元的供电需求,在车间改造、产线扩容的配电方案中,这类柜体的结构设计合理性直接影响后期运维效率与供电可靠性。从结构设计逻辑来看,这款柜体采用拼装式框架结构,侧梁与顶底框架采用标准冷弯型钢拼接,无需整体焊接,方便现场根据安装空间调整侧板与门板的开合方向,柜体正面采用多门分隔设计,左侧区域为独立的大电流馈线仓,
每个单门对应一组独立的出线回路,仓门内侧预留了回路标识牌的安装卡槽,运维人员可直接对应仓门查找故障回路,无需打开整扇柜门;右侧区域为集中控制与指示区,集成了总进线状态指示灯、各分回路合闸指示灯、漏电保护复位按钮以及电流电压显示模块,该区域的门板采用内嵌式安装,控制元件的安装板与柜体框架之间预留了20mm的走线间隙,方便二次线的捆扎与后期检修。在安装边界的设计上,这款柜体的深度方向预留了足够的线缆弯折空间,底部设计了可拆装的封板,既可以采用电缆沟下进线方式,也可以通过顶部的穿线格兰头实现上进线,适配不同配电间的布线条件;柜体的安装脚采用可调节式结构,可根据地面平整度调整0-30mm的高度差,避免柜体倾斜导致的柜门闭合不严问题;
相邻柜体之间设计了标准的并柜连接孔,多台柜体并排安装时可通过连接片实现无缝拼接,组成整排的配电阵列,适配大容量配电场景的扩容需求。从功能特性的细节设计来看,每个独立仓室的门板上都设计了机械联锁结构,只有当对应回路的断路器处于分闸位置时才能打开仓门,避免带电操作的安全风险;柜体右侧的集中指示区面板采用防眩光的哑光材质,即使在车间强光照明环境下也能清晰识别指示灯状态,面板上的按钮与指示灯均采用标准22mm安装孔位,后期损坏时可直接替换通用规格元件,无需重新开孔;柜体内部的安装横梁采用可上下调节的设计,可根据断路器、接触器等元件的实际尺寸调整安装高度,最大化利用柜内空间,不同电压等级的走线槽之间设计了隔离挡板,

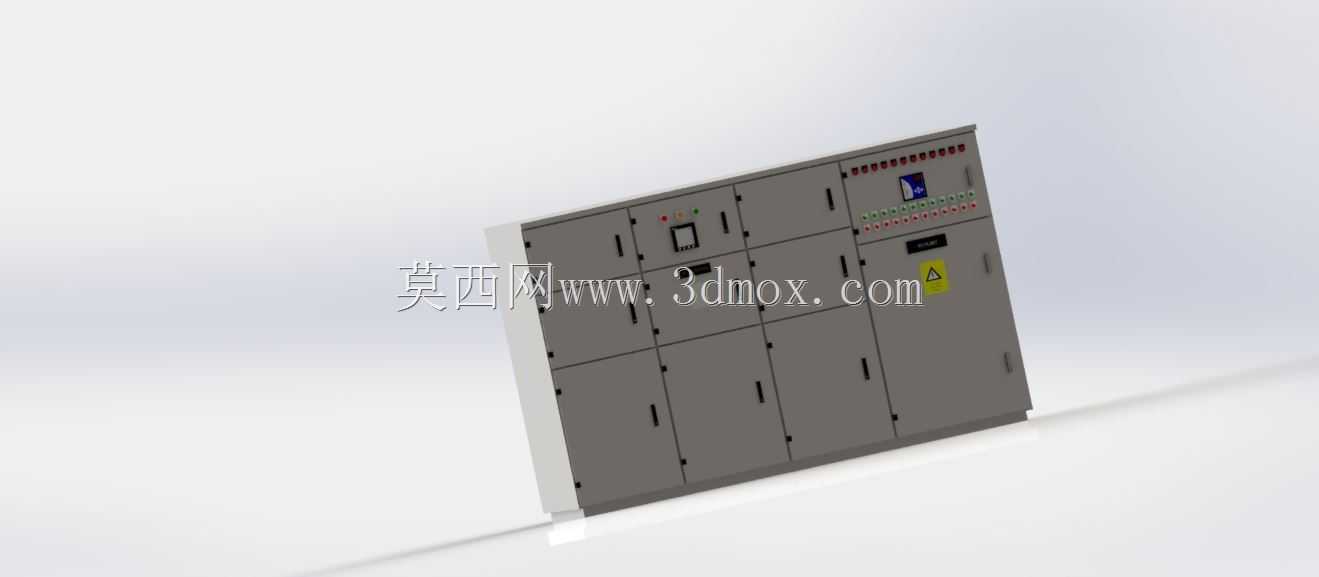

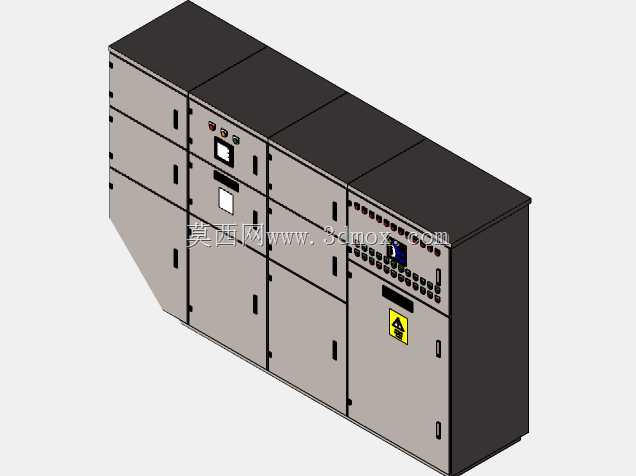

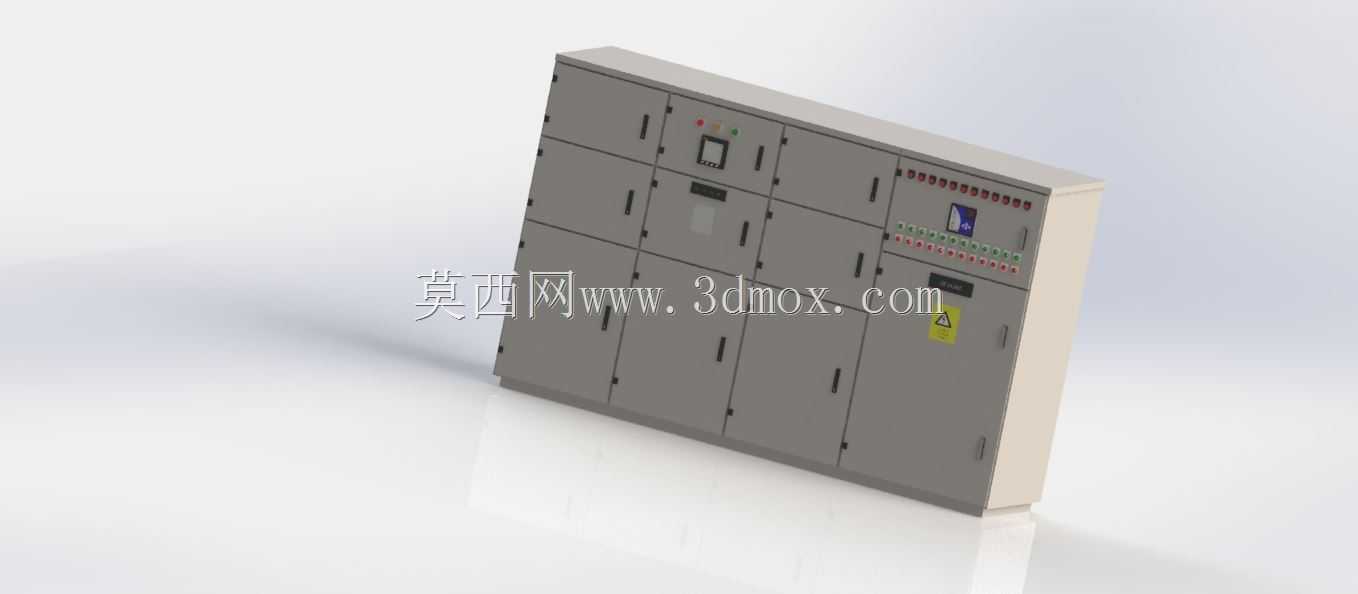

避免强电线路对二次控制信号产生干扰。在实际选型应用中,这类柜体常被用于电子组装车间、机加工车间的动力配电,每台柜体可承载的总进线电流根据内部元件配置可覆盖400A到1600A的区间,独立的仓室设计可以将不同功能的回路完全分隔,比如将设备动力回路、车间照明回路、消防辅助回路分仓布置,避免单一回路故障影响其他区域供电;柜体的外壳防护等级达到IP40,可阻挡直径大于1mm的固体异物进入,适配室内干燥的配电间安装场景,门板与柜体框架之间粘贴了连续的发泡密封胶条,可减少粉尘进入柜内,降低元件积灰导致的接触不良风险。从建模设计的细节还原来看,这款模型完整还原了柜体的拼装结构、门板铰链位置、操作手柄的凸起高度、指示灯的排布间距以及警示标识的粘贴位置,在做配电间布局三维仿真、产线配电方案演示时,可直接导入模型进行空间干涉检查,验证柜体与周边桥架、走线槽的安装距离是否符合规范,比如确认柜体开门时不会遮挡通道,柜前操作空间是否满足不小于1.2米的安全距离要求,顶部的桥架对接位置是否与柜体上进线孔对齐,减少现场安装时的整改工作量。
