立式LT电气控制柜体三维结构设计

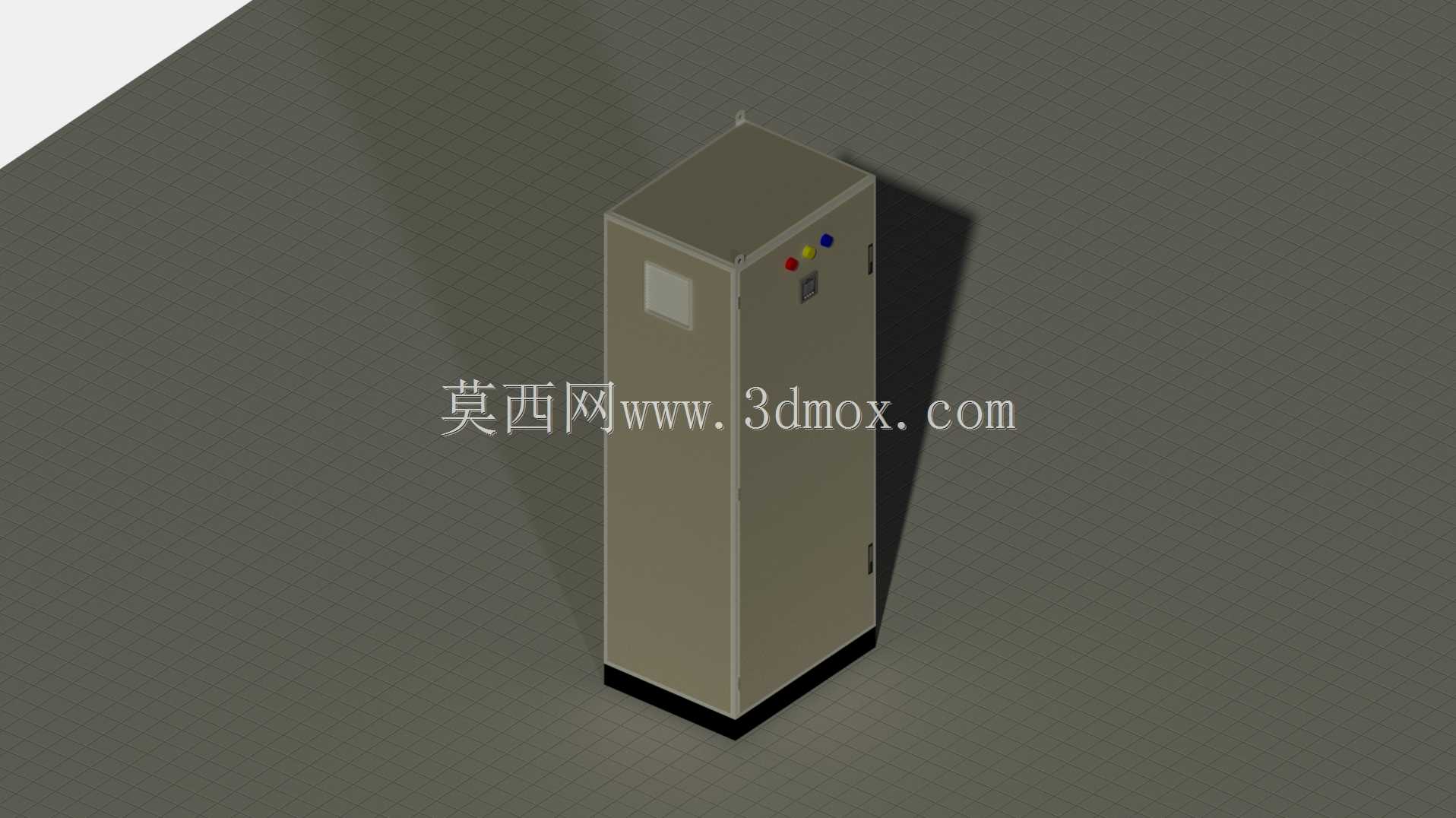

　　在工业现场的电控系统搭建环节，这类立式柜体是承载低压配电、信号采集、逻辑控制单元的核心载体，常见于生产车间的工段配电节点、自动化产线的主控工位、中小型设备的旁侧电控安装场景，用来整合断路器、继电器、接线端子、信号转换模块这类电气元件，同时隔绝现场粉尘、切削液飞溅、意外触碰带来的安全隐患，给内部电气部件提供稳定的安装与运行空间。做这类柜体的三维建模时，首先要明确安装边界的约束，该柜体的外形尺寸为高2000mm、宽800mm、深600mm，建模时严格按照1:100的比例还原结构细节，底部预留了100mm高的黑色基座，这个结构一方面是抬高柜体主体，避免地面清洁时的积水、积灰渗入柜体底部腐蚀元件，另一方面也方便现场安装时调整水平度，

　　适配地面不平整的安装工况。柜体正面设置了单开门结构，门体侧边预留了锁具安装位，现场安装后可以通过锁具封闭柜门，避免非运维人员随意触碰内部带电部件，门体上部预留了方形的观察窗安装位，可以内嵌亚克力或者钢化玻璃面板，不用开门就能观察内部指示灯的运行状态，观察窗旁侧的柜体上部预留了三个按钮指示灯的安装孔位，分别对应电源指示、运行指示、故障指示三类常用的状态信号，现场接线时可以直接在孔位安装对应元件，不用二次开孔加工。从设计思路上来说，这类柜体的建模优先保证结构的通用性，柜体主体采用1.5mm厚的冷轧钢板折弯成型的结构逻辑，建模时预留了板件的折弯余量，侧边的安装立柱预留了通用的模数化安装孔位，孔位间距按照电气安装的通用标准设置，

　　内部可以根据实际需求加装安装板、导轨、线槽，不管是放置PLC控制单元、传感器信号采集模块还是低压配电断路器，都能通过预留孔位灵活固定，不用额外焊接或者打孔。柜体顶部预留了吊装孔位，方便现场安装时通过吊装设备移动就位，柜体后侧预留了进出线的敲落孔位，可以根据现场走线方向选择顶部或者底部进线，适配不同车间的布线规范。在实际选型应用时，这类尺寸的柜体适合单工段的独立电控场景，既不会因为尺寸过大占用过多车间通道空间，也不会因为内部容积不足放不下所需的电气元件，800mm的宽度可以保证内部安装板上有足够的空间排布强弱电元件，实现强弱电分侧走线减少信号干扰，600mm的深度可以预留足够的走线空间，方便运维人员后期接线、检修操作，

　　2000mm的高度符合成年人站立操作的视线高度，不用弯腰或者登高就能操作正面的按钮、观察指示灯状态，也能方便打开柜门检修中部的元件。建模过程中对柜体的棱边都做了折弯圆角处理，还原实际加工中的工艺特征，避免尖锐棱边在安装、运维过程中划伤操作人员，柜体的门体和主体之间预留了铰链安装位，还原实际的开合结构，门体和柜体接触的位置预留了密封胶条的安装槽，安装胶条后可以提升柜体的防护等级，适配多粉尘、轻度潮湿的工业现场环境。这类柜体的三维模型可以直接用于车间布局的三维排布，提前确认柜体的安装位置、开门空间、走线通道是否和周边设备干涉，也可以用于电气安装的预规划，提前模拟内部元件的排布位置、走线路径，减少现场安装时的二次修改工作量，提升电控系统的搭建效率。
