630KVA定制高温面板柜体结构设计

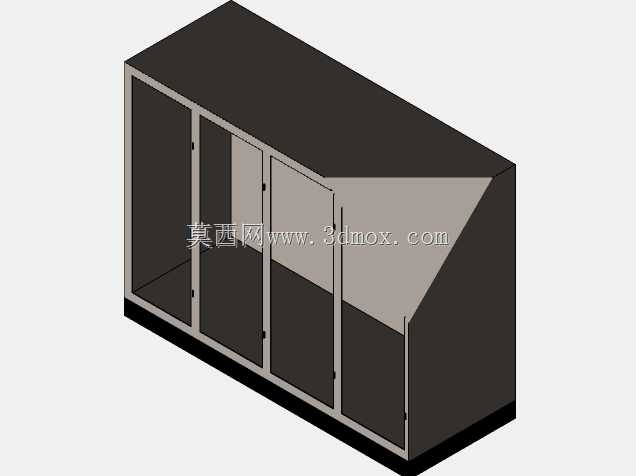

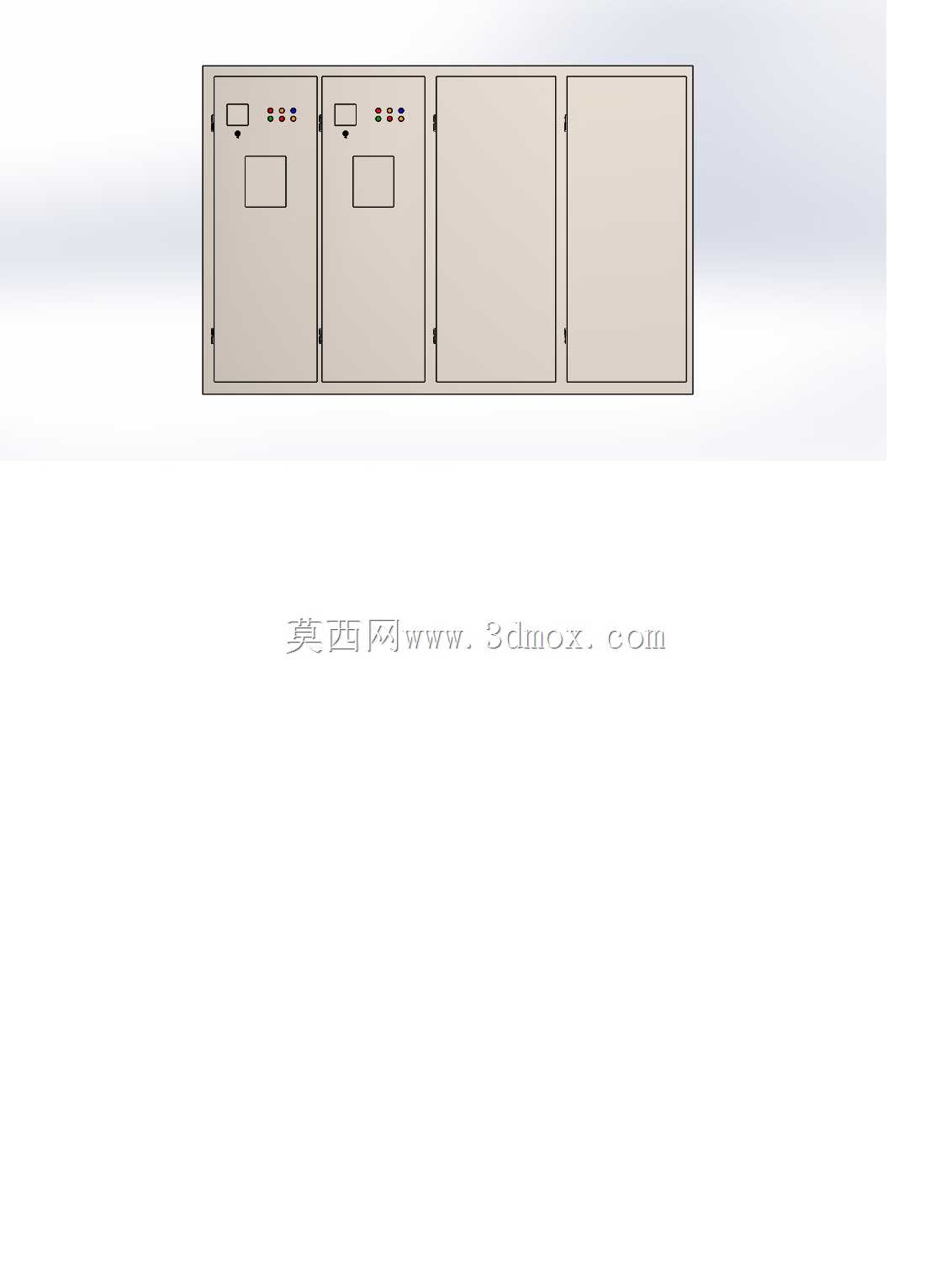

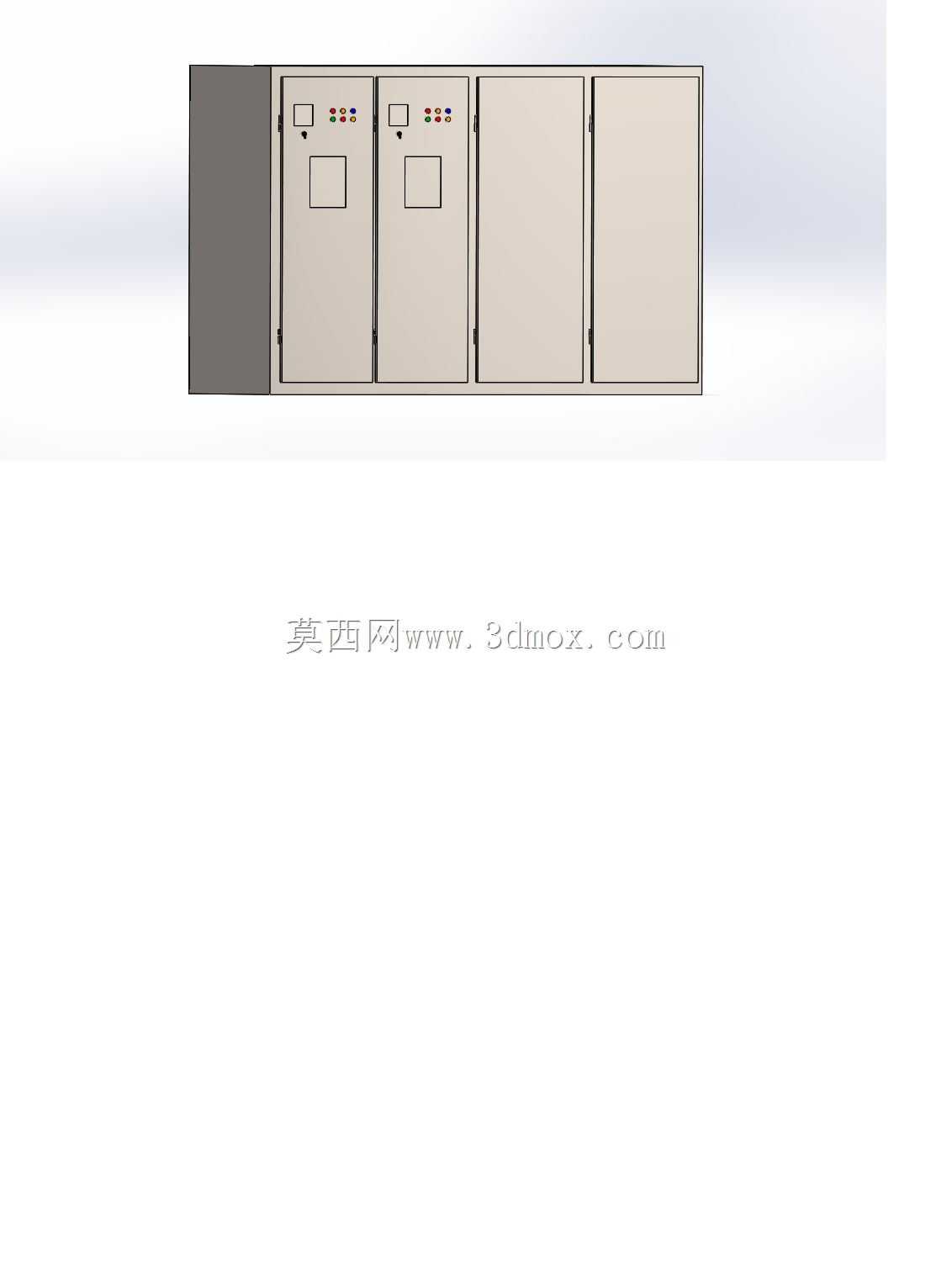

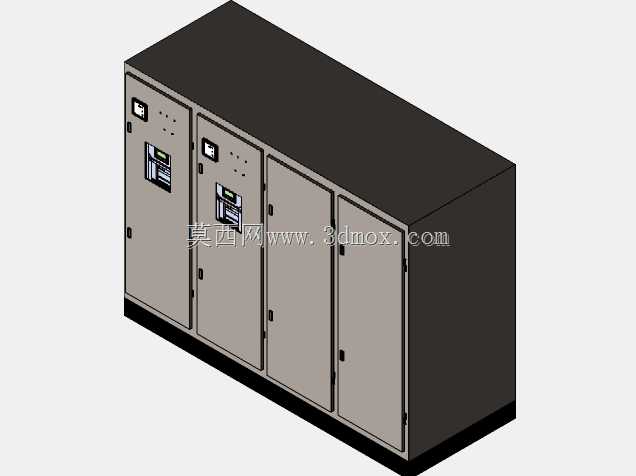

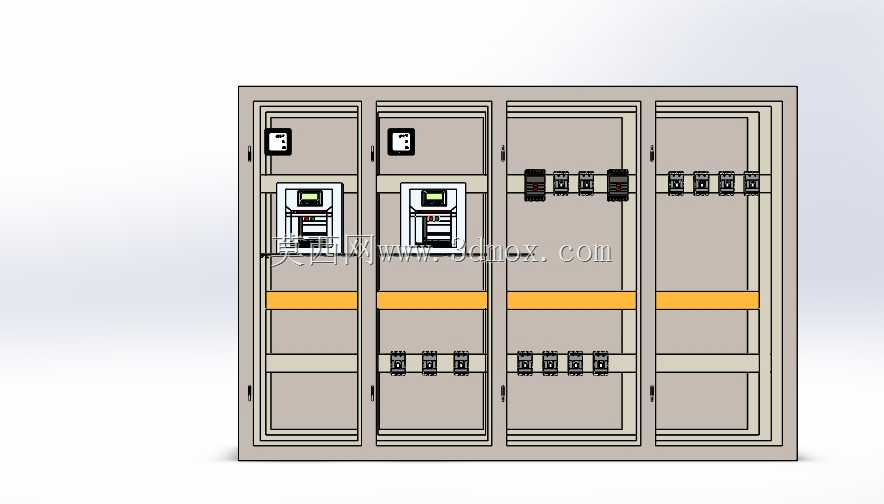

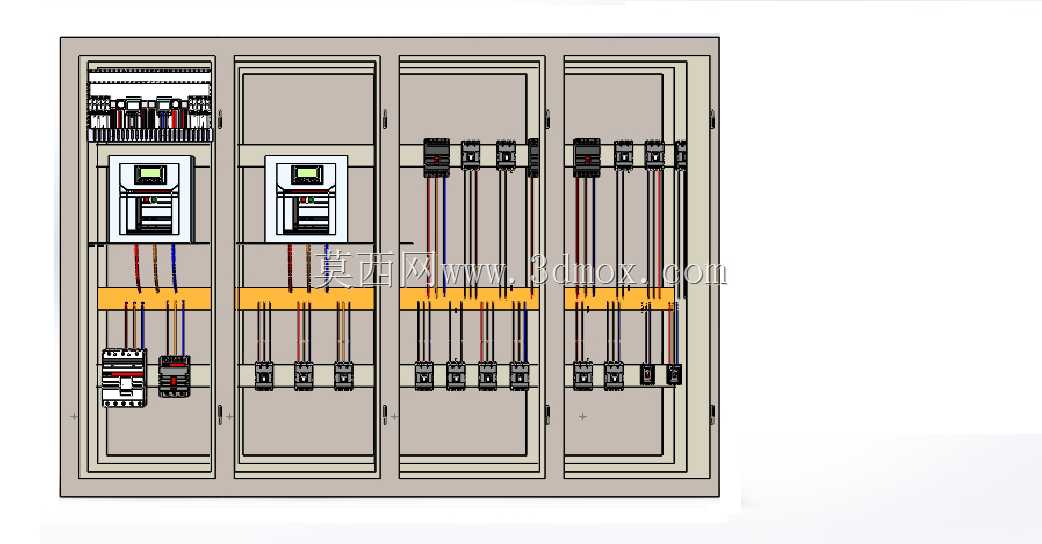

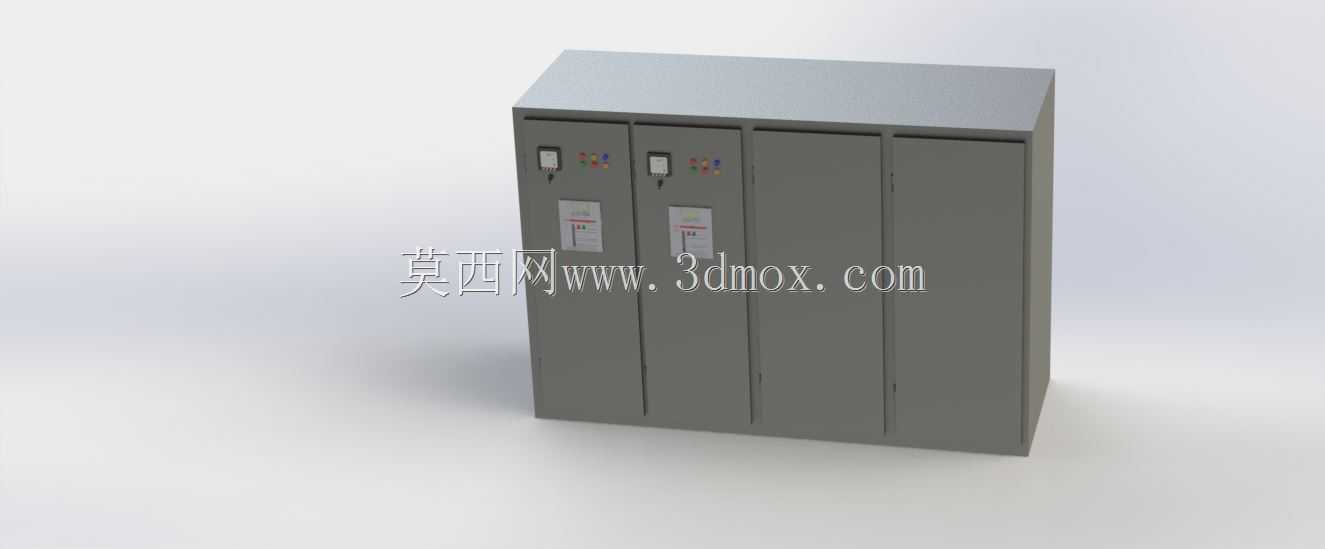

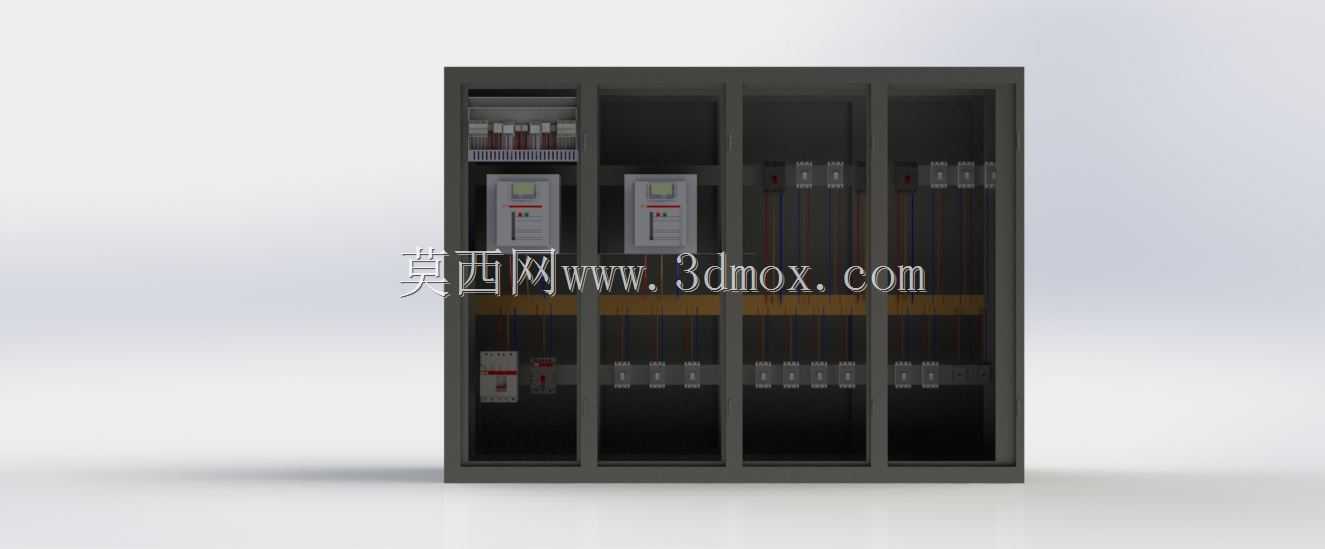

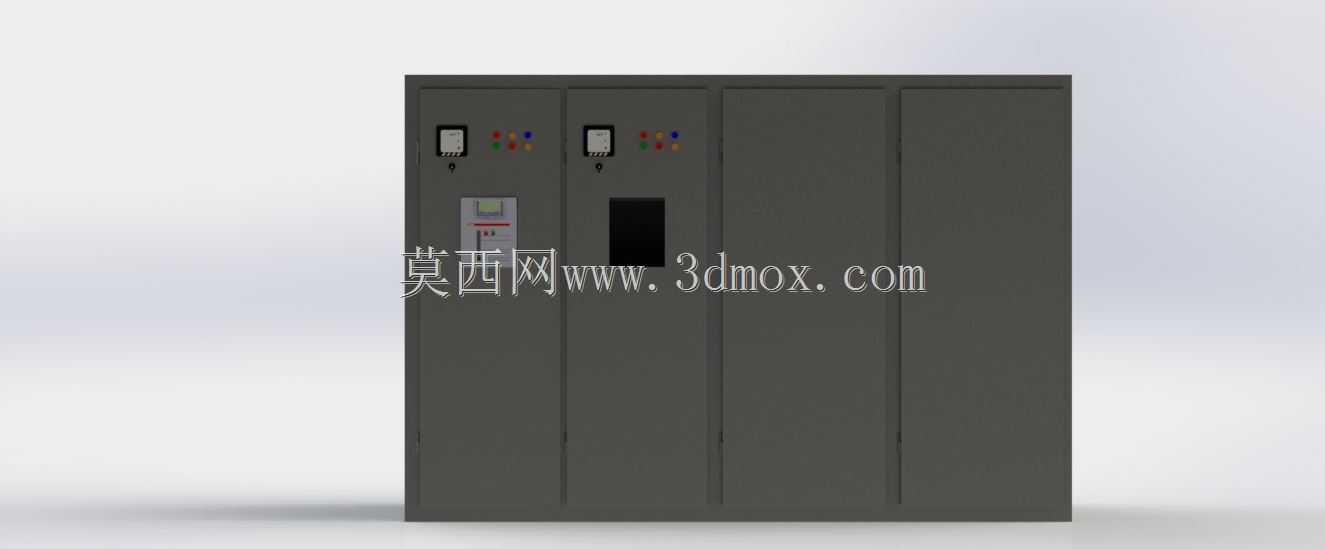

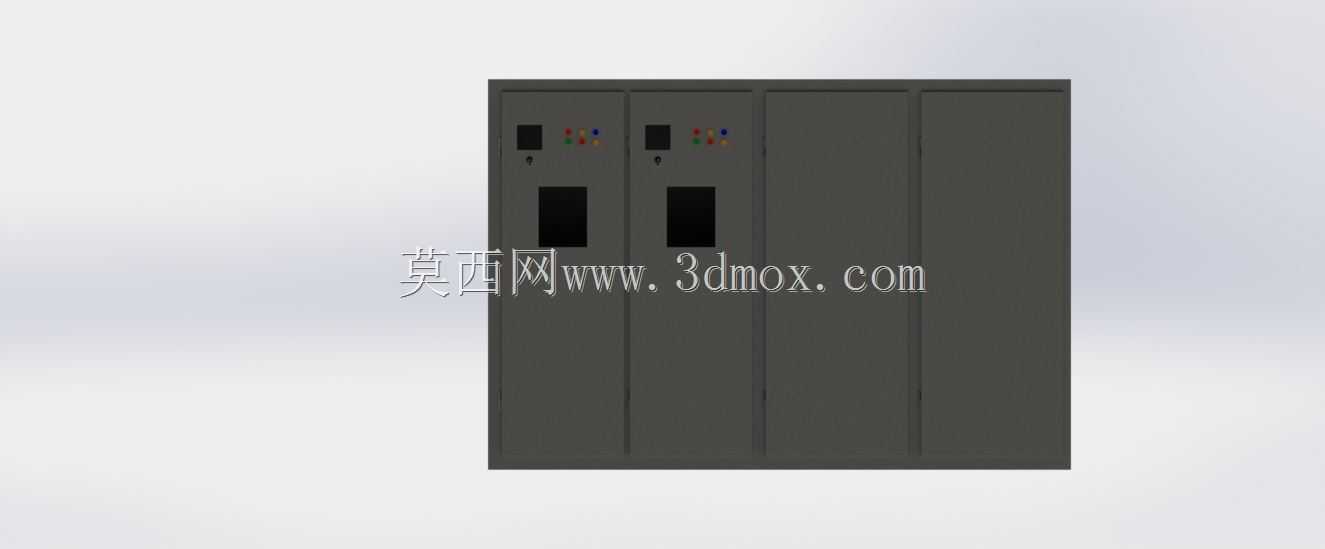

在工业配电场景中，高温环境下的柜体面板设计一直是结构工程师需要重点攻克的环节，尤其是对应630KVA容量等级的配电柜体，其面板不仅要承担操作界面的防护功能，还要适配高温工况下的热形变余量、元器件安装定位以及现场运维的操作便利性。这款定制高温面板采用多柜门组合式布局，从结构分区来看，左侧两扇带操作界面的柜门集成了状态指示、操作按钮与观察窗口，右侧两扇为实体检修柜门，不同区域的面板厚度根据承载需求做了差异化设计，操作区面板因为要安装嵌入式元器件，局部做了加强筋结构，避免长期高温环境下出现翘曲变形，影响元器件的安装精度与防护等级。

从安装边界来看，整套面板与柜体框架的连接采用隐藏式铰链搭配侧边锁具的结构，安装时需要预留的侧边操作间隙不小于单扇门宽度的二分之一，保证柜门开启角度能够满足内部元器件检修的操作空间，面板与柜体框架的贴合面预留了耐高温密封胶条的安装槽，能够在高温粉尘工况下阻挡外界杂质进入柜体内部，避免内部电气元器件积热积尘引发故障。设计过程中，针对高温工况的特性，面板的折弯圆角做了统一规范，避免应力集中点在长期热胀冷缩过程中出现开裂，操作区的按钮开孔位置按照人体站立操作的高度做了排布，常用操作按钮的中心距离安装地面的高度控制在1.2米到1.5米区间，符合现场运维人员的操作习惯，观察窗口采用耐高温透明板材，边缘做了密封压边结构，能够在不开启柜门的情况下观察内部元器件的运行状态。

从实际应用场景出发，这类高温面板多用于冶金车间、锻造厂房、高温烘干生产线周边的配电柜体，这类场景的环境温度长期高于常规配电场景，普通面板在持续高温下容易出现漆面脱落、板材形变、锁具卡涩等问题，这款定制面板在结构设计时就将热膨胀系数纳入计算，不同材质连接的位置预留了足够的形变余量，柜门之间的拼接缝隙控制在均匀的1.5毫米，既能够保证外观的平整性，也能避免高温膨胀后出现柜门摩擦卡滞的问题。面板表面的处理工艺适配高温环境，不会因为长期高温出现表层剥落，所有外露的紧固件都采用耐高温防松结构，避免设备运行过程中的振动导致紧固件松脱，影响面板的防护性能。
