对夹式手动蝶阀结构三维设计

　　在市政给排水、暖通空调循环水、化工低压流体输送、食品级流体管路等场景中，蝶阀是应用占比极高的截断与调节类管路部件，这款手动对夹式蝶阀的结构设计，完全围绕现场安装、操作、维护的实际工程需求展开。从实际应用来看，这类蝶阀通常适配公称通径DN50到DN300的中低压管路，工作压力覆盖1.0MPa到1.6MPa的常规工况，相比同通径的闸阀、截止阀，它的结构长度更短，整体重量更轻，安装时不需要在管路两端预留过大的操作空间，尤其适合管廊排布紧凑、安装作业面狭窄的现场环境。

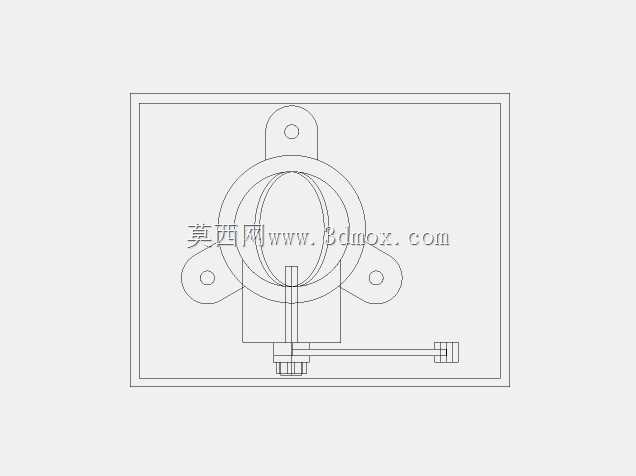

　　设计过程中首先确定的是对夹式的连接形式，阀体两端没有自带的法兰凸缘，安装时直接将阀体夹在管路两端的配对法兰之间，通过穿通法兰的长螺栓完成锁紧固定，这种结构能大幅压缩阀体的轴向尺寸，减少铸件的材料用量，同时降低阀门整体的重量，方便现场工人单人完成安装对位。阀体上的三个带安装孔的凸耳结构，是专门为安装定位设计的，对位时可以先通过螺栓将阀体临时固定在单侧法兰上，再对接另一侧法兰，避免吊装过程中阀体移位，也能在后期拆卸单侧管路时，保证阀体不会从法兰之间脱落，适配不停机侧路维护的作业需求。

　　阀板是蝶阀实现通断与调节的核心部件，这款蝶阀的阀板采用中线式结构设计，阀板的回转中心与管路轴线、阀座密封面中心完全重合，转动过程中阀板沿密封面做回转运动，相比偏心蝶阀结构更简单，加工精度更容易控制，制造成本更低，适合水、油品、低压气体等无强腐蚀的常规介质工况。阀板的过流面做了流线型的弧面过渡，当阀板处于全开位置时，介质流经阀板的阻力系数远小于传统平板式闸阀，能有效降低管路的沿程压力损失，减少输送泵的功耗。阀板与阀杆的连接采用扁方加销钉的固定形式，避免长期开关过程中阀板与阀杆之间出现相对转动，保证开关位置的传动精度，阀杆穿过阀体的位置设置了多层填料密封结构，通过压盖压紧填料实现阀杆处的动密封，防止介质从阀杆转动间隙泄漏，填料压盖采用可调式设计，后期使用中如果出现填料磨损泄漏，不需要拆解整个阀门，只需要均匀拧紧压盖上的螺栓就能补偿填料的压缩量，快速消除泄漏点。

　　驱动部分采用手动杠杆式手柄结构，手柄直接与阀杆顶端连接，相比蜗轮蜗杆驱动的蝶阀，结构更简单，开关响应速度更快，转动90度即可完成全开全关的操作，手柄上设置了多档位的定位卡槽，可以将阀板锁定在0到90度之间的任意开度位置，满足管路流量调节的需求，比如暖通系统中根据末端负荷调整循环水流量，给排水系统中调整管路供水压力，都可以通过扳动手柄卡入对应档位实现开度锁定，不需要额外加锁定装置。手柄的握持部分做了加长设计，根据杠杆力矩原理，加长力臂可以降低开关阀门需要的操作力，即使是公称压力1.6MPa的工况，普通操作人员不需要借助加力杆就能完成开关操作。

　　密封结构上，阀座采用整体嵌入式的橡胶密封圈，密封圈完全包裹住阀体内腔与介质接触的部分，介质不会直接接触阀体铸件，一方面降低了阀体铸件的内腔防腐处理要求，另一方面橡胶密封圈的弹性变形能很好地补偿阀板加工的形位公差，保证密封面的贴合度，实现零泄漏截断。密封圈采用可拆卸式设计，长期使用出现老化磨损后，只需要拆开阀杆压盖，取出阀板就能更换密封圈，不需要整体更换阀门，大幅降低后期维护成本。

　　从安装边界来看，这款蝶阀的轴向结构长度严格遵循通用管路阀门的安装尺寸标准，配对法兰的螺栓孔距完全适配国标法兰的尺寸参数，现场安装时不需要对现有管路法兰做二次加工，直接替换同通径的旧阀门即可。阀体顶部的阀杆驱动部分的外轮廓尺寸，充分考虑了管道保温层的厚度需求，即使管路做了50mm厚的岩棉保温层，手柄的转动范围也不会和保温层发生干涉，不需要在保温层上预留过大的操作缺口。阀板全开时，阀板边缘不会突出阀体的两端密封面，安装时不会出现阀板刮蹭法兰密封垫的问题，能有效避免安装过程中密封垫损坏导致的泄漏隐患。

　　在建模过程中，所有配合面都按照实际加工公差做了间隙预留，比如阀杆与阀体轴套的配合间隙控制在0.05mm到0.1mm之间，既保证阀杆转动灵活，又不会因为间隙过大导致阀板晃动影响密封效果；阀板与密封圈的配合过盈量设置在0.2mm到0.3mm之间，保证关闭状态下密封面有足够的压紧力实现密封，同时不会因为过盈量过大导致开关力矩过大，操作费力。所有的连接螺栓都采用标准件建模，规格完全符合国标紧固件的尺寸参数，后期出工程图时可以直接调用标准件库生成明细表，不需要重新绘制螺栓的加工尺寸。
