手绘风格拖拉机驾驶室结构概念方案

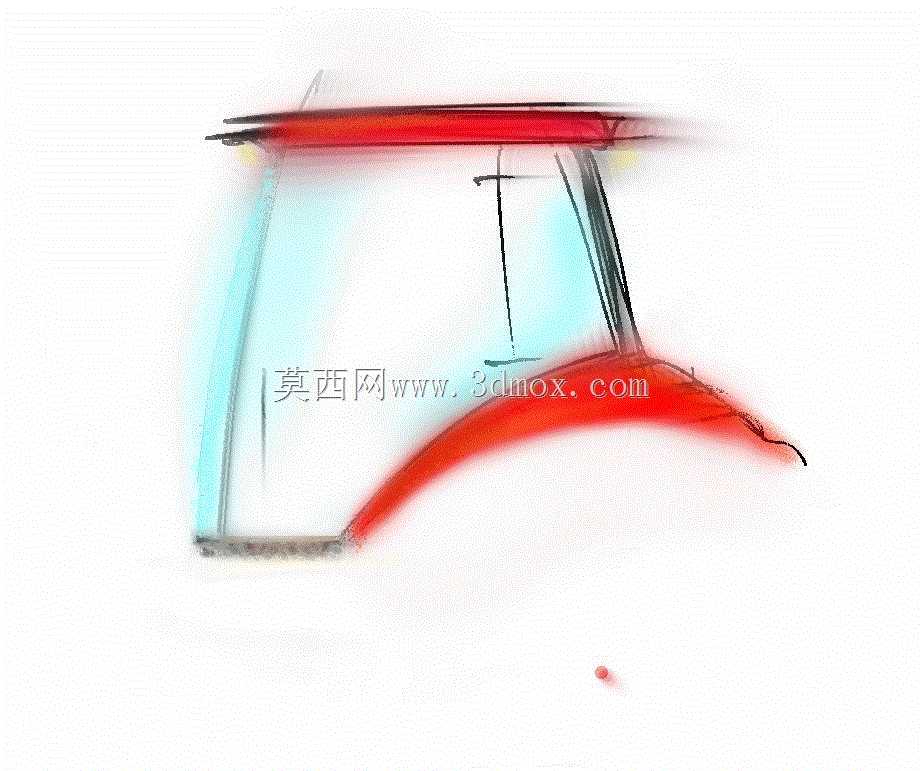

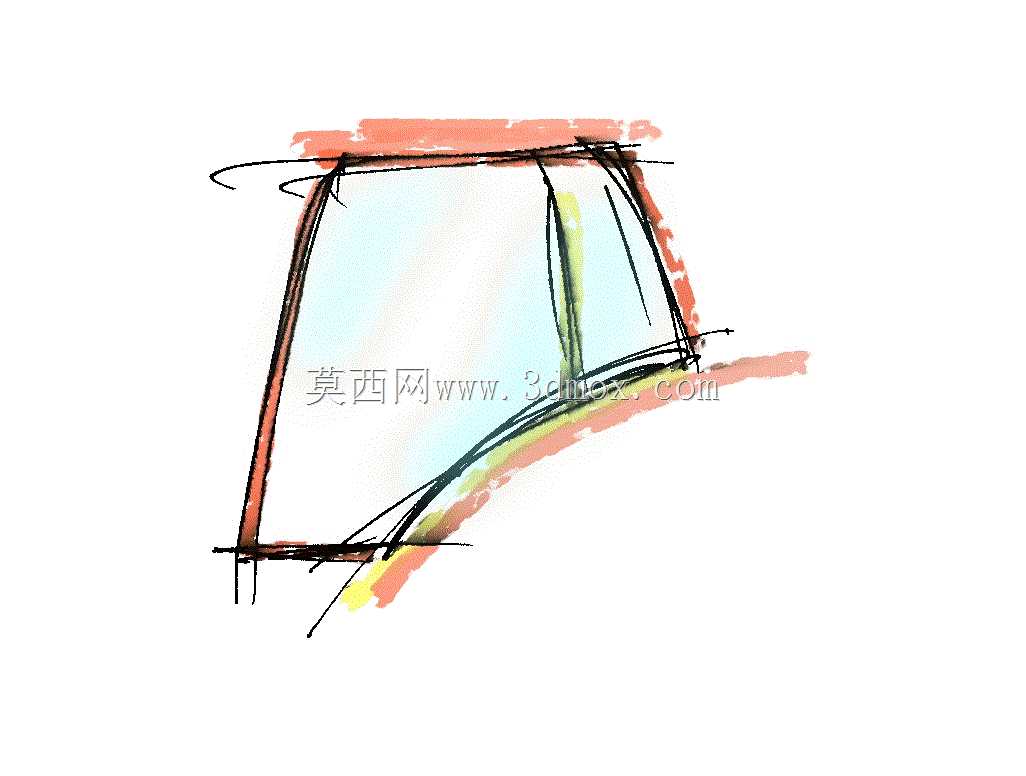

　　在农用机械的整机开发流程里，驾驶室作为人机交互的核心承载结构，其前期概念草图的快速表达，是结构工程师梳理设计逻辑、匹配整机布局的关键环节，这份手绘呈现的拖拉机驾驶室概念方案，正是围绕丘陵、平原地带农用作业的实际场景展开的初步设计推演。从实际作业场景来看，拖拉机日常需要面对泥泞田块的颠簸、露天作业的日晒雨淋、农机具挂载作业时的视野遮挡等问题，驾驶室的设计首先要平衡防护性能与操作视野的关系，手绘稿里用倾斜的前风挡轮廓、收窄的侧围线条，初步勾勒出了兼顾前方犁具、播种机挂载作业观察需求，同时减少田间作业时秸秆、泥水飞溅侵入的结构边界。从功能特性的角度考量，这个概念方案首先明确了驾驶室的核心功能边界：作为驾驶员的操作防护空间，

　　需要预留足够的操纵件安装位置，包括转向柱、换挡操纵机构、踏板组的布置空间，手绘里的内部轮廓线特意留出了前方操作区的纵深，避免后续结构细化时出现操纵件与舱体干涉的问题；同时顶部的轮廓做了小幅外伸的檐部设计，既可以减少雨天雨水顺着风挡流淌影响视线，也能为后续加装遮阳板、工作灯预留安装面。设计思路上，这份草图没有追求复杂的曲面造型，而是用干练的直线条加少量过渡弧线，先锁定了驾驶室的整体安装基准：底部的安装边需要和拖拉机底盘的驾驶室安装支座完全匹配，四个安装点的相对位置在草图里通过底部轮廓的比例做了初步界定，后续三维建模时可以直接基于这个比例关系，对接底盘的安装孔位坐标，减少基准转换的误差。外形尺寸的初步推演上，

　　草图的比例参考了常规中小马力拖拉机的整机宽度，驾驶室整体宽度控制在不超出后轮外侧轮廓的范围内，避免田间掉头、过田埂时出现舱体刮蹭；高度方向则预留了驾驶员佩戴安全帽作业时的头部空间，同时控制整体高度不影响拖拉机进入低矮大棚、果树行间作业的通过性；侧围的倾斜角度既考虑了玻璃安装的工艺可行性，也兼顾了侧方观察后轮作业状态、轮胎附着情况的视野需求，避免作业时因为视线盲区出现轮胎压苗、陷车无法及时察觉的问题。从安装边界的角度，草图里特意标注了前围与发动机舱后盖的间隙预留，避免整机运行时发动机的振动传递到驾驶室，同时预留出检修发动机时的舱盖开启空间，不需要拆卸驾驶室就能完成日常的机油检查、滤芯更换等维保操作；

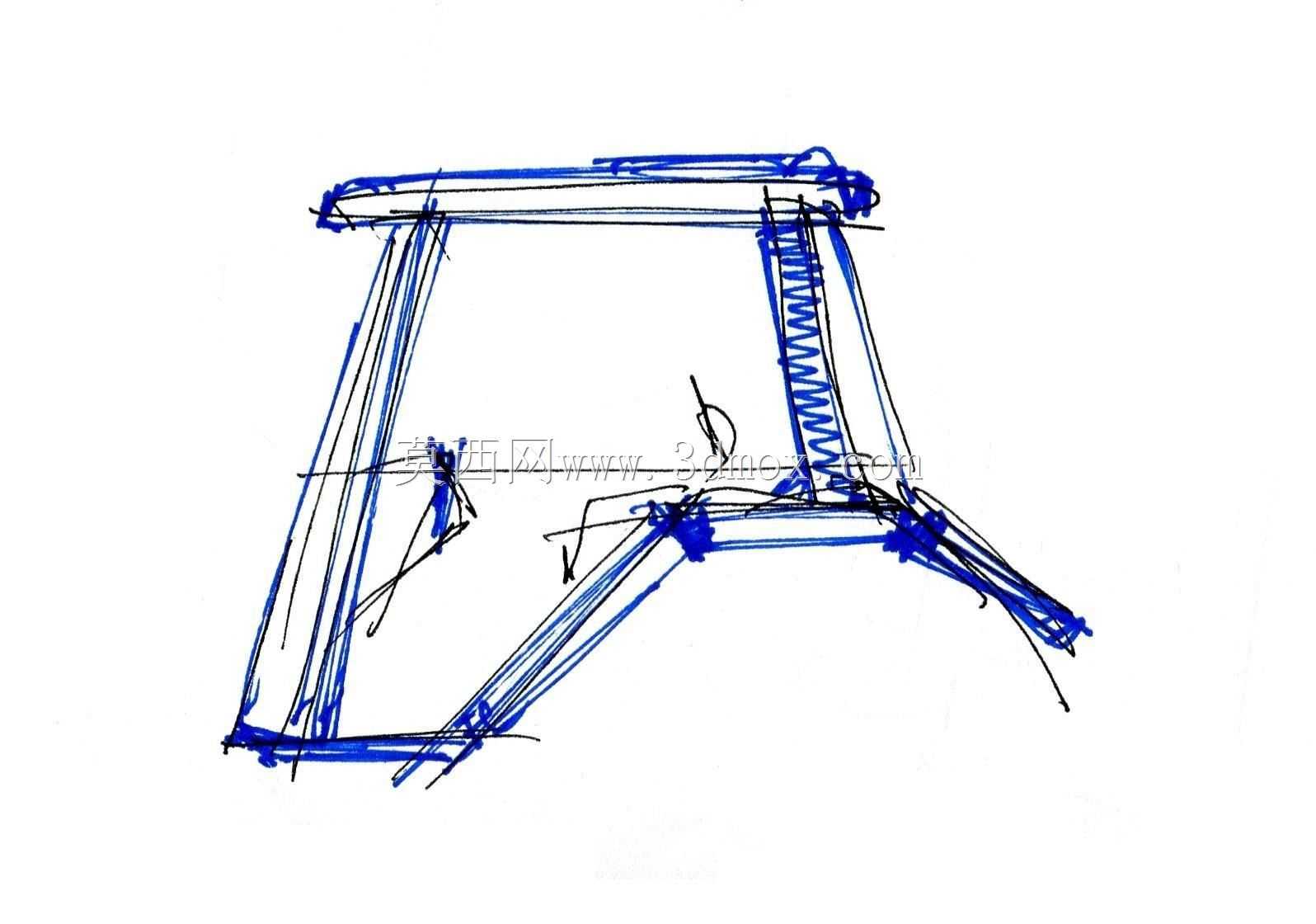

　　后围的轮廓则考虑了后悬挂农机具的提升行程，确保农具提升到最高位置时不会和驾驶室后围发生碰撞，同时预留出后窗的安装位置，方便驾驶员回头观察后悬挂农具的作业状态。在结构强度的初步考量上，草图里的线条粗细变化其实隐含了框架受力的逻辑：A柱、B柱的轮廓线更粗，对应后续三维建模时需要做加强筋设计的承载部位，这些部位需要承受田间颠簸带来的交变载荷，还要满足侧翻时的防护强度要求，避免舱体变形挤压驾驶员生存空间；而风挡、侧窗的轮廓线更细，对应玻璃安装的非承载区域，这些区域需要在保证密封性能的前提下，尽可能减少框架对视野的遮挡。另外，这份手绘概念稿也考虑了不同地区作业的适配性，比如南方多雨地区可以在这个轮廓基础上增加雨刮器的安装支点，北方寒冷地区则可以预留暖风管路的走管空间，不需要对整体框架做大的改动就能适配不同配置需求。对于三维建模从业者来说，这类手绘草图是从概念到参数化模型的重要依据，建模时不需要完全复刻手绘的笔触质感，而是要提取草图里隐含的尺寸比例、安装关系、功能边界，把感性的手绘表达转化为可落地的三维结构，后续还要基于这个基础模型做人机工程校核、安装干涉检查、结构强度仿真，最终形成可用于生产的驾驶室结构数模。
