多叶式潜艇螺旋桨结构设计

　　水下航行器的推进系统核心部件中，螺旋桨的结构设计直接决定航行效率、噪声水平与运行稳定性，这款多叶式潜艇螺旋桨的设计，围绕水下航行的实际工况做了针对性的结构优化。在实际应用场景中，这类大侧斜多叶螺旋桨主要适配中小型常规动力潜艇、水下无人潜航器以及深海探测运载平台，承担将主机输出的轴功率转化为轴向推进力的核心作用，相比普通三叶、四叶民用船舶螺旋桨，其叶片数量的提升能够有效降低单叶载荷，减少叶梢涡流的产生强度，进而降低水下航行时的辐射噪声，这对于需要隐蔽航行的潜艇类装备而言是至关重要的性能指标。

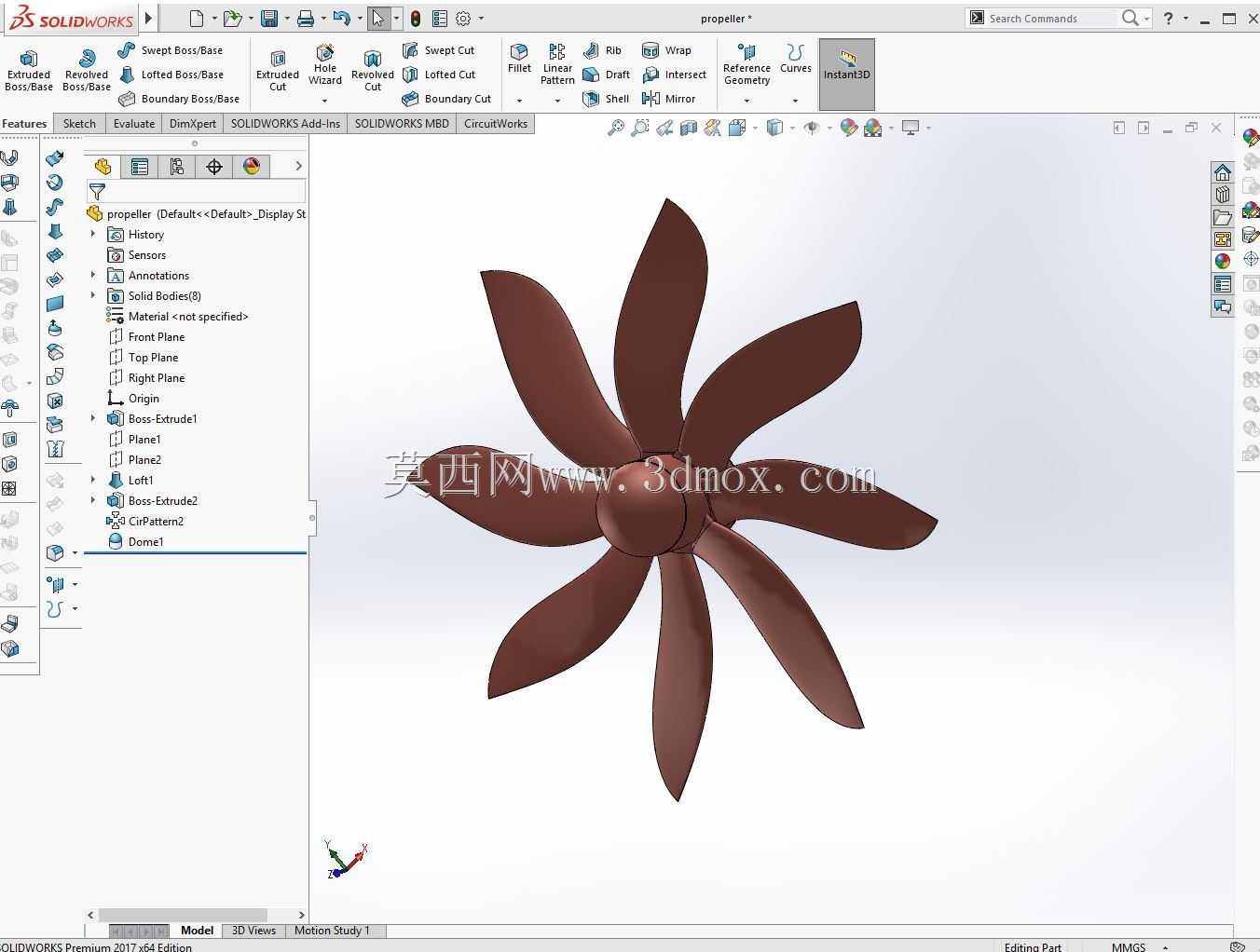

　　从设计思路层面来看，这款螺旋桨采用三维骨架搭建整体轮廓基准，再通过放样凸台的方式生成叶片实体结构，这种建模逻辑能够精准控制每个叶片的翼型截面参数，从叶根到叶梢的弦长、厚度、侧斜角度都能沿着径向实现连续平滑过渡，避免截面突变带来的应力集中与流体扰动。叶根部位与桨毂的连接区域做了加厚过渡处理，能够承受主轴传递的大扭矩载荷，同时降低连接位置的流体阻力，桨毂整体采用流线型回转体结构，端面做圆弧收边，减少航行时桨毂后方的伴流不均匀性，提升整体流场的平顺度。

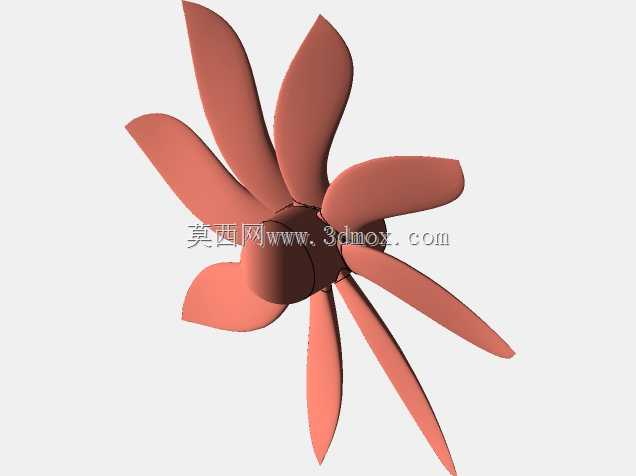

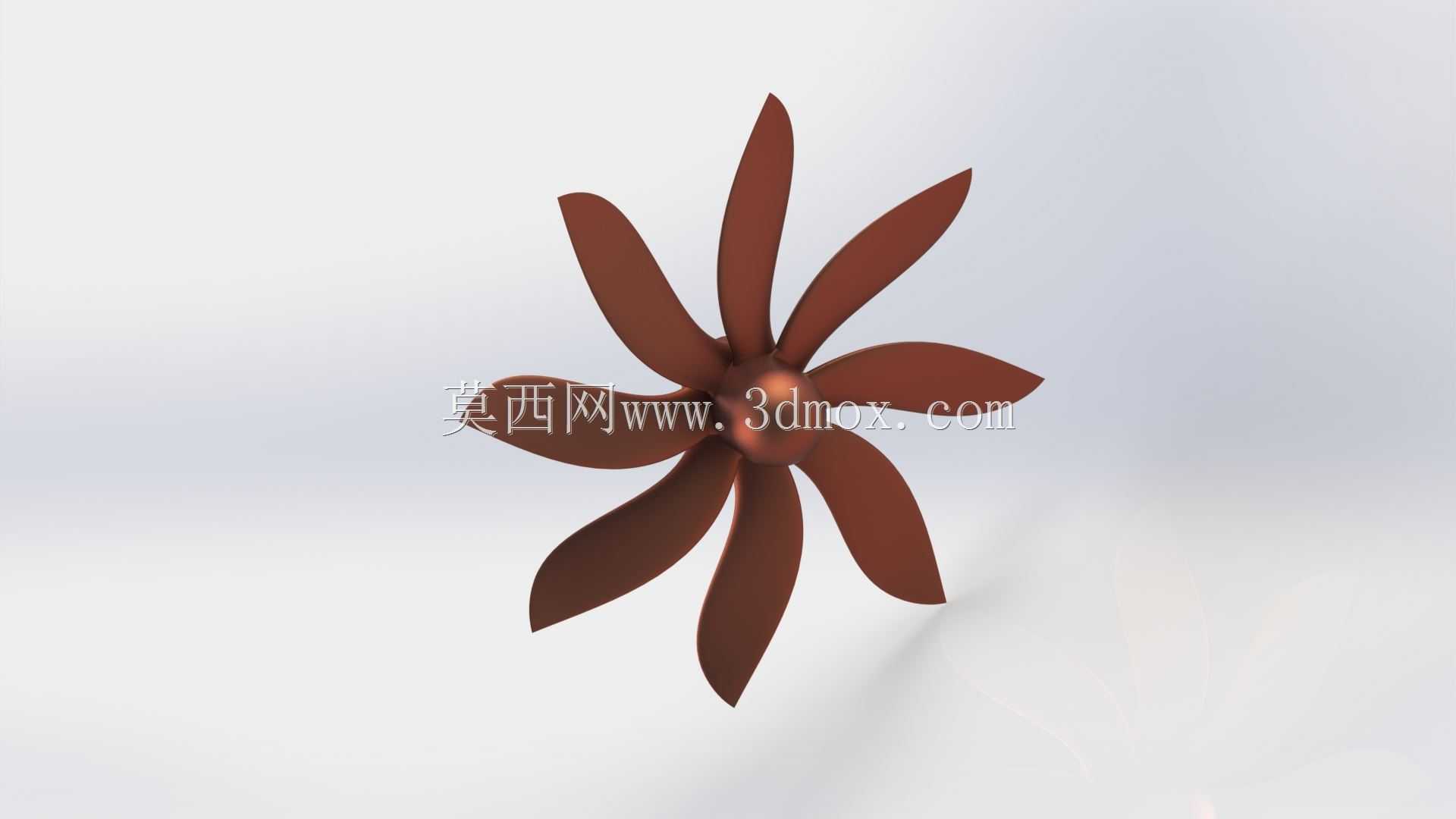

　　在功能特性上，九片叶片沿桨毂周向均匀分布，每个叶片都带有固定的纵倾与侧斜角度，这种设计能够让叶片在旋转过程中逐步切入伴流场，避免叶片同时通过伴流峰值区域带来的推力脉动，有效降低轴系的振动传递，减少艇体结构的振动噪声。叶片的翼型选用低阻高升力的水下专用翼型，压力面做微弧设计，吸力面保持平滑曲面，能够在较低的转速下获得足够的推力，同时降低空泡产生的概率——空泡不仅会剥蚀叶片表面结构，还会产生强烈的噪声，是潜艇螺旋桨设计中需要重点规避的问题，多叶结构搭配大侧斜设计，能够让叶片表面的压力分布更均匀，推迟空泡的起始航速，提升装备的高速航行隐蔽性。

　　关于安装边界与尺寸适配，这类螺旋桨的桨毂中心设置标准的锥孔与键槽结构，能够与推进轴系的锥段实现过盈配合，通过锁紧螺母实现轴向固定，安装时需要保证桨叶端面与艇体尾部导流罩的间隙保持在合理范围，间隙过小会导致流场干涉，间隙过大则会增加轴系的悬臂长度，提升轴系振动风险。叶片的最大旋转直径需要匹配艇体尾部的线型，确保叶梢与艇体外壳之间留有足够的安全距离，避免航行过程中叶片变形剐蹭艇体，同时叶梢的间隙也会影响推进效率，设计时需要结合艇体尾部的伴流场数据做匹配优化。

　　在实际工程应用中，这类螺旋桨的加工通常采用五轴联动铣削工艺，保证每个叶片的型面精度与动平衡精度，建模过程中需要对每个叶片的型面做曲率检查，避免出现曲面褶皱、曲率突变的问题，否则加工完成后会出现局部流场紊乱，影响推进性能。三维骨架加放样的建模方式，也方便后续根据不同的主机功率、航速要求调整叶片的数量、侧斜角度与翼型参数，快速衍生出适配不同吨位水下平台的螺旋桨型号，缩短设计迭代周期。设计过程中还需要考虑静平衡与动平衡的配重设计，桨毂内部预留配重安装位置，方便加工完成后做动平衡校正，降低高速旋转时的不平衡量，减少轴系的磨损与振动。
