带键槽花键型传动齿轮三维结构设计

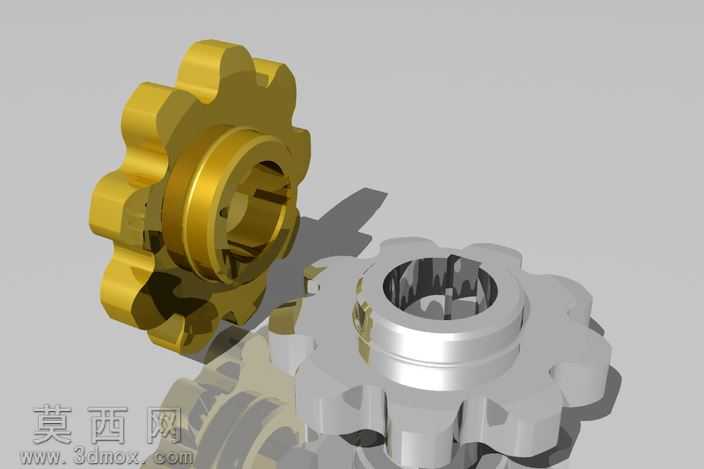

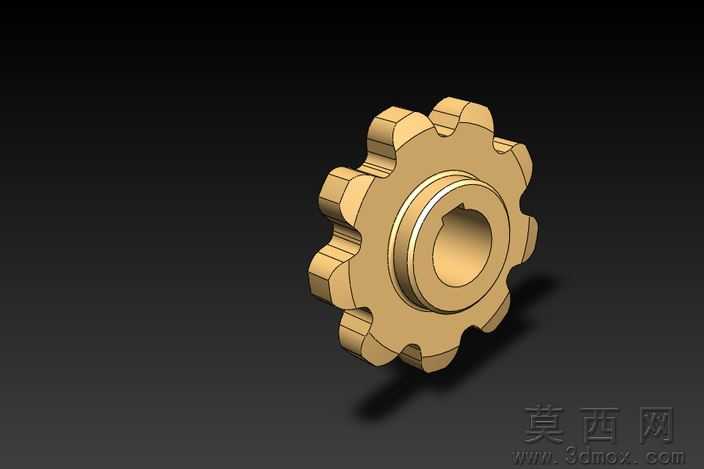

本作品为动力传输用齿轮的三维参数化建模成果，建模过程严格遵循机械设计标准中齿轮传动的设计规范，首先通过草图绘制完成齿轮的齿形轮廓基准，采用渐开线齿廓的标准生成逻辑，保证齿形的啮合精度符合传动要求，避免传动过程中出现卡滞、磨损过快的问题。建模阶段先构建齿轮的基体回转特征，通过拉伸、切除等基础特征操作完成齿轮轮毂、轮缘的基础结构，针对中心安装孔的键槽结构，按照标准键槽的尺寸参数进行精准切除，确保该齿轮能够与对应规格的传动轴实现可靠周向固定，传递扭矩时不会出现相对打滑的情况。齿部结构通过阵列特征完成均匀排布，每一个轮齿的尺寸、倒角参数完全一致，轮齿端部做了微小的倒角处理，既可以去除加工毛刺的模拟效果，也能在装配啮合时起到导向作用，避免轮齿边缘发生磕碰损伤。材质渲染阶段采用了常用的合金结构钢材质效果，还原了金属零件经过机加工后的哑光金属质感，轮毂与轮缘的衔接处做了合理的圆角过渡，降低应力集中的风险，符合机械零件的结构强度设计要求。整个齿轮模型为完全定义的参数化模型，所有尺寸约束完整，不存在悬空的草图元素或者未定义的特征参数，可直接用于后续的虚拟装配、运动仿真以及工程图导出工作。设计过程中充分考虑了齿轮的实际使用场景，针对传输功率的工况需求，合理设置了轮毂厚度、轮齿高度以及中心孔的直径比例，保证齿轮在承受额定扭矩时具备足够的结构强度，不会出现轮齿断裂、轮毂变形的失效问题。模型的结构细节还原度高，从齿面的轮廓到键槽的侧壁，再到轮毂端面的退刀槽结构，都按照实际机加工工艺的要求进行了还原，能够直观展现该类传动齿轮的完整结构特征，可用于机械原理教学、传动方案演示以及相关设备的设计参考使用。
