带预热功能的SCR尾气处理装置结构

　　在商用车及非道路移动机械的排气后处理系统中，带预热的SCR单元是应对低温工况下氮氧化物转化效率不足的核心部件，这类结构的设计直接关系到整机排放能否满足严苛的法规要求。很多刚接触后处理结构设计的工程师容易忽略冷启动阶段的催化器起燃问题，实际上在环境温度较低的场景下，比如北方冬季的户外作业工况，发动机刚启动时排气温度远低于尿素水解以及催化反应的阈值，这时候如果没有预热结构介入，不仅会出现氮氧化物排放超标，还容易产生尿素结晶堵塞载体孔道，长期运行后直接导致排气背压飙升，影响发动机动力输出。

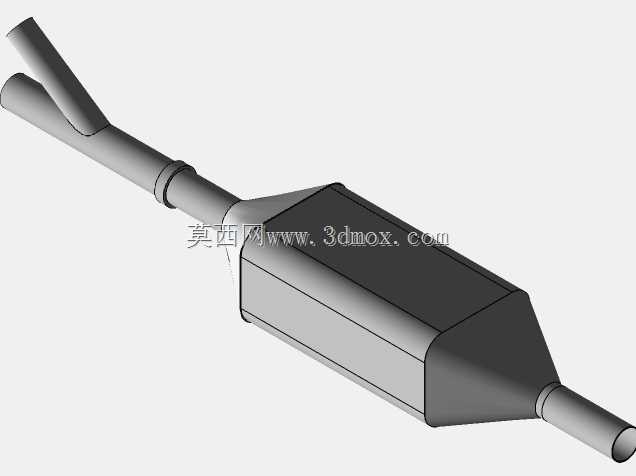

　　从结构布局来看，这套SCR单元采用了同轴式的管路走向设计，进气端采用分叉式管路接口，能够适配双排气歧管汇合的发动机布置需求，避免了额外设计汇流排管所占用的安装空间，分叉管路的弯折角度经过流场仿真优化，能够保证两路排气进入混合腔时的流速均匀性，不会出现单侧气流偏载导致的载体局部过热或者尿素分布不均问题。预热模块集成在催化器载体的上游腔段，和混合腔做了一体化的壳体设计，没有采用外置式预热器的分体结构，这种设计的优势在于能够缩短预热路径，减少热量在传输过程中的损耗，当排气温度低于设定阈值时，预热单元能够快速将进入载体的气流温度提升至反应窗口区间，不需要发动机通过额外的后喷策略提升排气温度，间接降低了冷机阶段的燃油消耗。

　　壳体部分采用了圆角方腔的结构形式，区别于传统的圆筒形催化器壳体，这种结构能够在有限的整车底盘布置空间内，最大化载体的有效装载容积，同时方腔结构的平面区域更方便安装温度传感器、氮氧化物传感器以及尿素喷嘴座，不需要在弧面上做复杂的安装凸台加工，降低了壳体的冲压焊接难度。壳体两端通过渐缩的锥段和进出气管路连接，锥段的收敛角度控制在合理范围内，避免气流在锥段区域产生涡流导致的压力损失，进出气管路的外径尺寸匹配常规商用车排气系统的标准管径，能够直接和上下游的消声器、DPF单元通过卡箍连接，不需要额外设计变径转接段，降低了整车装配时的零件匹配难度。

　　在安装边界的考量上，整个单元的重心集中在方腔壳体的中心位置，进出气管路的同轴度公差经过严格控制，能够避免装配后出现管路应力集中的问题，壳体外部预留了安装支架的焊接平面，支架的安装孔位可以根据不同车型的底盘横梁位置做适应性调整，不需要改动主体壳体的结构。预热模块的供电接口和传感器接插件都布置在壳体的上侧平面，能够避免车辆行驶过程中泥水、碎石的飞溅冲击，同时也方便售后维修时的接插件插拔操作，不需要抬升整个排气系统就能完成预热元件或者传感器的更换。

　　流道设计上，预热单元下游设置了专门的扰流结构，能够让经过预热的气流和喷入的尿素雾滴充分混合，保证尿素在到达催化载体之前就能够完全水解，避免液滴接触到载体端面形成结晶。载体的封装采用了衬垫压紧的结构，能够耐受车辆运行过程中的振动冲击，不会出现载体窜动或者破损的问题，同时衬垫的隔热作用能够减少壳体表面的温度辐射，避免对底盘周边的线束、管路造成热损伤。很多实际运行的故障案例显示，如果SCR单元的预热能力不足，在低温工况下频繁启停，尿素结晶会逐渐堵塞载体孔道，这时候不仅需要清理载体，严重的还会导致载体烧结报废，而这套集成式预热结构的设计，就是从源头上降低低温工况下的结晶风险，让SCR系统在更宽的环境温度区间内都能保持稳定的转化效率。

　　在进行三维建模的过程中，需要特别注意各个腔段之间的焊接间隙预留，以及不同材料受热膨胀后的尺寸补偿，因为SCR单元工作时内部温度波动范围很大，从冷机状态的环境温度到满负荷运行时的数百摄氏度，壳体和内部元件的热膨胀量差异如果没有在结构设计时预留足够的间隙，很容易出现焊缝开裂或者元件损坏的问题。另外管路接口的密封面平面度要求较高，建模时需要标注清楚对应的形位公差，避免装配后出现排气泄漏的问题，泄漏的尾气不仅会导致排放检测不通过，还可能影响周边传感器的测量精度，导致系统误报警。
