球轴承保持架精密三维结构设计

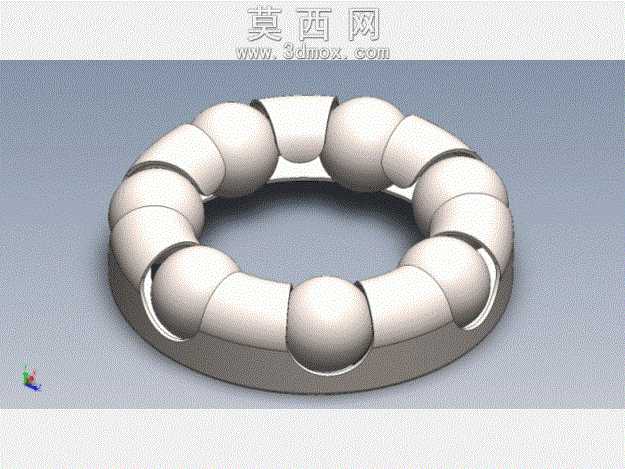

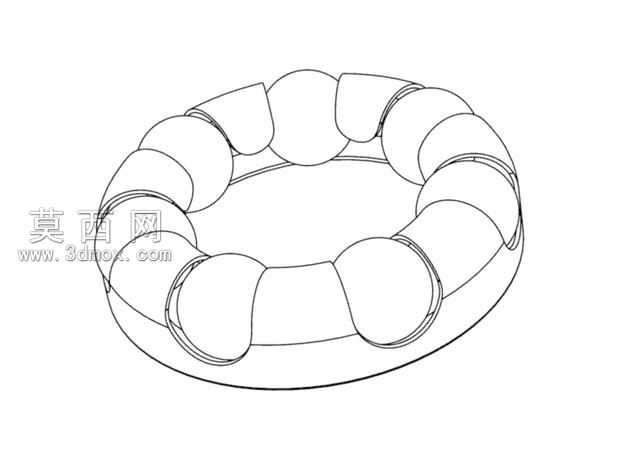

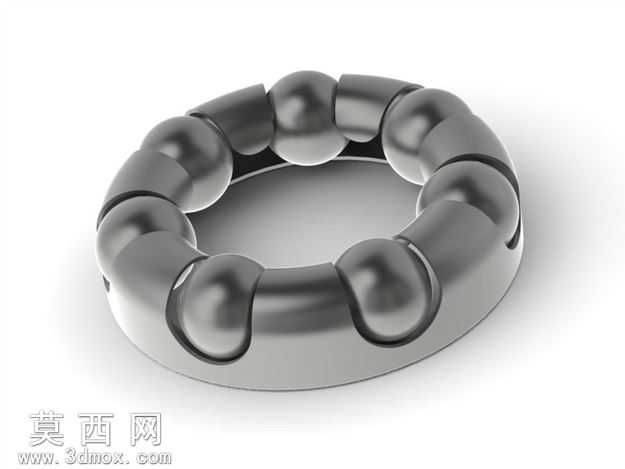

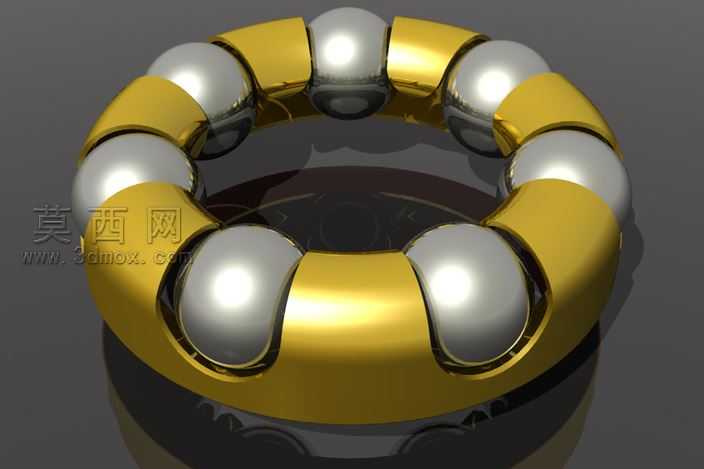

本作品为球轴承保持架的三维建模设计，建模过程中首先基于滚动轴承的装配配合需求，确定保持架的环形基体基础尺寸，以兜孔的中心圆为基准绘制环形基体的内外轮廓，保证基体壁厚均匀，避免后续使用过程中出现应力集中的问题。兜孔作为容纳钢球滚动体的核心结构，建模时采用等距分布的阵列方式，根据钢球直径确定兜孔的球面曲率，确保兜孔与钢球之间留有合理的活动间隙，既能够对钢球起到均匀的分隔作用，避免滚动体之间直接接触产生摩擦磨损，又不会过度限制钢球的滚动自由度，保证轴承运转过程中滚动体能够顺畅公转与自转。建模过程中对兜孔与环形基体的衔接位置做了圆角过渡处理，消除尖锐棱边，既降低了结构的应力集中系数，提升保持架的结构强度，也避免棱边刮蹭钢球表面影响轴承的运转精度。材质渲染阶段采用金属质感的磨砂钢材材质，还原实体保持架的真实表面质感，通过光影调整突出环形结构的曲面弧度与兜孔的球面轮廓，清晰展现每个兜孔对钢球的半包络限位结构。设计思路上围绕深沟球轴承的实际工况需求，保持架采用浪形分段式的环形结构，相邻兜孔之间的连接梁宽度经过合理测算，在保证整体结构刚性的前提下尽可能减轻保持架的自身重量，降低轴承运转过程中保持架的离心力影响，适配轴承高速运转的使用场景。建模过程中严格遵循轴承零件的尺寸配合规范，所有结构特征的尺寸公差预留合理，确保该保持架模型能够与对应规格的钢球、轴承内外圈完成虚拟装配，完整还原球轴承的内部装配关系，可用于轴承结构原理演示、装配干涉检查以及相关机械结构的配套设计参考。
