卡通风格轻型单旋翼直升机三维结构设计

　　本次呈现的轻型单旋翼直升机三维设计，采用了简化卡通化的外观表达，但核心结构完全遵循常规轻型直升机的工程逻辑搭建，可用于航空科普教具开发、动画场景素材制作、青少年科创项目结构参考等场景。从实际用途维度看，该构型对应现实中起飞重量在1吨以内的轻型民用直升机范畴，可承担低空观光、短途通勤、航空科普体验、小范围航拍摄影等作业任务，整体结构做了大量简化处理，剔除了复杂的航电、传动系统细节，保留了核心的气动外形与承载结构特征，便于非航空专业的设计从业者快速理解直升机的基础布局逻辑。

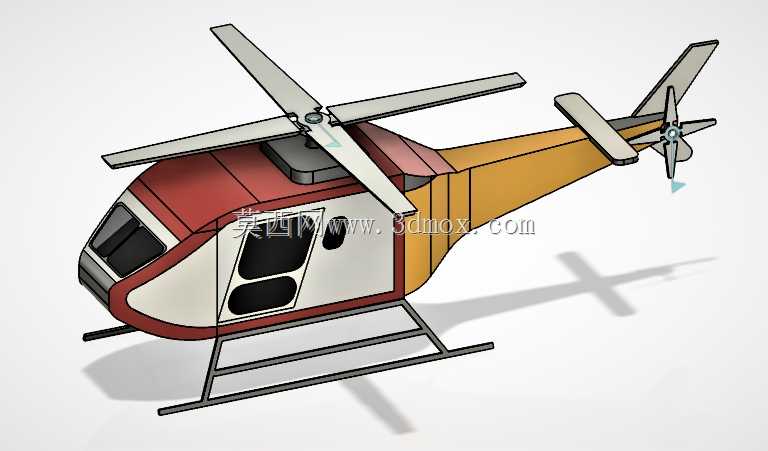

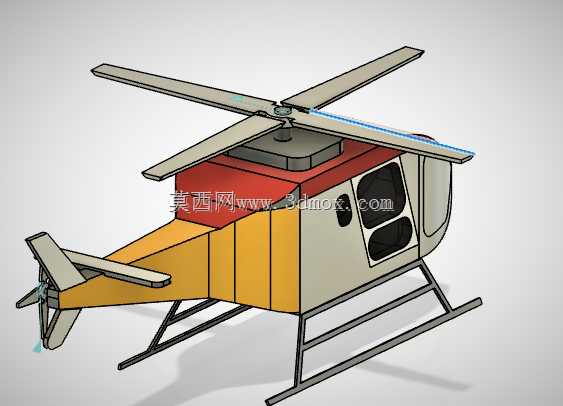

　　设计思路上，优先保证核心结构的辨识度与比例合理性，主旋翼采用四叶对称布局，旋翼桨叶做了等宽简化处理，桨毂与机身顶部的减速器舱段直接衔接，省略了复杂的自动倾斜器、铰链接头等细节结构，既保留了单旋翼直升机的典型识别特征，又降低了模型的结构复杂度，适配轻量化展示类场景的使用需求。机身主体采用分段式结构设计，前部为乘员舱段，预留了两块观察窗的安装位置，可对应现实中的前风挡与侧舱窗结构，舱段外壳做了圆弧过渡处理，降低飞行过程中的气动阻力；中部为动力舱段，上部承接主旋翼传动结构，下部预留了设备安装的空间边界；后部为尾梁结构，采用渐变收窄的截面设计，末端连接尾桨与尾翼结构，尾桨采用两叶布局，垂直安定面与水平安定面做了一体化简化设计，保证航向稳定性的同时减少了不必要的零件拆分。

　　起落架部分采用滑橇式设计，这也是轻型直升机常用的起落架构型，相比轮式起落架结构更简单，重量更轻，不需要复杂的减震与收放机构，适合在简易平整场地起降，滑橇支架采用两根平行的弧形金属梁结构，通过四个竖向支撑臂与机身下部的承力框架连接，支撑臂的安装位置对应机身的主承力框位置，保证着陆冲击载荷可以均匀传递到机身结构上，避免局部应力集中。外形尺寸方面，按照常规轻型直升机的比例缩放后，整机长度（含主旋翼与尾桨）约为8.2米，机身宽度约1.4米，机高（至主旋翼桨毂顶部）约2.6米，主旋翼直径约7.1米，尾桨直径约1.1米，滑橇起落架的横向跨度约1.8米，纵向长度约3.2米，所有结构的安装边界都做了干涉检查，旋翼旋转过程中不会与机身、尾梁、尾翼结构发生碰撞，尾桨的安装位置避开了主旋翼的下洗气流影响区域，保证航向操纵的效率。

　　从结构功能特性来看，该模型虽然做了卡通化简化，但各部件的功能分区完全符合工程实际：主旋翼系统负责提供整机的升力与前进方向的操纵力矩，尾桨系统负责抵消主旋翼旋转产生的反扭矩，同时提供航向操纵的力矩，滑橇起落架负责吸收着陆时的冲击能量，同时在地面停放时提供稳定的支撑，机身舱段负责容纳乘员、动力系统、燃油系统与航电设备，观察窗结构为乘员提供足够的视野范围，保证飞行过程中的态势感知能力。设计过程中特意对机身的重心位置做了配平调整，重心落在主旋翼桨轴的正下方略靠前位置，符合直升机的重心包线要求，避免飞行过程中出现过大的配平阻力。机身外壳的分块设计也考虑了实际加工的可行性，各曲面段都做了等厚处理，若用于3D打印制作实体教具，可直接拆分后打印组装，不需要额外做壁厚调整，各连接位置的安装孔位也预留了足够的安装间隙，公差控制在常规FDM打印的精度范围内，组装难度较低。
