锥形翼梁肋骨组合机翼结构设计

　　在轻型固定翼飞行器、小型无人机以及低速通航验证机的结构设计中，机翼骨架的构型直接决定了翼面的承力效率、装配难度与维护成本，这款带翼梁和肋骨的锥形机翼结构，正是针对小尺寸低速飞行器的翼面承载需求完成的骨架设计。从实际应用场景来看，这类骨架结构多用于展弦比适中的低速翼面，既可以作为航模验证平台的主翼承载结构，也能适配小型民用无人机的固定翼设计，部分教学用航空结构演示教具也会采用这类构型，直观展示翼面内部的力传递路径。

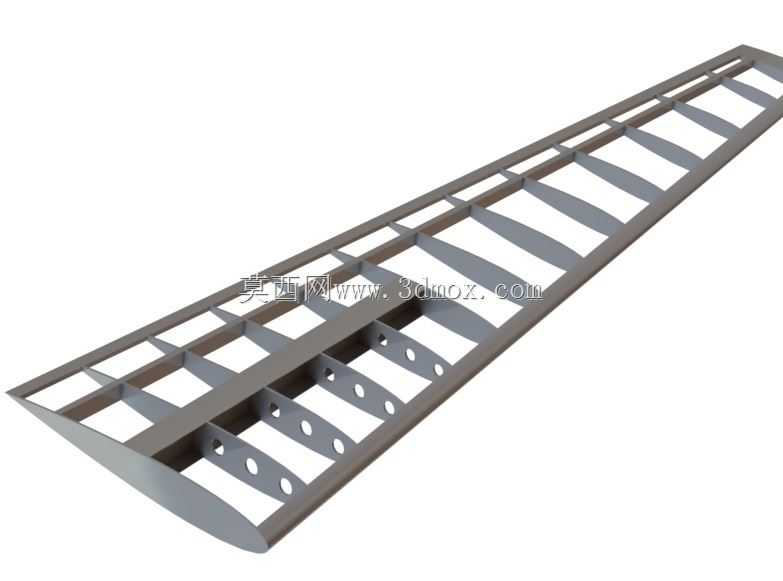

　　从功能特性上看，该结构采用单主翼梁搭配多组等距排布肋骨的布局，主翼梁沿翼展方向贯通，承担飞行过程中的绝大部分弯矩与剪力，是整个翼面的核心承力构件；肋骨沿翼弦方向垂直固定在翼梁上，一方面维持翼型的气动外形轮廓，避免蒙皮在气动载荷作用下发生凹陷变形，另一方面将蒙皮承受的局部气动载荷传递到主翼梁上，实现载荷的均匀分散。区别于等弦长机翼，这款机翼采用锥形设计，从翼根到翼尖弦长逐步收窄，对应的肋骨尺寸也沿翼展方向依次递减，既能够降低翼尖的结构重量，减少翼尖涡带来的诱导阻力影响，也能优化整个翼面的刚度分布，避免翼尖刚度过大带来的颤振风险。

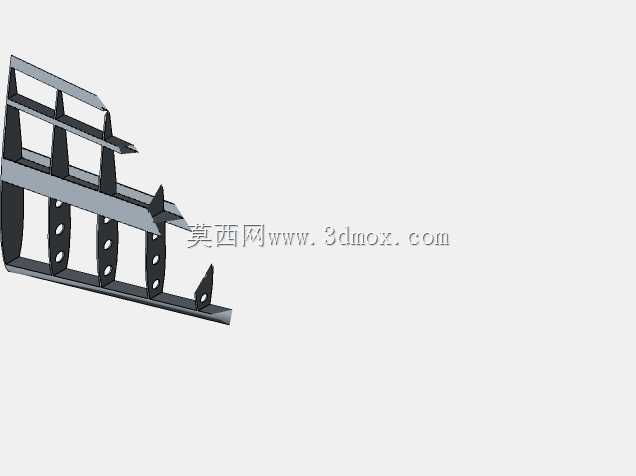

　　设计思路上，这款结构优先考虑了加工与装配的便捷性，所有翼梁与肋骨的连接位置都预留了对应的安装孔位，肋骨与翼梁的贴合面完全匹配翼梁的截面轮廓，装配时不需要额外修配即可完成定位，既适合采用激光切割板材拼接的工艺快速制作原型，也能满足小批量复合材料成型的铺层定位需求。肋骨上开设的多组减重孔，是在满足结构刚度要求的前提下做的轻量化处理，这些孔位的位置经过受力优化，避开了肋骨与翼梁连接的应力集中区域，同时也为翼面内部的走线、燃油管路或者传感线路预留了穿行空间，不需要额外在结构上开孔走管，避免破坏构件的整体强度。翼梁的截面采用矩形构型，相比复杂的异形翼梁，加工难度更低，材料选型的适配性更广，无论是木质层板、航空铝型材还是碳纤维型材，都可以直接作为翼梁的原材料使用，不需要定制特殊截面的型材，能够有效降低原型制作阶段的成本。

　　从安装边界来看，翼根位置的连接端做了平直处理，预留了与机身中央翼盒或者连接耳片对接的安装平面，安装孔位沿翼梁轴线对称排布，能够保证翼面安装时的同轴度，避免安装偏差带来的气动应力问题。整个翼面的骨架外轮廓完全匹配选定的低速翼型曲线，肋骨的外缘轮廓精度直接决定了后续蒙皮铺设后的翼型准确度，在建模过程中每一组肋骨的截面都与对应翼展位置的翼型坐标完全对齐，不存在阶差或者轮廓偏移，保证蒙皮铺设后能够形成光滑连续的气动面。需要注意的是，这类骨架结构在实际使用时，需要根据具体的飞行载荷工况调整翼梁的壁厚与肋骨的厚度，若用于动力较大的飞行器，还需要在翼梁与翼根连接的位置做局部加强，增加补强片或者连接角盒，避免大过载情况下翼根位置出现断裂。另外，肋骨与翼梁的连接方式可以根据实际工艺选择粘接、铆接或者螺栓连接，对于需要拆解运输的大型航模或者无人机，采用螺栓连接的方式更便于现场组装与后期更换受损构件，而对于一次性成型的小型验证机，粘接方式的结构效率更高，重量也更轻。

　　在实际的建模过程中，这类结构的参数化调整十分便捷，只需要调整翼展长度、根梢比、翼型坐标这几个核心参数，就可以快速衍生出不同尺寸、不同翼型的机翼骨架，不需要重新绘制每一个肋骨的轮廓，能够大幅缩短结构设计阶段的周期。很多刚接触航空结构设计的从业者，往往会忽略肋骨与翼梁连接位置的应力释放问题，这款结构在肋骨与翼梁的交接位置做了微小的倒角处理，避免直角交接带来的应力集中，在长期交变载荷作用下能够有效降低连接位置出现疲劳裂纹的概率。同时，沿翼展方向排布的肋骨间距也经过优化，既不会因为间距过大导致蒙皮在两肋之间出现鼓胀，影响气动外形，也不会因为间距过小导致结构重量不必要的增加，在刚度与重量之间找到了合适的平衡点。对于教学场景而言，这款结构能够清晰展示翼面从翼梁承力到肋骨维形，再到蒙皮传力的完整路径，帮助学习者直观理解薄壁结构的力传递逻辑，相比复杂的民航机翼结构，这类简化的锥形机翼骨架更适合作为入门级的结构设计案例，也便于初学者快速掌握翼面结构的建模方法与设计要点。
