带助推器构型航天运载器三维结构设计

项目分类:飞机 发布时间:2022-02-22 ID:560213
  • 带助推器构型航天运载器三维结构设计
  • 带助推器构型航天运载器三维结构设计

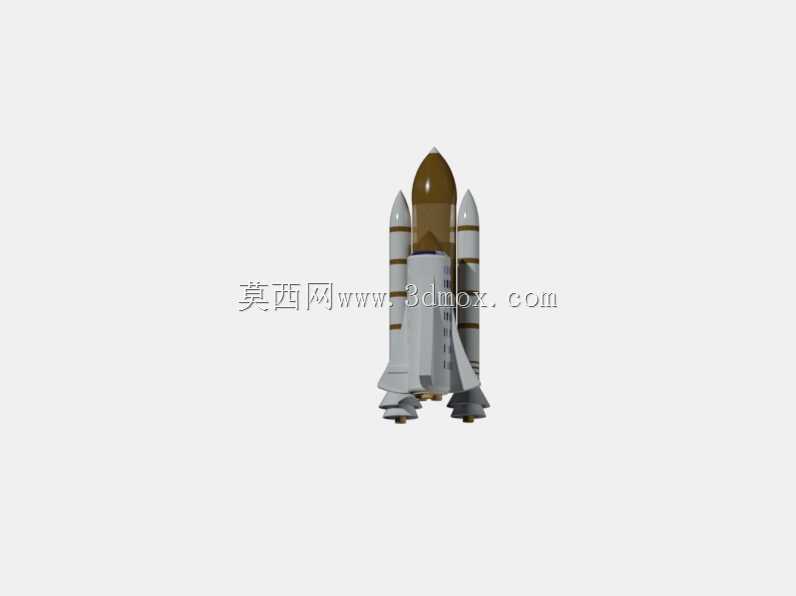

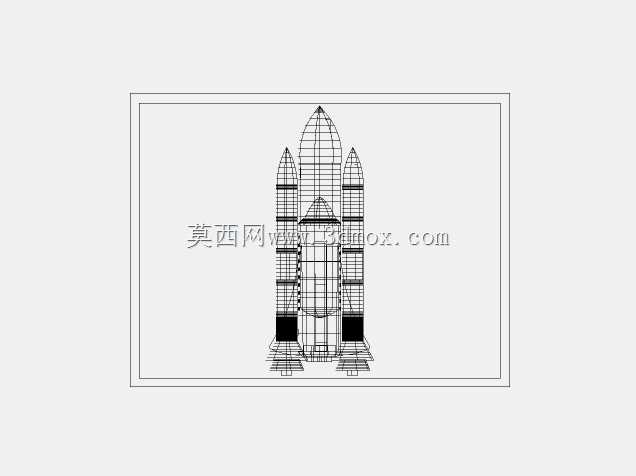

  本次呈现的航天运载器三维结构,完整还原了带固体助推器的航天飞机系统构型,覆盖轨道器、外燃料贮箱、两枚固体火箭助推器三大核心组成部分,各部件的连接接口、外形轮廓均按照实际工程比例完成建模,可直接用于航天科普展陈结构演示、航天类专业教学教具开发、航空航天主题文创产品结构验证等场景。从实际用途来看,该构型是可重复使用天地往返运输系统的经典方案,轨道器承担载人、载荷入轨及返回着陆功能,外贮箱为轨道器主发动机提供推进剂存储与输送通路,固体助推器在起飞阶段提供大推力辅助,完成初始段爬升后分离回收,整套系统的结构匹配逻辑完全贴合真实航天发射任务的工况需求。在功能特性层面,模型完整还原了各部件的结构特征:轨道器部分还原了机身气动修形轮廓、

  机翼后掠角度、尾翼安定面结构、尾部主发动机喷管布局以及机身下部起落架舱的轮廓特征,能够清晰展示轨道器再入大气层阶段的气动外形设计逻辑;外贮箱部分区分了液氧箱、液氢箱的分段结构,以及贮箱与轨道器、助推器的连接桁梁接口位置,还原了推进剂输送管路的外部走向轮廓;固体助推器部分还原了分段式壳体结构、头部锥段气动外形、尾部喷管摆动机构轮廓以及助推器与外贮箱的连接点位置,能够直观展示起飞阶段大推力部件的受力传递路径。设计思路上,建模过程优先保证各部件的相对位置精度与安装边界匹配,首先确定整套系统的纵向基准轴线,以轨道器机身轴线为装配基准,外贮箱贴合轨道器背部安装面定位,两枚固体助推器对称布置于外贮箱两侧,所有连接点的位置均按照实际受力分布设置,

  确保装配完成后整体重心位于发射推力轴线上,符合发射阶段的姿态控制要求;外形曲面建模采用多段放样结合曲面修剪的方式完成,既保证了气动外形的流线型连续性,也控制了模型面数,可适配不同渲染、仿真场景的使用需求。从外形尺寸与安装边界来看,整套模型按照真实航天飞机系统1:100的缩放比例完成建模,整体总高度约560mm,最大宽度为两枚助推器外侧间距约140mm,轨道器机身长度约370mm,机翼展长约240mm;各部件的分离面均按照真实分离结构设置,外贮箱与轨道器的连接面位于轨道器背部承力梁位置,助推器与外贮箱的连接点分别位于贮箱上部前连接点与下部后连接点,安装时可通过定位凸台完成快速装配,无需额外调整位置;模型底部预留了发射台适配接口,

  可直接匹配常见的航天发射场景展示底座安装尺寸,轨道器起落架位置预留了收缩与展开两种状态的切换空间,可根据展示需求调整状态。在结构细节处理上,模型还原了轨道器表面的热防护层分块轮廓、助推器表面的回收系统舱盖位置、外贮箱表面的防热层敷设区域,这些细节既满足了外观展示的真实性需求,也可作为结构力学仿真、气动仿真的基础模型使用,比如在进行发射阶段气动载荷仿真时,可直接提取外表面曲面生成流场计算域,在进行分离过程动力学仿真时,可直接调用各部件的质量属性与连接约束参数,无需重新进行结构简化。对于三维建模从业者而言,该模型的曲面分块思路、大部件装配基准定位方法、对称部件参数化建模逻辑都具备参考价值,尤其是航天类产品建模中常见的大尺寸薄壁结构、多部件连接接口处理、气动曲面连续性保证等要点,在该模型中都有对应的工程化实现方式,可作为同类航天产品建模的参考案例。
