三发民用喷气式客机外观结构三维数模

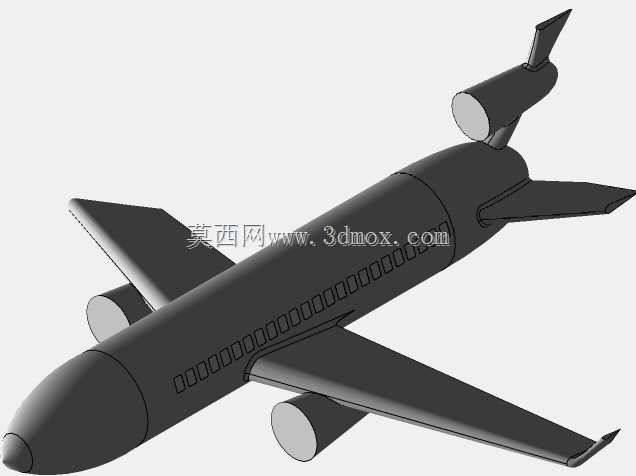

　　该三维数模还原了尾置单发+翼下双发布局的民用喷气式客机整体外观结构，建模过程中优先遵循民用航空器气动布局的常规设计逻辑，机身采用等直段加头尾收缩的旋成体构型，客舱舷窗沿机身纵向等距排布，匹配窄体干线客机的典型客舱截面边界，机身直径与长度比例控制在1:10左右，符合该量级客机的实际尺寸比例关系。机翼采用下单翼布局，翼根与机身下部平滑过渡，后缘设置常规襟副翼安装位，翼下发动机挂架的位置避开了机翼前缘增升装置的运动干涉区域，挂架与发动机短舱的连接面做了贴合曲面处理，保证气动外形的连续性。尾翼采用常规T型尾翼衍生布局，水平尾翼安装在垂尾中下部，垂尾根部上方设置第三台发动机短舱，该短舱的进气道与机身尾部的整流段做了融合设计，

　　避免尾部流场出现突兀的截面突变，降低巡航状态下的尾部阻力。从实际应用场景来看，这类三发客机的数模可用于航空类专业的教学演示，帮助学员理解喷气式客机的总体布局逻辑，也可作为航空科普展项的虚拟展示载体，还能为影视动画、场景渲染中的航空器元素提供基础模型支撑，部分结构简化后的数模也可用于初步的气动仿真验证，对比不同尾发安装位置对机身尾部流场的影响。设计过程中对各部件的安装边界做了明确的约束：翼下发动机短舱与地面的净距满足民用机场滑行的最小安全高度要求，尾发短舱与垂尾前缘的间隙预留了维护操作的空间，水平尾翼的转动行程范围内无结构干涉，机身前起落架与主起落架的位置匹配机身重心范围，保证地面滑行与起降阶段的姿态稳定性。

　　机身头部的雷达罩采用圆弧过渡构型，与驾驶舱风挡的曲面衔接自然，风挡的倾斜角度符合高速飞行时的减阻需求，同时保证飞行员的前向视野范围。机身尾部的尾椎做了收敛设计，优化尾部涡流的脱落形态，降低巡航阶段的压差阻力。建模时所有曲面均采用G1以上连续过渡，避免出现硬棱、折角等不符合实际航空器制造工艺的结构，各活动翼面的分模线位置也按照真实客机的维护口盖布局做了预留，方便后续对模型做细节深化时添加襟翼滑轨、维护舱门、天线等附属结构。对于结构设计从业者而言，该数模可作为航空器总体布局设计的参考案例，理解大型飞行器各部件之间的位置协调逻辑，掌握气动外形与结构安装边界的平衡方法，在做同类飞行器建模时可直接参考其部件比例关系，减少前期布局调整的时间成本。
