深沟球滚动轴承三维结构设计

　　在各类旋转传动场景中，这类深沟结构的滚珠轴承是应用覆盖度极高的支撑部件，从普通民用家电的电机输出端，到工业输送线的辊筒支撑位，再到中小型机床的主轴辅助支撑段，都能见到它的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的功率损耗，减少配合面的磨损速率，延长整套设备的维护周期。

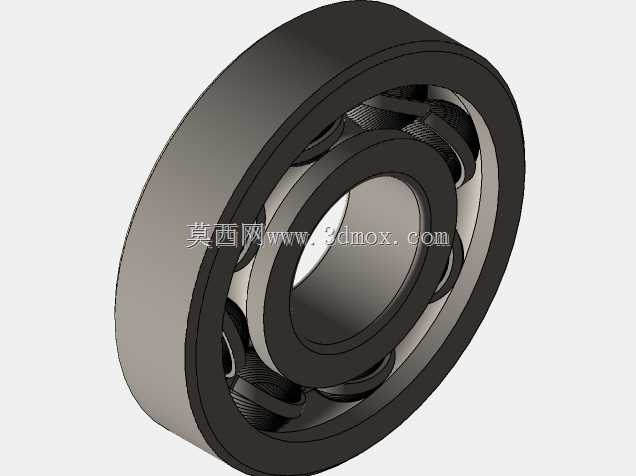

　　从结构设计逻辑来看，这套模型完整还原了实体轴承的四个核心组成部分：内圈、外圈、滚动钢球、保持架。内圈通常与轴颈采用过盈配合，随轴同步旋转，内圈的滚道曲率与钢球半径匹配，保证钢球滚动时的接触应力均匀分布；外圈一般与设备的轴承座孔采用过渡或间隙配合，多数工况下外圈保持固定，部分特殊传动结构中也会出现外圈旋转、内圈固定的装配形式。滚动体是承载径向载荷的核心元件，钢球的直径一致性、圆度公差直接决定轴承运转的平稳性与噪音水平，模型中钢球沿滚道周向均匀排布，数量匹配常规同尺寸深沟球轴承的钢球配置，既保证承载能力，又避免钢球间距过小导致的保持架强度不足问题。保持架的作用是将相邻钢球均匀分隔，避免钢球在运转过程中直接接触产生额外摩擦与磨损，同时引导钢球在滚道内正常运动，改善轴承内部的润滑条件，模型中的保持架采用浪形冲压结构，是中小型深沟球轴承最常用的保持架形式，重量轻、装配便捷，适合中低转速的常规工况。

　　从安装边界来看，这类轴承的轴向尺寸紧凑，径向截面尺寸适配常规的轴承座安装孔标准，选型时需要重点匹配三个核心尺寸：内圈孔径对应轴颈的配合直径，外圈外径对应轴承座的安装孔直径，轴承宽度对应轴上定位台阶与轴承座端盖的轴向安装空间。装配时需要注意，内圈与轴的配合过盈量不能过大，否则会导致内圈滚道变形，增大钢球运转阻力，甚至出现运转卡滞；外圈与座孔的配合也不能过松，否则会出现外圈跑圈的问题，磨损座孔配合面，导致设备振动超标。

　　在实际设备运行中，这类轴承主要承受径向载荷，也可以在一定范围内承受双向的轴向载荷，当径向游隙适当增大时，其角接触特性会有所提升，能承受更大的轴向力。相比滑动轴承，它的启动摩擦阻力小，运转精度易保证，维护更换便捷，不需要复杂的供油系统，在转速不超过极限值、载荷平稳的工况下，使用寿命远高于同尺寸的滑动轴套结构。建模过程中需要严格控制滚道的曲率中心偏移量，保证钢球与内外圈滚道的接触角符合设计要求，同时要预留出合理的径向游隙，模拟实际轴承的装配间隙，避免模型做运动仿真时出现干涉问题。保持架的兜孔尺寸要略大于钢球直径，保证钢球在兜孔内有足够的活动空间，同时兜孔的边缘要做倒角处理，避免应力集中导致保持架在运转过程中出现开裂。对于设备选型人员来说，选用这类轴承时除了核对尺寸参数，还要结合设备的实际转速、载荷大小、工作温度、润滑条件选择合适的密封结构与保持架材质，比如粉尘较大的工况要选用带双面防尘盖的结构，减少外界杂质进入滚道磨损钢球与滚道面；高温工况下要选用金属保持架替代尼龙保持架，避免保持架受热变形失效。
