制冷系统用翅片式蛇形换热盘管结构

　　在商用冷柜、小型冷库、冷藏展示柜这类中小型制冷场景里，这类蛇形带翅片的制冷盘管是核心换热部件，直接承担蒸发器侧的冷量输出功能，和制冷系统的压缩机、节流部件、冷凝器配合完成完整的蒸汽压缩制冷循环。日常做制冷设备结构设计时，这类盘管的排布逻辑首先要匹配仓室的冷量需求，蛇形弯管的弯折半径不能小于管路直径的2.5倍，避免弯折处管路截面变形节流，影响制冷剂的流通效率。

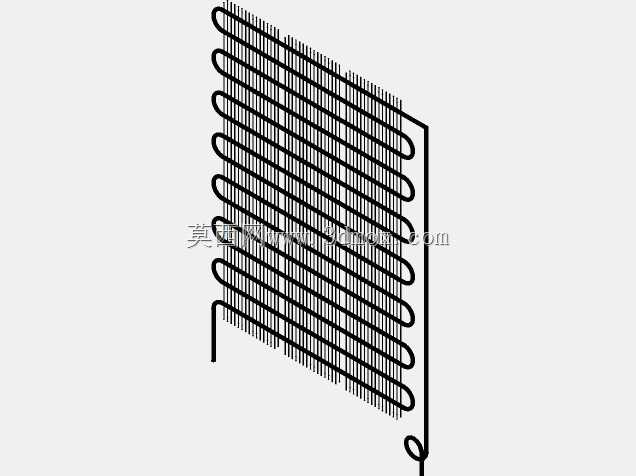

　　从结构本身来看，盘管采用连续蛇形弯折的金属管路作为制冷剂流道，管路外侧密集排布的垂直翅片是为了拓展空气侧的换热面积，毕竟制冷剂侧的换热系数远高于空气侧，增加翅片能大幅降低空气侧的热阻，让管路内低温制冷剂的冷量更快传递到流经盘管的空气中，实现仓室降温。设计时翅片的片距需要结合使用场景调整，如果是低温冷冻工况，片距要适当加大，避免制冷过程中翅片表面结霜堵塞空气流道，影响换热风路的通畅；如果是冷藏保鲜的0℃以上工况，片距可以做小，进一步提升换热效率。

　　做三维建模的时候，首先要确定盘管的整体安装边界，这类外露式或者贴壁安装的盘管，整体厚度方向的尺寸要控制在安装仓室的预留间隙内，避免和仓室内胆、储物搁架产生干涉。蛇形管路的进出口位置要预留足够的管路接驳长度，方便和制冷系统的毛细管、回气管路焊接连接，进出口的朝向要顺着设备内部的管路走向布置，减少多余的管路弯折，降低管路阻力。翅片和管路的配合采用胀接工艺的设计逻辑，建模时要保证翅片上的冲孔直径和管路外径保持合理过盈量，确保装配后翅片和管壁紧密贴合，避免接触热阻过大影响换热效果。

　　实际选型应用时，盘管的总换热面积要和压缩机的制冷量做匹配，面积过小会导致蒸发温度过低，压缩机回气过热度太大，不仅制冷效率下降，还会影响压缩机的运行寿命；面积过大则会导致蒸发压力偏高，仓室温度降不到设定阈值。盘管的安装位置通常布置在仓室的背部或者顶部，配合轴流风扇形成空气自然对流或者强制对流循环，自然对流场景下盘管的垂直高度要足够，利用冷热空气的密度差形成自循环，不需要额外配置风机就能实现仓室温度均匀；强制对流场景下则要配合风机的风压参数调整翅片密度，保证风阻在风机的工作范围内。

　　建模过程中还要注意管路的固定结构设计，蛇形盘管的弯折段需要配置对应的管卡固定点，避免设备运输、运行过程中管路产生振动疲劳，长时间运行后出现管路开裂泄漏制冷剂的问题。翅片的边缘要做折边处理，不仅能提升翅片自身的结构刚度，避免装配、搬运过程中翅片倒伏影响通风，还能在一定程度上引导空气流向，让空气更均匀地流过整个盘管的换热区域，减少换热死角。另外，盘管最下端的管路要预留回油弯的结构，保证制冷系统内的润滑油能随着制冷剂顺利回到压缩机，避免润滑油淤积在盘管内部，占据换热流道、降低换热效率，同时防止压缩机因为缺油出现磨损故障。

　　从安装边界来看，这类盘管的整体外形是规整的矩形平面结构，安装时只需要在四个角预留固定耳的安装位置，不需要复杂的适配结构，适配性很强，可以根据不同容积的制冷仓室调整蛇形管路的排布长度、翅片的整体高度和宽度，不需要重新开模就能适配多种规格的制冷设备，这也是这类结构在中小型制冷设备中被广泛应用的原因。设计时还要考虑化霜工况的适配，盘管表面的化霜水要能顺着翅片和管路顺利流到下方的接水盘里，所以盘管安装时要保持微小的倾斜角度，避免化霜水积存在管路弯折处，低温下结冰堵塞风路或者胀裂管路。
