直列四缸基础发动机结构三维建模

　　这套直列四缸基础动力结构，核心还原了往复式内燃机最核心的运动传递逻辑，没有冗余的外围附件，完全聚焦曲柄连杆机构与气缸体的配合关系，适合作为动力结构入门学习、原理演示的具象化载体。从实际应用场景来看，这类简化结构常出现在职业院校机械原理课堂的教具开发、内燃机入门培训的动态演示环节，也可作为小型动力设备概念设计阶段的核心运动校核参照，不需要考虑进排气、冷却、润滑等外围系统的干涉问题，能让设计者快速把精力集中在核心运动副的匹配验证上。

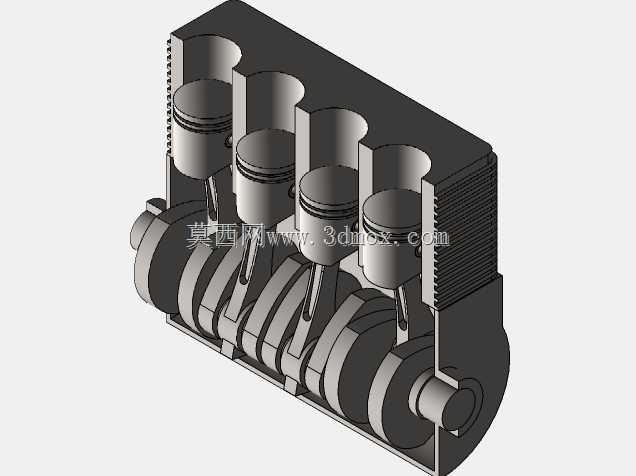

　　从功能特性上看，这套结构完整复现了活塞往复直线运动到曲轴旋转运动的转换过程：四个等径活塞沿气缸轴线做上下往复，通过各自的连杆将推力传递到曲轴的四个曲柄销上，曲轴的平衡块与曲柄错角按照1-3-4-2的点火间隔做了对应布置，能直观看到四缸机做功顺序下的曲轴转动状态，气缸体采用直列并排布局，侧壁做了简化的散热鳍片造型，既还原了风冷小排量发动机的缸体特征，又不会因为细节过多干扰核心结构的观察。

　　设计思路上完全遵循内燃机核心机构的工程逻辑，没有做脱离实际的艺术化改动：活塞与气缸壁之间预留了符合常规设计的配合间隙，连杆小头与活塞销、连杆大头与曲柄销的铰接位置都保留了转动副的安装空间，曲轴的主轴颈位置对应缸体的主轴承座，支撑跨度符合四缸机的常规设计比例，不会出现运动干涉或者结构强度明显不足的设计问题。做这类简化结构建模的时候，最先要确定的是曲柄半径与连杆长度的比值，这个参数直接决定活塞的行程以及运动过程中的侧推力大小，这套结构里的杆径比取了小排量动力常用的3.2左右，既保证活塞运动过程中不会出现换向冲击过大的问题，也不会让连杆过长导致整体结构尺寸冗余。

　　外形尺寸与安装边界上，这套结构的整体轮廓沿曲轴轴向的长度由四个气缸的中心距决定，缸心距取了缸径的1.2倍左右，是小排量直列四缸机的常规取值，整体宽度方向以曲轴主轴颈的外端面为边界，高度方向从曲轴最下端到气缸体顶面的尺寸，由活塞上止点位置、曲轴回转半径、连杆长度共同决定，安装基准可以选缸体底面或者曲轴两端的主轴颈轴线，不管是做3D打印教具还是装配到虚拟演示场景中，都能快速找到定位基准，不需要额外做适配性的结构修改。

　　很多刚接触动力结构的设计者，一开始容易忽略曲柄错角与活塞运动相位的对应关系，这套结构里四个曲柄的错角严格按照180度间隔布置，对应四缸机的做功间隔，转动曲轴的时候能清晰看到每个活塞所处的行程位置，对于理解四冲程发动机的工作循环非常直观。另外缸体与曲轴的支撑位置，在简化的同时保留了主轴承座的基本结构，能让学习者明白曲轴的多点支撑逻辑，不会误以为曲轴是悬空布置的。活塞的裙部做了简化的圆柱形设计，没有做复杂的型线优化，毕竟作为基础结构演示，重点是运动关系的传递，不需要考虑高转速下的热变形适配问题，也能降低建模的复杂度，让核心结构的逻辑更清晰。
