带螺旋防滑纹理的曲面塑料瓶结构设计

　　日常快消品的液态包装场景中，塑料瓶的结构设计从来不是简单的空心壳体拉伸，需要兼顾灌装产线的适配性、终端用户的握持手感、运输堆叠的结构强度以及内容物的密封存储需求，这款带螺旋纹理的曲面塑料瓶，就是针对常温饮品灌装场景做的结构优化方案。从实际使用的边界条件来看，这类瓶型多用于500ml左右容量的瓶装饮用水、碳酸饮品或者功能性饮料，瓶身总高度控制在230mm上下，瓶口采用标准28mm口径的螺纹接口，能够适配市面上绝大多数的灌装旋盖头，不需要对现有灌装产线的旋盖机构做定制化改造，产线换型的适配成本极低，瓶口的直段长度预留12mm，能够保证铝制防盗盖或者塑料旋盖的咬合深度，在运输颠簸、跌落测试中不会出现漏液、松盖的问题。

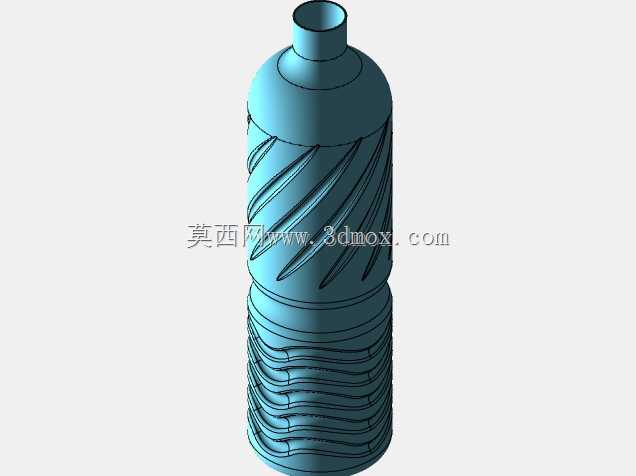

　　瓶身上半部分的斜向螺旋纹路，并不是单纯的装饰性造型，首先是在吹塑成型环节，这类内凹的螺旋筋能够提升瓶身的环向刚度，避免PET材质在灌装后因为内压变化出现瓶身鼓胀变形，尤其是碳酸饮品灌装后内部存在0.3-0.5MPa的正压，没有环向加强结构的瓶身很容易出现局部鼓包，影响外观辨识度；其次斜向纹路的走向刚好贴合人手握持时的手指施力方向，当手掌出汗或者瓶身沾有冷凝水的时候，螺旋纹路形成的凹凸面能够增大摩擦力，不会出现打滑脱手的情况，相比普通的竖向防滑筋，斜向螺旋的接触面积更大，握持的贴合度更好。瓶身下半部分的密集横向波纹结构，主要是针对堆叠场景做的结构强化，瓶装饮品在仓储、运输环节都是多层码放，下层的瓶身需要承受上层整箱货品的静压力，

　　横向波纹形成的环形加强筋能够把垂直方向的压力均匀分散到整个瓶身周圈，避免瓶身出现垂直方向的屈曲变形，同时横向波纹还能吸收一部分跌落时的冲击能量，当瓶子从1.2米高度自由跌落至硬质地面时，波纹段的微小变形能够缓冲冲击力，避免瓶底开裂或者瓶口崩开。从建模思路上来说，整个瓶身采用全曲面构建，首先绘制不同高度位置的截面轮廓线，瓶口段是等直径的圆柱面，往下平滑过渡到瓶肩的圆弧曲面，瓶肩位置的曲率半径控制在15mm，避免吹塑过程中出现壁厚不均的问题——曲率过小的位置在吹塑时容易因为材料拉伸过度导致壁厚偏薄，受力时容易开裂。瓶身的螺旋纹路采用螺旋扫描切除的方式生成，纹路深度控制在0.8mm，既能够保证防滑和加强的效果，

　　又不会因为纹路过深导致吹塑时出现积料、或者贴标时标签无法完全贴合的问题，标签粘贴区域特意预留了无纹路的平直段，宽度刚好匹配常规的瓶装水标签尺寸，贴标后不会因为表面凹凸出现标签起翘、褶皱的问题。瓶底部分采用常见的五瓣式内凹底结构，内凹深度8mm，能够保证瓶子放置时的稳定性，不会因为瓶底轻微变形出现放置不稳、晃动的情况，同时内凹结构也能提升瓶底的抗内压能力，避免正压情况下瓶底向外凸出导致瓶子无法直立。整个瓶身的壁厚设计遵循从上到下逐渐加厚的梯度，瓶口位置因为要和瓶盖配合，壁厚控制在1.2mm，瓶身主体壁厚0.3mm，瓶底位置壁厚0.5mm，既能够满足结构强度要求，又能最大限度控制材料用量，降低单瓶的原料成本，符合快消品包装轻量化的设计趋势。在和灌装产线适配的细节上，瓶身的最大直径控制在66mm，能够适配现有灌装机的瓶托尺寸，不需要更换瓶托配件，瓶身的重心位置设计在总高度的45%位置，灌装后重心偏低，在输送带上运行时不容易出现倒瓶的情况，能够提升产线的运行效率，减少倒瓶导致的停机清理时间。
