汽车通风打孔盘式制动部件结构设计

项目分类:制动器 发布时间:2022-02-22 ID:560280

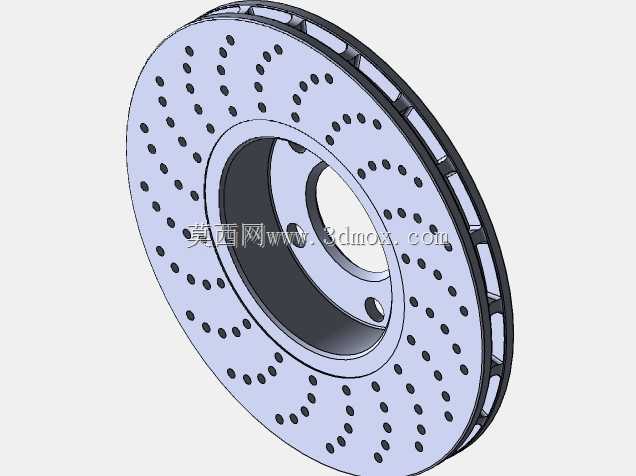

  • 汽车通风打孔盘式制动部件结构设计

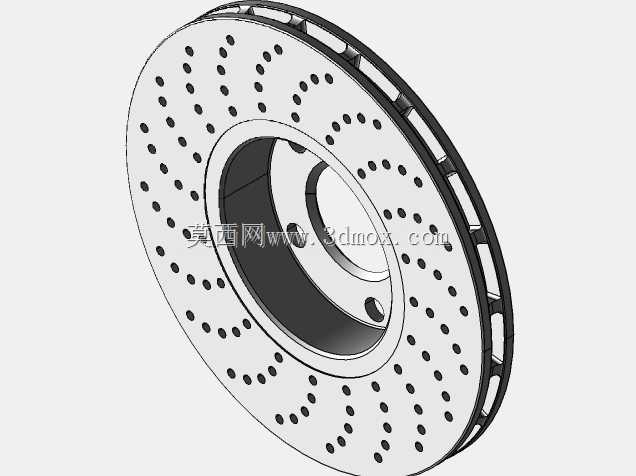

  • 汽车通风打孔盘式制动部件结构设计

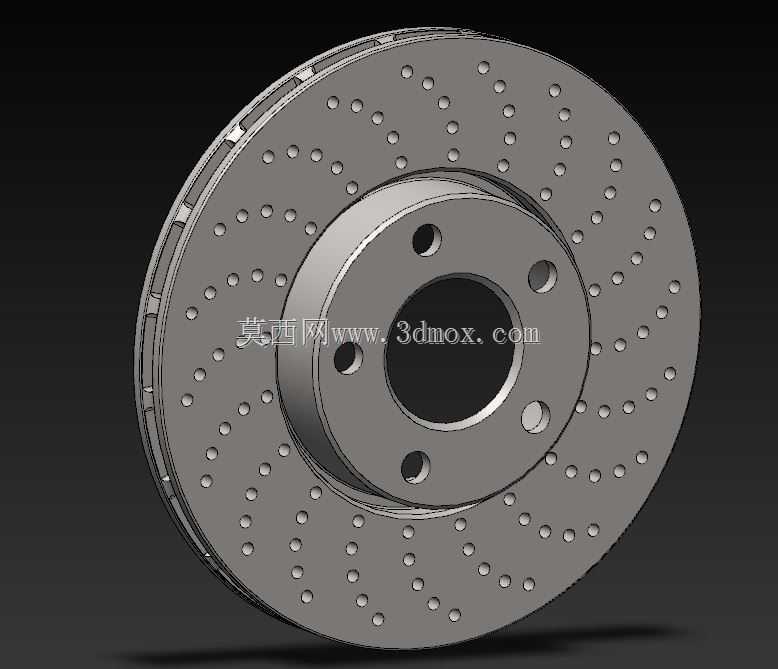

  • 汽车通风打孔盘式制动部件结构设计

  日常做整车底盘制动系统匹配时,盘式制动器是绕不开的核心部件,这套打孔通风盘结构,主要适配家用乘用车辆的前轮制动回路,在频繁制动的工况下能维持稳定的摩擦系数,避免热衰退带来的制动距离拉长问题。不同于实心制动盘的结构,这款产品采用双层盘体中间带通风流道的设计,车辆行驶时气流会顺着盘体径向的通风槽穿过,把制动过程中摩擦片挤压产生的热量快速带走,盘面均匀分布的钻孔一方面能增大散热接触面积,另一方面可以刮除摩擦片工作时产生的磨屑,避免磨屑夹在摩擦副之间引发制动抖动,雨天行驶时还能快速排走盘面水膜,缩短湿滑路面的制动响应时间。

  建模过程中首先要确认安装边界尺寸,盘体中心的定位孔需要匹配轮毂轴头的配合公差,通常采用H7/k6的过渡配合保证同轴度,避免高速转动时出现端面跳动;周边的螺栓孔分布圆直径要和轮毂固定孔位完全对齐,孔位公差控制在±0.05mm以内,防止安装时出现孔位错位无法装配的问题。盘体的总厚度、摩擦面的有效工作半径需要匹配对应车型的制动卡钳参数,摩擦面的平面度要求控制在0.03mm以内,否则制动时会出现踏板抖动、方向盘震手的问题。

  设计时特征构建逻辑是先通过旋转特征做出盘体的基础轮廓,再通过阵列命令完成通风道的周向分布,之后绘制样条曲线确定钻孔的排布规律,避免钻孔位置和内部通风筋出现干涉,最后通过挤压切割特征完成所有钻孔的成型,整个建模过程要注意圆角过渡的处理,尤其是通风道和盘体连接的位置,要避免应力集中导致的盘体开裂,毕竟制动过程中盘体不仅要承受摩擦片的挤压应力,还要承受急刹时的巨大热应力,圆角半径通常取R2-R3,既不会影响通风效率,也能提升结构强度。

  实际装车场景里,这类打孔通风盘多用于对制动性能有一定要求的家用车型或者入门改装场景,相比普通实心盘,它的连续制动抗热衰性能能提升30%左右,日常城市道路频繁跟车刹车、山路长距离下坡制动时,能保持稳定的制动力输出,不会因为盘体温升过高出现制动脚感变软的问题。需要注意的是,盘面的钻孔深度不能穿透内层盘体,否则会破坏通风道的密封结构,影响气流通过效率,钻孔的边缘要做倒角处理,避免尖锐边缘刮伤摩擦片导致异常磨损。

  安装时要保证盘体和轮毂贴合面的清洁,不能有锈迹、泥沙残留,否则会导致盘体安装偏斜,转动时出现端面跳动超差,进而引发制动抖动。盘体的摩擦面在初始使用的200公里磨合期内,要避免频繁急刹,让摩擦片和盘面充分贴合,达到最佳的摩擦接触面积,之后才能发挥出最好的制动效果。建模时还要考虑动平衡的配重需求,通常在盘体的非摩擦边缘位置预留动平衡去重区域,避免后期做动平衡时破坏摩擦面结构。整个结构的重量控制也很关键,在保证结构强度的前提下尽量降低簧下质量,能提升车辆的悬挂响应性能,改善行驶质感,所以通风筋的厚度、盘体的基础壁厚都要经过强度校核,不能为了减重过度削减壁厚,导致制动时盘体出现形变。
