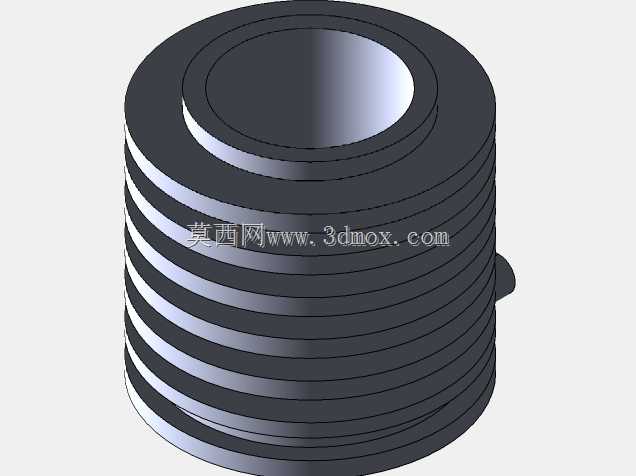

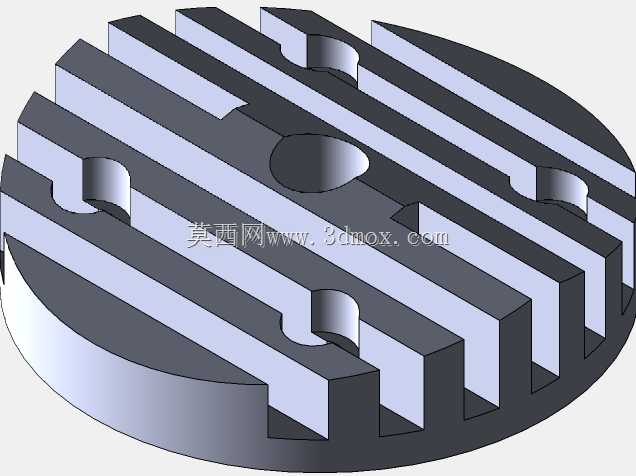

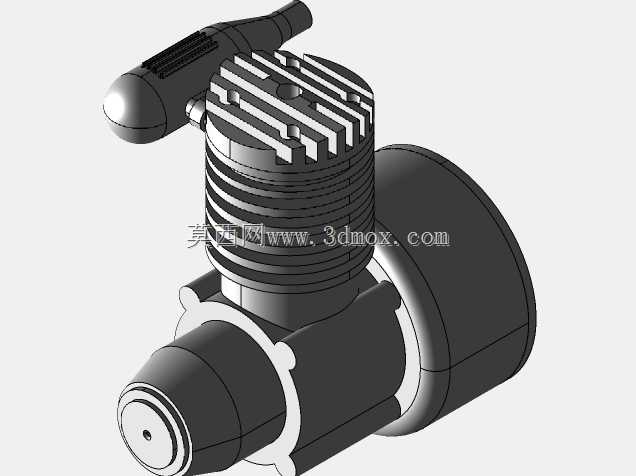

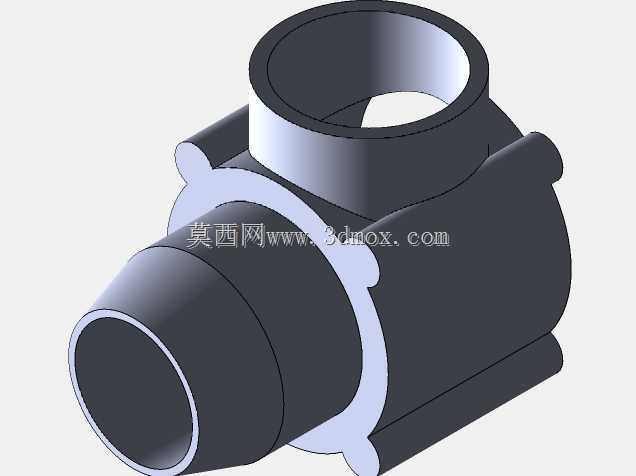

这套小型活塞式动力单元的三维结构,主要面向小比例航模、小型动力教具以及微型动力试验平台的应用场景,区别于大排量车用内燃机,这类小尺寸动力单元对重量控制、零件配合精度的要求更为严苛,毕竟航模类应用场景里,每1克的多余重量都会直接影响整机的推重比与续航表现。从结构拆分来看,整套总成共包含10类核心零件,分别承担动力输出、密封、配气、传动连接的不同作用:缸体部分集成了散热鳍片结构,这类外露式的鳍片设计是为了在风冷条件下快速带走燃烧室工作产生的热量,毕竟小型动力单元没有独立的水冷循环系统,全靠行驶/飞行过程中的迎面气流完成散热,鳍片的间距、厚度都经过匹配,既保证足够的散热面积,又不会因为鳍片过密增加不必要的重量,同时鳍片的排布方向顺着气流流向设计,能减少空气流经时的阻力,提升散热效率。

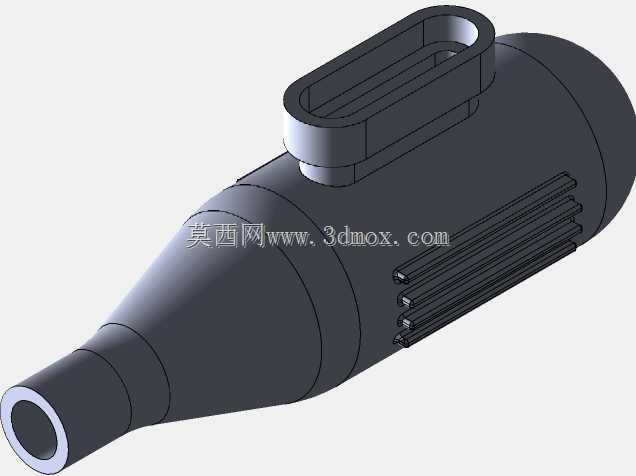

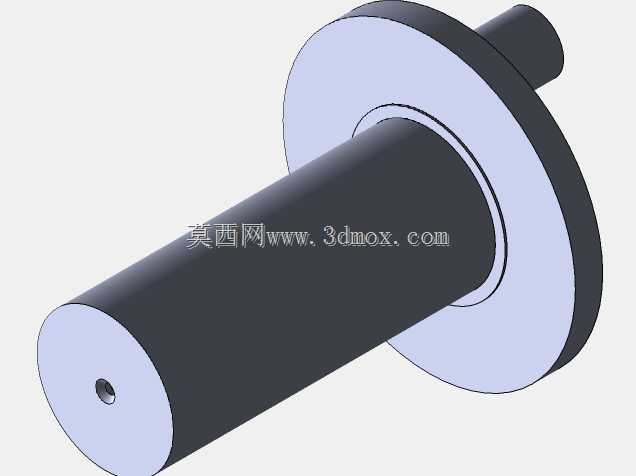

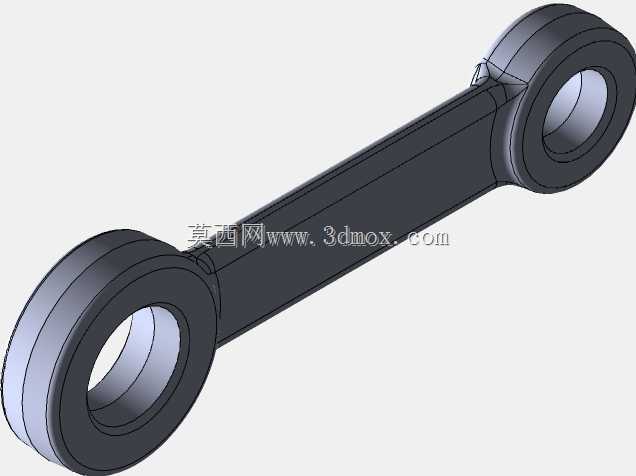

前端的输出轴部分做了阶梯轴结构,不同轴径的台阶分别对应前轴承安装位、螺旋桨/传动轮固定位、曲轴连接位,轴端的定位孔可以配合锁紧销完成外接负载的固定,避免高转速下负载出现打滑松脱的问题。侧置的进气雾化结构集成在机匣侧方,直接和曲轴箱的进气道连通,这类结构是小型两冲程发动机常见的布置形式,能省去复杂的配气凸轮结构,大幅缩小整机的体积,同时简化零件数量,降低装配难度。曲轴连杆机构藏在机匣内部,连杆的大小头分别匹配活塞销和曲轴曲柄销,设计时需要严格控制连杆的运动间隙,间隙过大会导致高转速下出现敲缸异响,间隙过小则会在热机状态下出现卡滞,直接导致动力单元熄火。

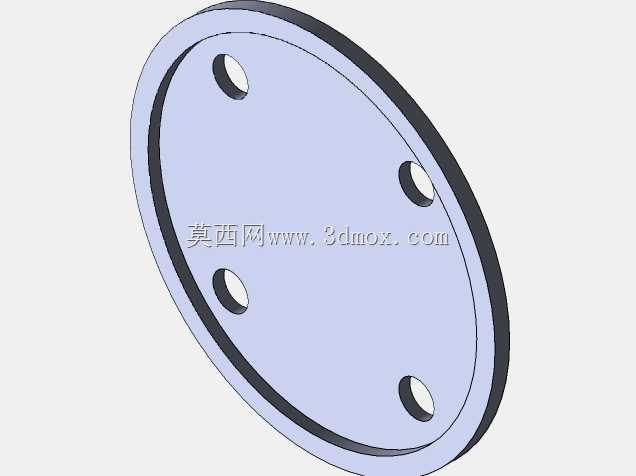

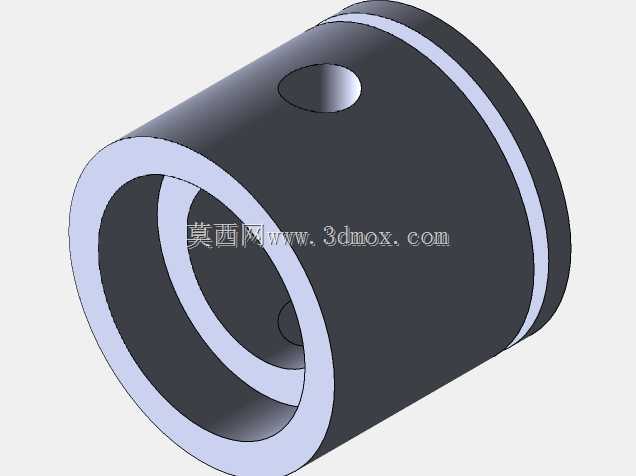

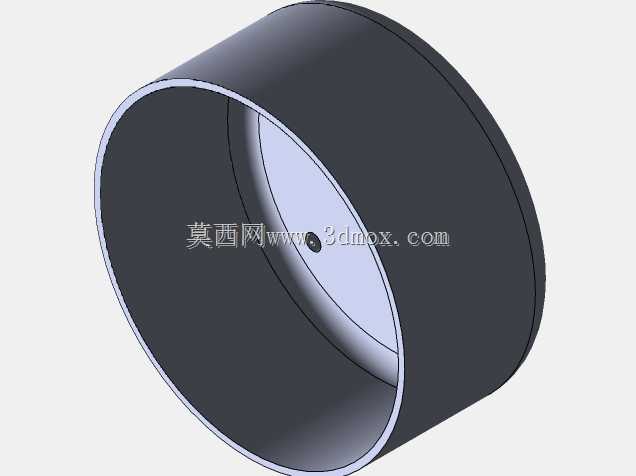

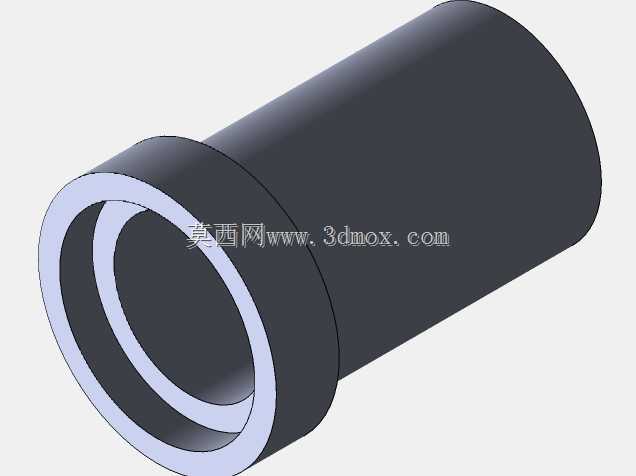

气缸和气缸盖之间通过衬垫完成密封,衬垫的厚度不仅影响密封效果,还直接决定了燃烧室的压缩比,建模过程中需要严格控制衬垫的厚度公差,保证压缩比处于设计区间内,避免压缩比过高导致爆震,或是压缩比过低导致动力输出不足。活塞部分的环槽结构用于安装活塞环,小型动力单元的活塞环多采用1-2道环的设计,兼顾密封效果和运动摩擦阻力,活塞裙部的型线做了微凸设计,适配热机状态下活塞的膨胀变形,避免冷机间隙过大导致漏气,热机膨胀后出现拉缸问题。机匣尾部的安装法兰做了均布的安装孔位,可以直接固定在航模的防火墙安装座或是试验台架上,安装孔的位置度公差需要严格控制,保证动力单元的输出轴和负载传动轴保持同轴,避免高转速下出现额外的振动。
从安装边界来看,整机的径向最大尺寸集中在机匣和散热缸头部分,轴向尺寸从前输出轴端面到机匣尾端预留了足够的安装空间,侧置的进气雾化结构突出缸体的尺寸也做了控制,不会和周边的安装架、油箱结构出现干涉。设计过程中所有零件的配合公差都按照小动力高转速的要求设定,转动副的配合间隙、固定副的锁紧方式都经过匹配,既满足装配工艺性,也能适应高转速工作状态下的受力要求。这类小型动力单元的结构设计,核心是在有限的体积和重量限制下,实现稳定的动力输出,每个零件的结构简化、壁厚设计都要兼顾强度和重量,比如机匣部分的壁厚在保证安装强度的前提下做了均匀化处理,避免局部过厚导致成型时出现缩孔,也避免局部过薄在振动工况下出现开裂。散热缸头的鳍片根部做了圆角过渡,避免应力集中在长期振动下出现鳍片断裂的问题。整套结构的装配逻辑遵循从内到外的顺序,先完成曲轴连杆组件在机匣内的装配,再依次装入活塞、气缸、气缸盖,最后装配前端的输出轴密封件和侧置的进气结构,每个装配环节都有对应的定位结构,不需要额外的工装就能完成精准定位,能有效提升装配效率,也方便后续的维护拆解。
