内燃机用铝合金活塞头结构设计

　　活塞头是内燃机往复运动机构里的核心承压部件，直接参与燃烧室的密封、热量传导与动力输出过程，在车用汽油机、柴油机，小型通用动力机组，甚至部分往复式压缩机的动力端都有广泛应用。日常做结构设计时，首先要明确活塞头的工作边界：它需要在高温高压的燃气环境下做高频往复运动，顶部直接承受燃烧爆发压力，环槽部位要配合活塞环实现燃气密封与机油刮除，销座位置则通过活塞销传递动力到连杆，最终带动曲轴旋转输出扭矩。

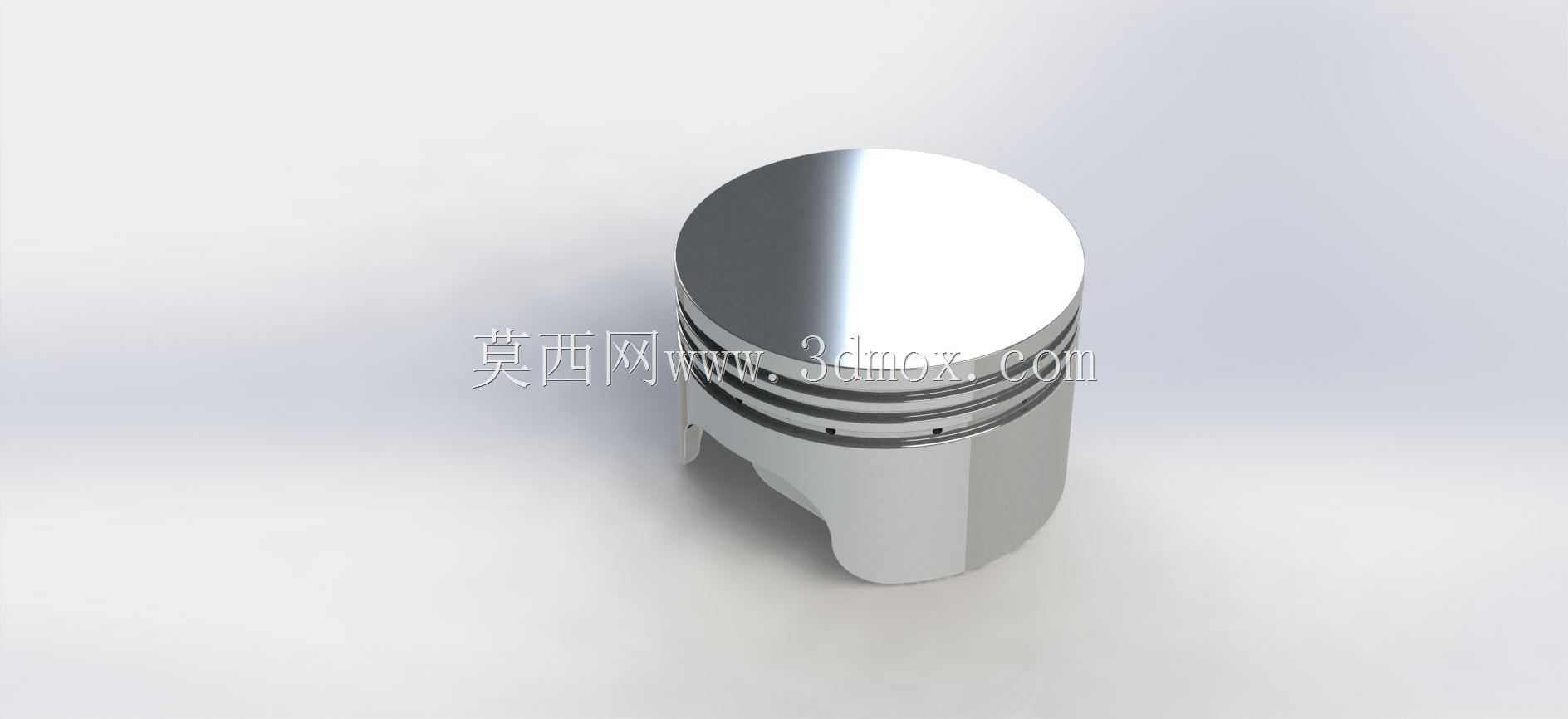

　　这次的活塞头设计选用铝合金作为基材，核心是利用铝合金密度低、导热性好的特性，降低往复运动的惯性质量，同时快速把顶部吸收的燃烧热量传导到缸壁与冷却系统，避免局部过热导致的材料强度下降。外形结构上，顶部做了适配燃烧室的平顶轮廓，没有设置复杂的凹坑造型，适合小排量通用动力的直喷或气道喷射机型，顶面的平面度公差需要控制在0.02mm以内，避免和缸盖燃烧室配合时出现压痕或密封失效。

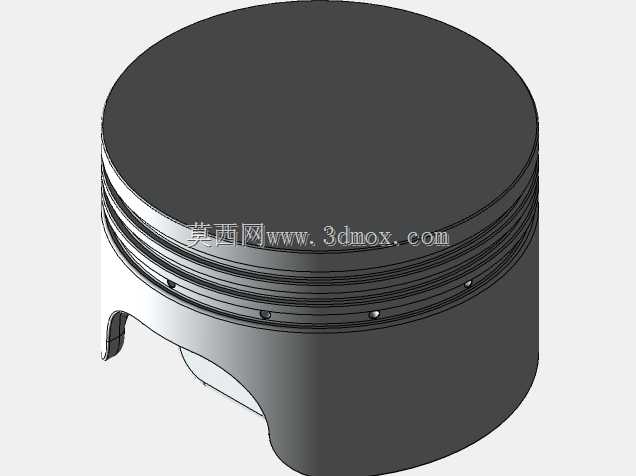

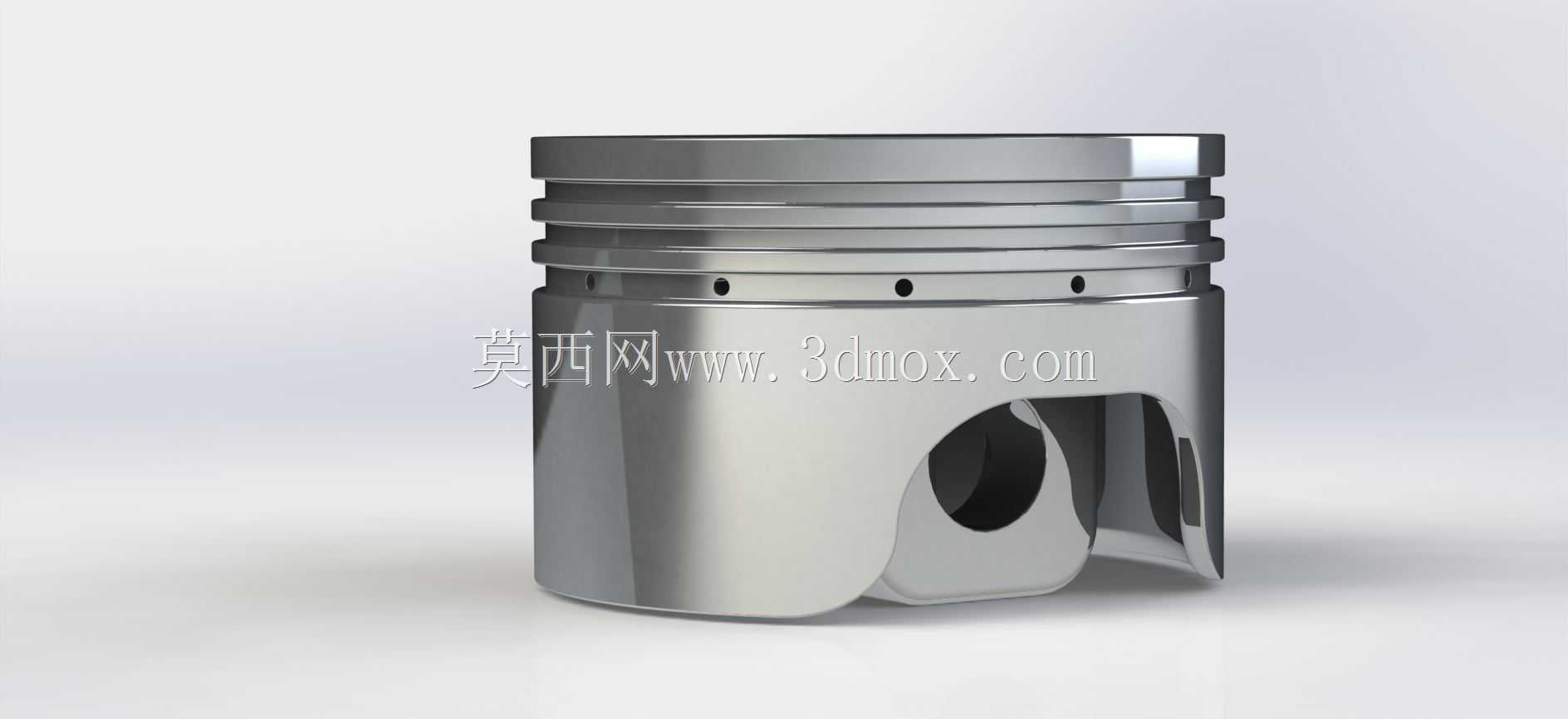

　　头部的环槽设计是整个结构的关键，一共设置了三道环槽，上方两道为气环槽，用来安装气环阻断燃烧室高压燃气下窜，最下方一道为油环槽，槽底加工有均匀分布的回油孔，能把油环从缸壁上刮下的多余机油导回曲轴箱，避免机油窜入燃烧室参与燃烧。环槽的宽度公差、槽侧的平面度与粗糙度都有严格要求，否则会出现活塞环卡滞、密封失效、机油耗超标的问题。环槽下方的裙部做了变椭圆的型线设计，冷态下裙部横截面为椭圆形，长轴垂直于活塞销轴线方向，工作受热膨胀后能趋近正圆，保证和气缸壁的配合间隙均匀，既不会出现冷启动敲缸，也不会出现热态拉缸的故障。

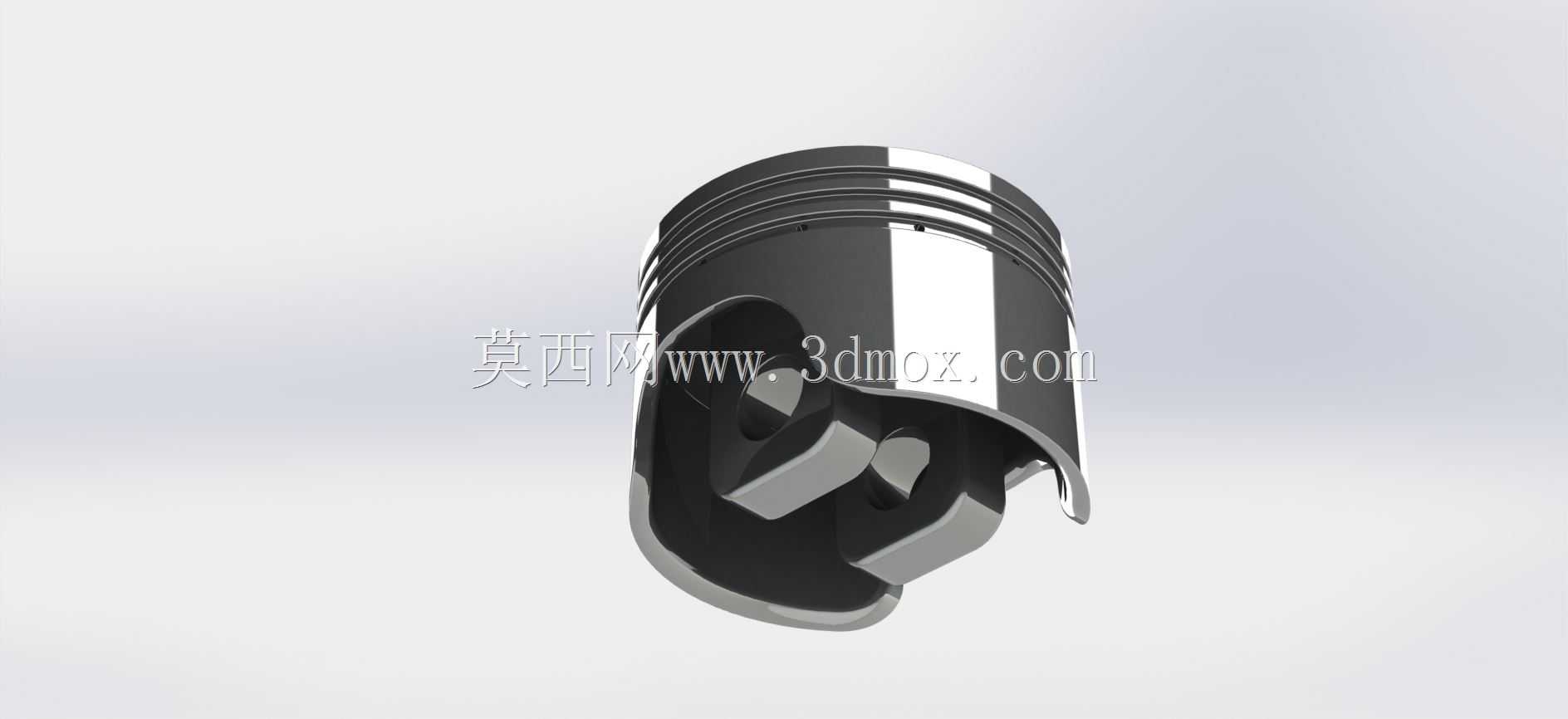

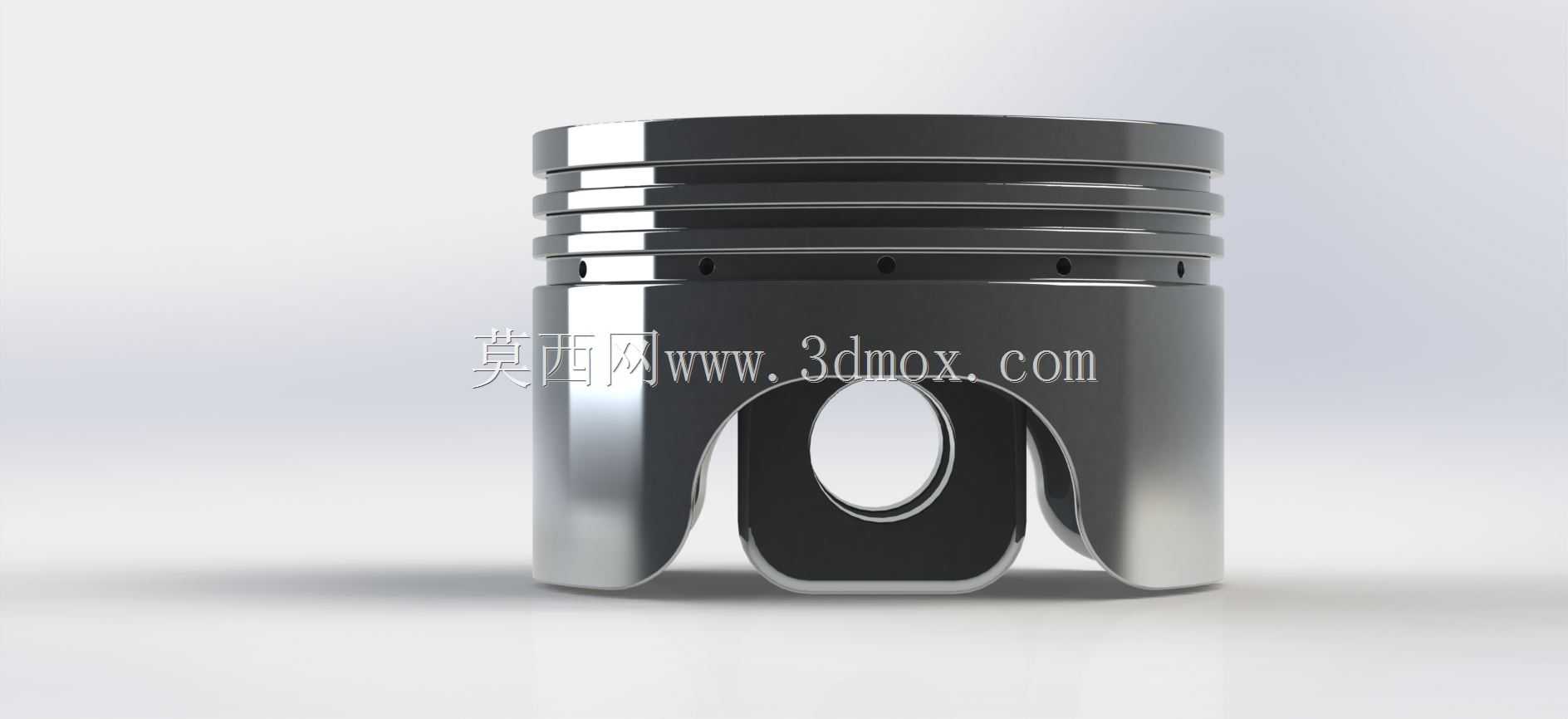

　　销座部位的设计充分考虑了受力传递路径，销孔做了阶梯型的微锥结构，两端设置了卡环槽用来安装活塞销卡环，限制活塞销的轴向窜动，避免销端刮蹭气缸壁。销座和头部的过渡位置做了大圆角过渡，分散燃烧压力传递过来的应力，避免高频交变载荷下出现疲劳裂纹。整个活塞头的轴向尺寸、径向尺寸都严格匹配对应缸径的气缸套安装边界，压缩高度的设定要配合连杆长度、曲轴行程，保证活塞在上止点时的余隙高度符合设计要求，不会出现碰气门、碰缸盖的问题。

　　实际建模过程中，需要重点关注各个特征的拔模角度与壁厚均匀性，因为铝合金活塞多采用重力铸造或高压锻造毛坯，壁厚不均会导致冷却过程中出现缩松、变形等缺陷，后续机加工的余量也需要均匀控制，保证成品的尺寸一致性。顶部的几个细小径向孔是工艺定位孔，用于机加工过程中的装夹定位，保证环槽、销孔、顶面的位置度公差符合要求。这类活塞头在装配时需要和活塞环、活塞销、连杆组件做分组选配，配合间隙控制在合理范围内，才能保证整机运行的可靠性与耐久性，在小排量通用动力、摩托车发动机、小型发电机组等场景下，这类结构的活塞头应用十分普遍，设计成熟度高，加工工艺性好，能满足常规工况下的使用寿命要求。
