牛顿摆碰撞运动演示教学装置结构

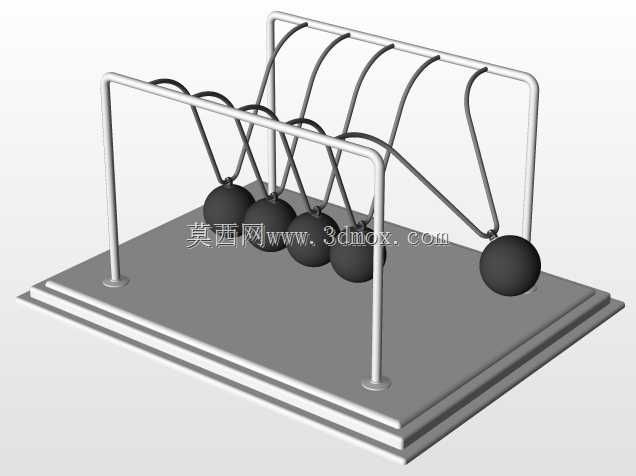

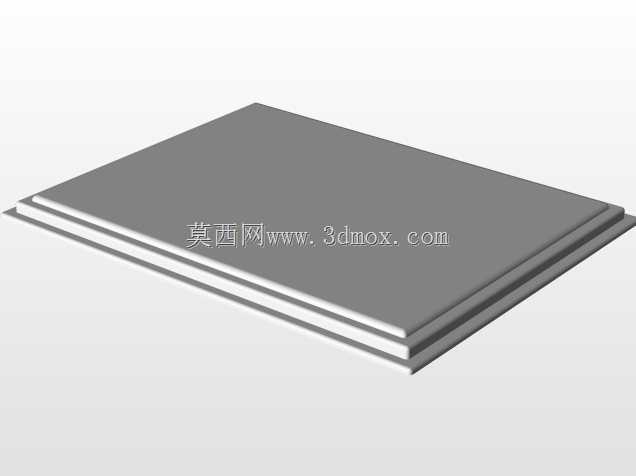

　　这套碰撞演示装置的结构设计核心围绕刚性碰撞的能量传递逻辑展开，框架部分采用双侧立式支撑柱搭配顶部横向挂杆的布局，支撑柱底部通过沉头紧固件固定在双层叠合的矩形底座上，底座边缘做了等距倒角处理，既能够避免安装调试过程中的锐边磕碰，也能提升整体放置的稳定性，整套装置放置在水平实验台面上时，底座与台面的接触面积覆盖整体投影面的90%以上，无需额外固定即可承受摆球摆动带来的交变冲击力，不会出现滑移或倾覆问题。挂杆部分采用分段弯折的圆钢材质，每根挂杆对应一个独立的摆球，挂点位置做了等距排布设计，相邻挂点的中心距与摆球直径保持一致，确保摆球自然下垂时相邻球面刚好处于相切状态，避免初始间隙过大导致碰撞能量传递出现损耗，

　　也不会因为间隙过小出现摆球卡滞的问题。摆球采用等质量的实心球体设计，球体表面做了均匀的粗糙度处理，挂杆与球体的连接点位于球体的上部质心延长线上，确保摆球摆动过程中不会出现自旋或偏摆，保证碰撞时的接触点始终处于球体的水平中心线上，让动量传递方向保持沿摆杆摆动平面的水平方向，不会出现侧向分力影响演示效果。从实际应用场景来看，这类装置主要用于基础力学教学场景，既可以作为物理课堂的动量守恒、能量守恒定律演示教具，也能够作为机械运动仿真的入门练习载体，帮助设计初学者理解刚性体碰撞、约束设置、运动副添加的基本逻辑。在设计过程中，需要重点控制几个核心尺寸边界：首先是摆杆的长度，所有摆杆的有效摆动长度必须保持完全一致，误差控制在0.1mm以内，

　　否则不同摆球的摆动周期会出现偏差，碰撞时序错乱，无法实现预期的逐次碰撞传递效果；其次是摆球的质量一致性，每个摆球的重量差需要控制在总质量的0.5%以内，质量偏差过大会导致碰撞后末端摆球的摆动幅度达不到理论值，中间摆球也会出现多余的晃动，影响演示的直观性；再者是框架的整体刚度，支撑柱和顶部挂杆需要具备足够的抗弯强度，在摆球反复碰撞的交变载荷下，挂杆的变形量需要控制在弹性变形范围内，不会出现永久形变导致挂点位置偏移。安装调试阶段，首先需要将双侧支撑柱垂直固定在底座上，使用直角尺校验支撑柱与底座平面的垂直度，偏差不超过0.2度，之后将穿装好摆球的挂杆固定在支撑柱顶部的安装槽内，调整每个摆球的悬挂高度，确保所有摆球的球心处于同一水平高度上，

　　轻拉一侧末端的摆球至设定角度释放，观察碰撞过程：如果中间摆球保持静止、另一侧对应数量的摆球摆动至接近释放高度，说明安装精度符合要求；如果出现中间摆球晃动、末端摆球摆幅不足的情况，需要逐一检查挂点间距、摆球高度、摆杆长度的偏差，微调至符合要求为止。这套结构的设计没有复杂的传动或电控部件，核心在于尺寸精度与装配精度的控制，看似简单的结构背后，是对刚体运动规律、碰撞力学特性的具象化呈现，对于刚接触机械结构设计与运动仿真的从业者来说，从这套装置入手练习，可以快速掌握约束添加、材料属性设置、碰撞参数调整的基本方法，理解结构精度对运动效果的直接影响，避免后续复杂结构设计中出现因精度控制不足导致的运动卡滞、传递效率低下等问题。在实际教学使用过程中，这套装置不需要额外的动力输入，仅靠手动释放摆球即可完成完整的碰撞演示过程，维护成本极低，仅需要定期检查挂杆的连接紧固情况、摆球表面是否有磕碰损伤即可长期使用，是力学教学与运动仿真入门阶段非常实用的参考结构。
