传感器配套单轴传动连接构件

　　在工业传感检测的各类应用场景里，这类单轴构件常作为传感器与被测执行端之间的核心传动连接部件，承担着运动传递、载荷承载以及定位基准的多重作用，尤其在旋转类扭矩、转速检测工位，或是需要将直线位移转化为传感信号的检测单元中，这类轴件的结构合理性直接决定了传感数据的采集精度与整套检测机构的运行稳定性。从实际使用场景来看，这类单轴构件多适配于小型仪表类传感装置，比如生产线上的转速监测工位、精密设备的位移反馈单元，或是小型实验装置的扭矩传递环节，其一端的大直径轮盘结构既可以作为传动轮配合同步带、摩擦轮实现动力输入，也能作为安装基准面贴合传感器的检测端面，保证轴体转动时的径向跳动控制在传感元件的允许误差范围内，避免因轴系窜动导致的检测数据失真。

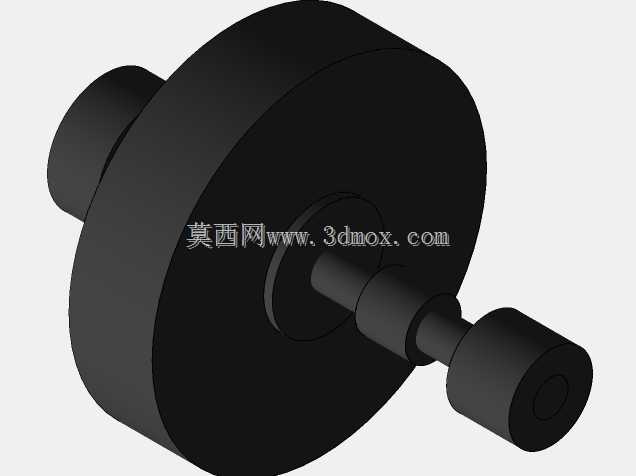

　　从结构设计思路来看，这款单轴采用了阶梯轴的经典结构布局，不同轴段的直径差异是经过受力核算后确定的：最外侧的大直径圆盘段，一方面是为了给传动连接件提供足够的安装贴合面，保证传动过程中不会出现接触面压溃或是打滑的问题，另一方面圆盘的端面可以作为轴向定位的基准，在装配时直接抵靠在传感器壳体的定位台阶上，省去了额外调整轴向间隙的工序，提升装配效率。与圆盘衔接的第一段细轴是主要的承载轴段，需要穿过传感器内部的轴承支撑位，因此该轴段的直径公差、圆柱度都有较高要求，既要保证与轴承内圈的过盈配合量在合理区间，避免长期转动后出现轴与轴承内圈的相对滑动，也要控制轴段的表面粗糙度，减少装配时对轴承内圈配合面的划伤。中间的多段阶梯结构，一方面是为了适配传感器内部的密封件、隔套等附属零件的安装尺寸，不同直径的台阶可以给这些零件提供轴向定位，防止零件在轴向上窜动影响密封效果或是检测精度，另一方面阶梯结构也能实现轴上载荷的分段承载，将传动过程中产生的径向力、轴向力分散到不同的轴段支撑位，避免应力集中在单一轴段导致的轴件疲劳断裂。最末端的小直径轴头是与被测执行端连接的部位，通常会采用过盈配合、键连接或是顶丝紧固的方式与外部构件连接，该轴段的长度设计充分考虑了不同安装场景下的连接余量，既不会因为轴头过长导致悬臂量过大引发转动时的挠曲变形，也不会因为轴头过短导致连接强度不足，在传递额定扭矩时出现连接失效的问题。

　　从安装边界与尺寸适配的角度来说，这款单轴的最大外轮廓是端部的圆盘结构，在设计安装腔体时需要预留出圆盘的转动空间，圆盘外圆与腔体内壁的间隙通常控制在1-2mm，既避免转动过程中出现刮蹭，也能防止外部粉尘、碎屑从间隙进入传感器内部。轴体的总长度需要匹配传感器的安装深度与外部执行端的连接距离，装配完成后轴体的轴向窜动量需要控制在0.02mm以内，保证传感检测元件与轴上检测位的相对位置稳定。轴系的支撑通常采用两个深沟球轴承分别布置在靠近圆盘端和靠近轴头端的位置，形成双支撑结构，提升轴体转动时的刚性，减少径向跳动。在实际选型应用时，需要根据传感检测的额定转速、传递扭矩大小来确认轴件的材质与热处理工艺，常规工况下采用45号钢调质处理即可满足强度要求，若是在腐蚀环境或是高转速工况下，则需要更换为不锈钢材质或是做相应的表面镀层处理，同时要核算轴件的临界转速，避免工作转速接近临界转速引发共振，损坏传感元件或是连接构件。这类单轴构件虽然结构看似简单，但作为传感检测单元里的核心传动零件，其每一段的尺寸公差、形位公差设计都直接影响整套检测装置的可靠性，在建模过程中需要严格按照装配关系确定各轴段的配合公差，同时要考虑加工工艺的可行性，比如轴段过渡处的圆角设计，既可以减少应力集中，也能避免车削加工时出现应力裂纹，轴端的倒角设计则是为了方便装配时顺利穿入轴承、密封件等零件，提升装配的顺畅度。
