传感器配套玻璃密封塞结构设计

　　在工业传感检测场景里，这类玻璃塞常配套接触式光学传感、压力传感单元使用，核心作用是在传感腔体的预留安装孔位实现透光封堵，同时保证腔体内部的密封性能，避免外界粉尘、水汽、油污侵入传感核心元件区域，造成检测精度偏移或者元件损坏。从实际工况适配来看，这类塞件多用于光电类传感器的端部光路通道位置，玻璃材质本身的透光特性可以保证光路传输无额外损耗，而配套的金属基座部分则承担结构固定与密封承压的作用，区别于全橡胶密封塞，玻璃材质可以耐受更高的工况温度，同时不会因为长期接触检测介质出现溶胀、透光率下降的问题，在有弱腐蚀介质的检测场景里，玻璃材质的化学稳定性也能保证长期使用的可靠性。

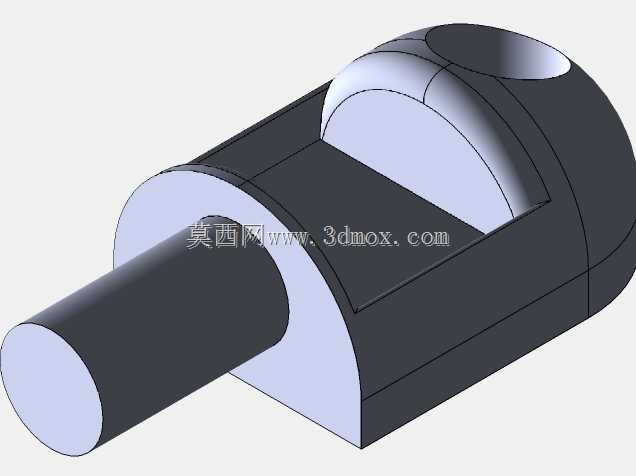

　　从结构设计逻辑来看，整个零件分为两个核心功能段，一侧的圆柱轴段是插入配合段，加工时需要严格控制外径公差，与传感腔体的安装孔采用小间隙配合外加密封圈辅助密封的装配方式，插入段的端面做了平切处理，保证光路入射或者出射时不会因为端面倾斜产生光路偏折，影响传感器的检测阈值。另一侧的半球形基座是限位承压段，半球形的外形一方面可以在装配时起到导向导入的作用，避免硬插造成安装孔内壁划伤，另一方面半球形的曲面结构可以分散装配压紧时的应力，不会像直角凸台那样在边角位置产生应力集中，长期受温度交变影响出现基座开裂的问题。基座顶部预留的横向通孔是装配施力位，安装时可以用专用卡钳插入孔位旋转拧紧，保证塞件与安装孔的配合到位，不会因为手工施力不均出现装配偏斜，导致密封失效或者光路偏移。

　　在安装边界的尺寸控制上，圆柱插入段的长度需要匹配传感腔体的壁厚，插入后端面刚好与腔体内壁齐平，不会突出到腔体内部遮挡光路，也不会凹陷过深造成光路在孔位内产生漫反射。半球基座的最大外径要比安装孔直径大2-3mm，形成足够的限位压紧面，保证密封圈被充分压缩，实现IP65以上的密封等级。顶部的横向通孔位置设置在半球基座的中心轴线上，通孔直径控制在适合标准卡钳插入的尺寸，既不会因为孔太小造成施力困难，也不会因为孔过大削弱基座的结构强度。玻璃部分与金属基座的连接采用高温烧结封装的工艺，结合面做了滚花处理，增大两者的结合力，避免在温度变化时因为两种材料的热膨胀系数差异出现结合面缝隙，造成密封失效。

　　实际选型适配时，需要根据传感器的工作压力调整基座的壁厚，高压工况下要适当增加半球基座的厚度，同时增大插入段与安装孔的配合长度，保证承压能力；如果是用于食品、医药行业的传感设备，玻璃部分需要选用食品级的硼硅玻璃，金属基座则采用304或者316L不锈钢材质，满足卫生级清洁要求。在建模过程中，半球曲面与圆柱段的过渡位置做了微小的圆角处理，避免加工时出现应力集中的尖角，同时也能在安装时顺畅导入安装孔，不会刮伤孔壁的密封圈。插入段的外圆粗糙度要求控制在Ra1.6以下，保证与密封圈配合时的密封效果，不会因为表面粗糙度过大造成密封圈磨损，缩短使用寿命。玻璃端面的粗糙度要求达到Ra0.8以下，同时做抛光处理，保证透光率满足光路传输要求，避免表面划痕造成光线散射。
