马自达13b Renesis三角活塞旋转动力装置

　　在民用性能车动力改装、小型航空动力试验、特种轻型动力装备研发场景中，三角活塞旋转式动力装置始终是结构工程师绕不开的特殊构型方向，不同于传统往复式活塞内燃机依靠曲柄连杆机构将活塞直线往复运动转换为旋转输出，这类旋转动力装置通过三角活塞在8字形型腔内的行星运动，直接完成进气、压缩、做功、排气四个工作循环，省去了往复运动部件的惯性损耗，在同排量级别下能输出更高的功率密度，整体结构也更为紧凑。这套13b Renesis构型的旋转动力装置，在结构设计上优先解决了传统转子发动机密封件磨损快、进排气效率不足的共性问题，侧排气口的布局调整让排气相位更贴合三角活塞的运动轨迹，减少了做功行程末端的废气残留，提升了充气效率。从三维结构的装配关系来看，

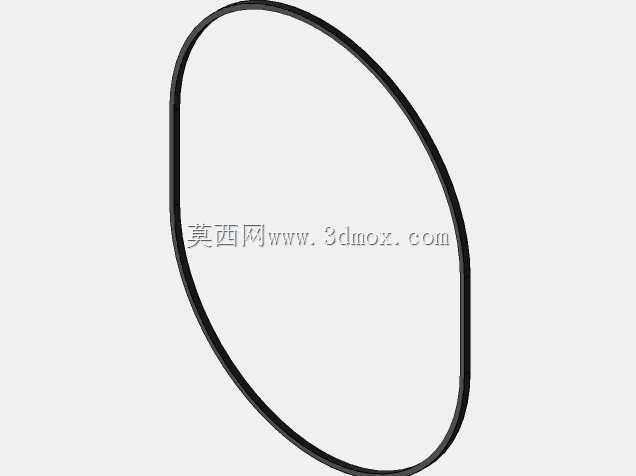

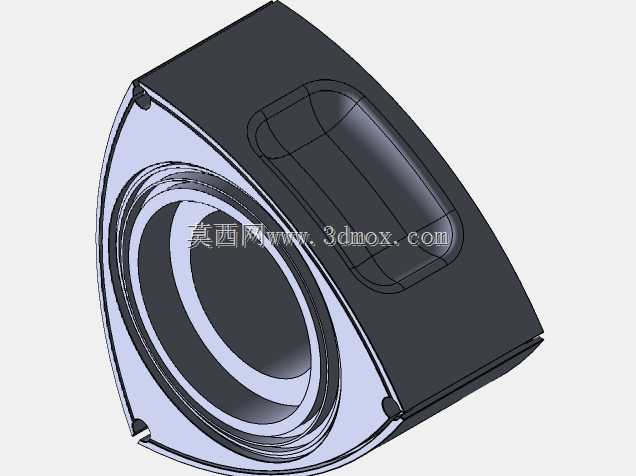

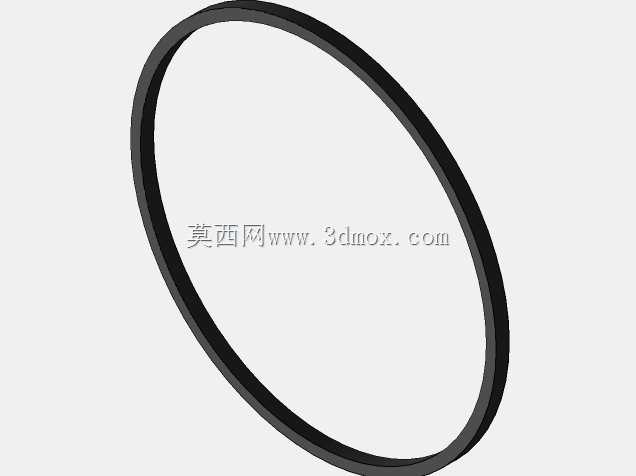

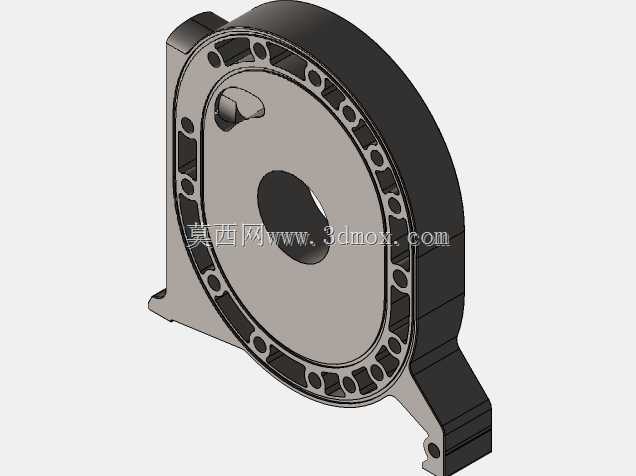

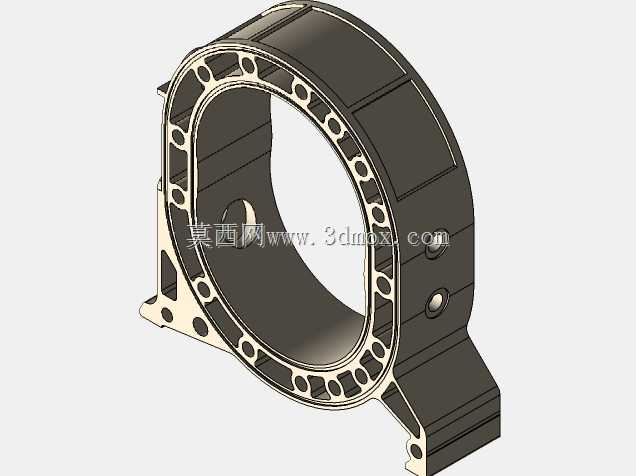

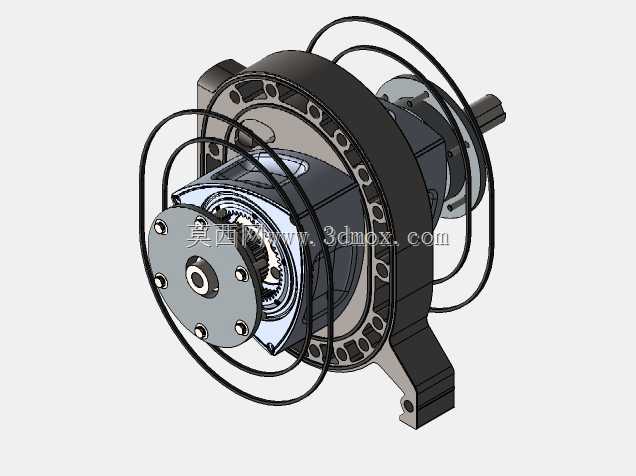

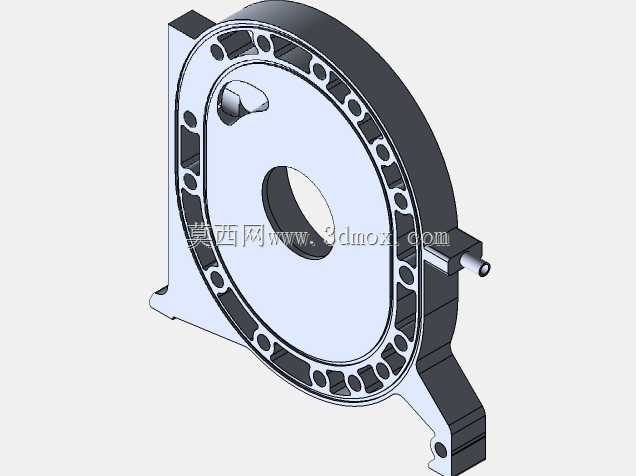

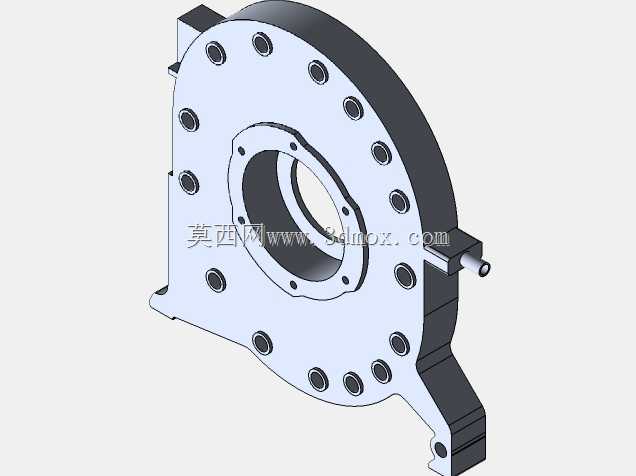

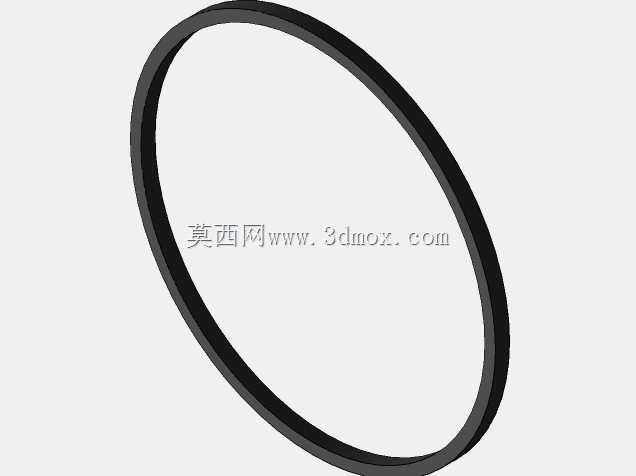

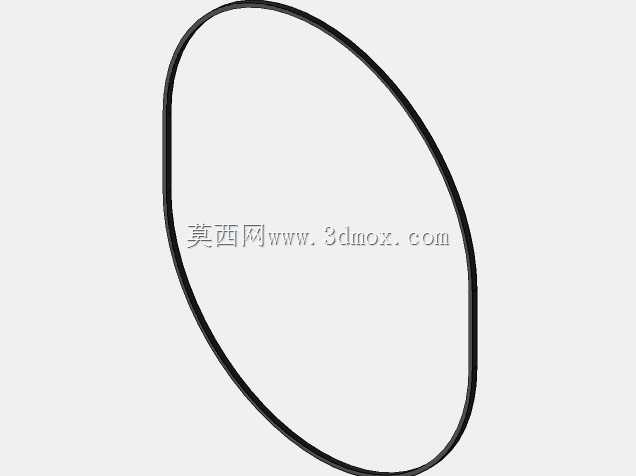

　　整个动力单元的支撑结构采用前后端盖夹装中间缸体的布局，输出轴贯穿前后端盖的轴承位，偏心轴颈与三角活塞的内齿圈、固定端的外齿轮形成固定速比的行星传动，三角活塞的三个顶角位置预留了密封件安装槽，侧密封片与角密封件的安装槽尺寸公差控制在微米级，避免工作过程中出现燃气窜漏。安装边界方面，整套动力装置的主体外壳为类圆形结构，底部带有两个对称的铸造型安装支脚，支脚位置预留了标准螺栓过孔，可直接适配多数后驱性能车的发动机舱安装位，也可通过转接支架适配小型固定翼无人机、轻型雪地摩托等特种装备的动力舱布局，输出轴端采用标准花键结构，可直接匹配对应规格的离合器总成或减速输入轴，不需要额外定制转接法兰。设计过程中，对三角活塞的冷却油路做了集成化处理，

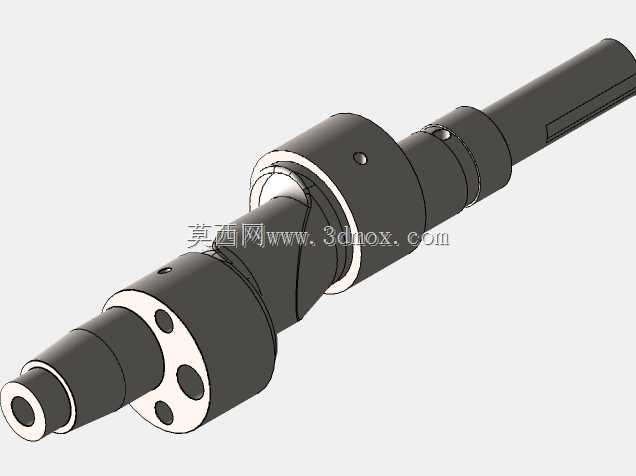

　　润滑油道直接布置在偏心轴内部，通过轴颈的油孔将压力油输送到三角活塞的内部冷却腔，带走活塞顶部的燃烧热量，避免三角活塞因局部过热出现型面变形，前后端盖的冷却水道采用环形布局，水流从端盖下部进入，环绕缸体一周后从上部流出，保证缸体型面的工作温度均匀，减少因热胀冷缩导致的密封件异常磨损。进排气接口布置在端盖侧方，进气口带有节气门安装法兰，可直接匹配常规的进气歧管与喷油组件，排气口位置预留了排气歧管的安装螺孔，不需要对缸体做二次加工即可完成外围附件的装配。不同于早期13b系列机型的周边进气布局，Renesis版本的进排气口全部设置在端盖侧面，取消了缸体周边的气口，让缸体型面的磨损更均匀，也降低了缸体的加工难度，

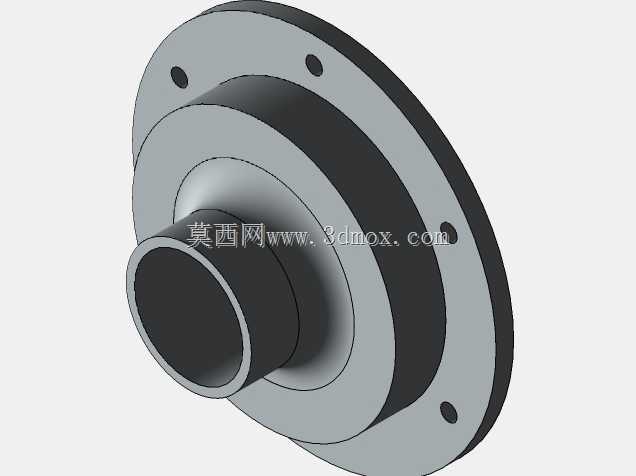

　　三角活塞的型面采用了特殊的耐磨涂层设计，在三维建模阶段就对活塞的运动轨迹做了全行程干涉检查，确保活塞在三个工作腔切换过程中，密封件始终与缸体型面保持均匀贴合，不会出现局部压力过大导致的密封件过早失效。针对这类动力装置的维修装配需求，模型中完整还原了所有紧固件的位置与规格，前后端盖的连接螺栓采用圆周等距布局，装配时可按照对角顺序逐步拧紧，避免端盖出现平面变形导致的漏油漏气问题，前端的皮带轮安装位预留了多楔带轮的安装空间，可直接驱动水泵、发电机等外围附件，后端的飞轮安装位带有定位销孔，保证飞轮与输出轴的同轴度，减少高速运转时的动平衡偏差。在实际工程应用中，这类旋转动力装置因为没有往复运动部件，运转时的振动远小于同功率的往复式内燃机，很适合对振动控制有要求的轻型动力场景，不过在结构设计时需要额外注意密封件的材料选型与润滑路径设计，这也是这类动力装置能否长期稳定运行的核心要点，这套三维结构完整呈现了13b Renesis机型的所有内部装配关系，可作为同类旋转动力装置结构设计、改装方案验证的参考依据，也可用于动力总成布置阶段的安装空间校核，帮助工程师提前预判外围管路、附件的安装干涉问题。
