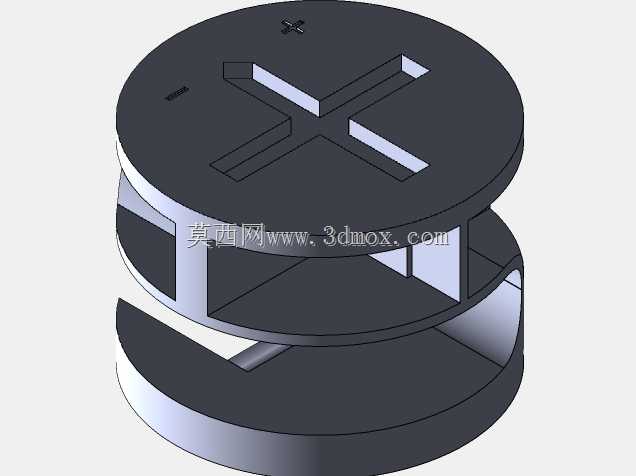

十字槽双层堆叠式传感安装基座结构

　　既保留了内部足够的空腔用于放置传感电路板、接线端子，又通过筋条的支撑提升整体结构的抗挤压能力，避免安装时拧紧固定件或是墙面受力造成基座变形挤压内部元件。顶部开设的十字形通槽并非随意设计，一方面是作为光线入射的通道，让下方空腔内放置的光敏元件能够无遮挡接收环境光照，十字构型相比单条直槽可以覆盖更大的入射角度范围，不会因为人员走动、家具摆放遮挡单侧光线就造成检测数值偏差；另一方面十字槽的边缘可以作为电路板安装的定位卡点，电路板上对应设置的凸点卡入槽体侧边后，不需要额外打螺丝就能完成周向固定，减少装配工序的零件数量，提升组装效率。从安装边界尺寸来看，基座整体外径需匹配常规86型暗盒的开孔适配范围，整体高度控制在30mm以内，在楼宇环境监测、智能家居光照采集系统的布设场景中，这类十字槽双层堆叠结构的传感安装基座，是光照度传感单元嵌入安装的核心承载部件，主要用于室内吊顶、墙面暗装点位的传感模块固定，解决传统明装传感件突出墙面易积灰、与装修风格不协调的问题，同时为内部传感电路板提供稳定的防护与定位支撑。从实际使用场景来看，这类基座多适配嵌入式安装工况，安装时需在吊顶石膏板或墙面装饰层开出与基座外径匹配的圆形开孔，将基座卡入开孔后，依靠下层结构的外翻边与装饰层背面贴合，上层端面与装饰面齐平，不会突出安装面，避免日常清洁剐蹭或是人员走动误碰造成的传感件移位。结构设计上采用双层圆盘堆叠的中空构型，上下两层圆盘之间通过周向均匀分布的竖向筋条连接，

　　能够适配多数家装吊顶12-25mm的装饰层厚度加上内部空腔的走线空间，不会因为基座过高顶到吊顶内部的龙骨或是管线；下层圆盘的外翻边宽度设置在3mm左右，既能够保证卡入开孔后不会从装饰面脱出，又不会因为翻边过宽需要扩大开孔尺寸，破坏装饰面的完整性。结构细节上，顶部圆盘表面预留的小型凹点是安装定位标记，施工时将标记对准房间采光面方向，能够让十字槽的长槽方向与窗户入射光线方向平行，最大化光线接收效率；上下层之间的周向缺口是走线通道，传感模块的供电线、信号线可以从任意缺口位置引出，接入墙面内部的预埋管线，不需要在基座上单独开设穿线孔，适配不同方向的管线排布，降低现场施工的对线难度。材质选型上这类基座多采用阻燃ABS注塑成型，

　　表面做哑光黑处理，一方面哑光表面不会反射光线，避免自身反光造成光敏元件检测数值偏高，另一方面黑色材质可以隔绝侧面从安装缝隙渗入的杂散光，仅保留顶部十字槽进入的有效环境光，提升光照检测的准确度。在结构强度校核层面，竖向筋条的厚度设置为1.8mm，既能够承受安装时手指按压推入开孔的受力，不会发生筋条断裂，又不会因为筋条过厚占用过多内部空腔空间，挤压电路板的放置区域；顶部圆盘的厚度设置为2mm，能够承受日常清洁时抹布擦拭的摩擦力，不会出现盘面凹陷变形。实际装配过程中，内部的传感电路板放置在下层圆盘的支撑面上，十字槽的下边缘刚好压在电路板的边缘上方，限制电路板的上下窜动，周向通过十字槽的侧壁限制电路板转动，整个装配过程不需要额外的紧固件，

　　仅靠结构自身的卡扣限位就能完成组件固定，大幅降低产线装配的工时消耗。这类结构的基座除了用于光照度传感之外，调整顶部槽型与内部空腔尺寸后，也可适配温湿度、人体红外等同类嵌入式安装的墙面传感单元，只需要更换对应槽型的上盖就能适配不同传感元件的采光、感应需求，具备较强的结构通用性，能够减少同系列传感产品的基座开模数量，降低零部件的生产与管理成本。现场安装调试时，基座推入开孔后，依靠上下层圆盘之间的间隙夹住装饰层板材，不需要额外的固定卡簧或是螺丝，单人即可完成安装作业，相比传统螺丝固定的传感基座，安装效率提升60%以上，后期维护时只需要用平口螺丝刀插入十字槽的缝隙轻轻撬动，就能将基座从开孔中取出，方便更换内部传感元件或是检修线路，不会破坏周边的装饰面。
