传感器安装用网格布线支撑框架

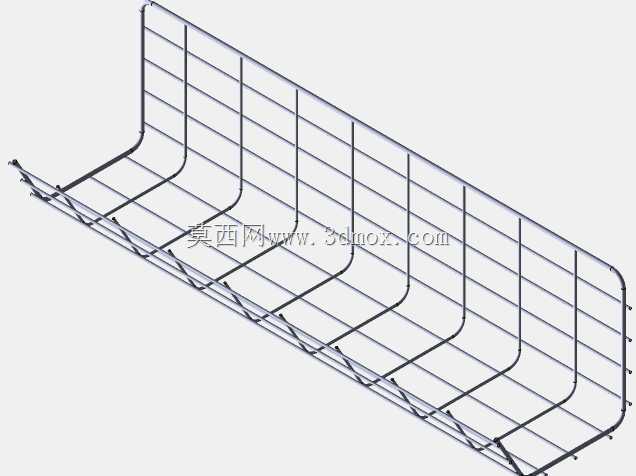

　　在工业现场传感器布设的场景里，这类网格支撑框架的使用频率极高，不管是生产线的检测工位传感器走线，还是设备集群的分布式传感线路排布，都需要这类构件来完成线缆的承托与安装基准的搭建。很多现场布线作业里，施工人员常遇到线缆排布杂乱、传感器安装基准难统一的问题，这类网格框架刚好能解决这类痛点，开放式的网格结构不会积留灰尘与冷凝水，在车间多尘、存在少量凝露的环境下，比封闭式线槽更适配传感线路的布设需求，不会因为槽内积污导致线缆老化加速。从结构设计逻辑来看，这款框架采用纵横交错的金属丝焊接成型，纵向的主筋承担整体的承重载荷，横向的辅筋形成规整的网格空隙，既可以用来穿扎带固定传感线缆，也能作为传感器安装附件的卡接位点，不需要额外在框架上打孔，

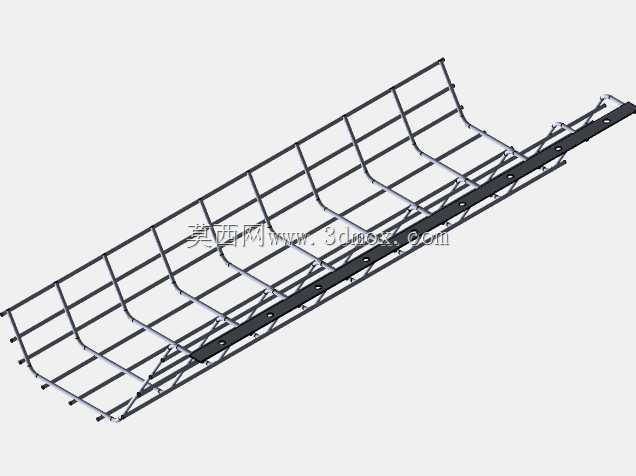

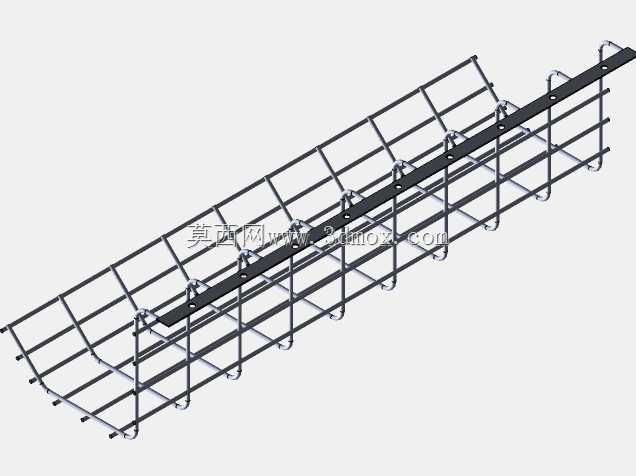

　　现场施工时可以根据传感器的实际安装位置，灵活选择固定点，适配不同间距的传感器布设需求。框架一侧设置的长条安装板是整个构件的核心安装基准，板上预留的等距安装孔，既可以通过螺栓将整个框架固定在设备侧壁、支架立面上，也能通过卡箍将框架挂载在现有管线、型材立柱上，安装边界的适配性很强，不需要针对特定安装面做额外的改制。实际选型时需要注意，这类框架的有效承托宽度要匹配布设的传感线缆总直径，预留出至少三分之一的空余空间，避免后期追加传感器线缆时出现排布拥挤的情况；框架的整体长度可以根据现场布线距离做拼接，网格结构的端部可以通过配套的卡扣直接对接，不需要额外的焊接或者打孔作业，拼接后的框架整体平整度偏差控制在很小的范围内，

　　不会出现局部塌陷导致线缆受力弯折的问题。从功能特性上来说，开放式网格结构能让运维人员直观看到每一根传感线缆的走向，排查线路故障时不需要拆开封闭式槽盖，能大幅缩短传感线路的故障排查时间，对于需要快速定位信号故障的自动化产线来说，这点优势尤为明显。框架的金属丝弯折处都做了圆弧过渡处理，不会出现尖锐毛刺划伤线缆绝缘层的问题，哪怕是拖拽线缆调整位置时，也不会破坏线缆的外护套，能有效降低传感线路因为绝缘破损出现的信号干扰问题。设计这类框架的时候，需要重点考量焊接点的强度，每一个纵横筋的交叉点都要做牢固的熔接，避免现场安装或者后期运维时出现网格散架的情况；长条安装板的平面度也要做控制，确保安装后框架和安装面贴合紧密，

　　不会因为长期受载出现安装板变形导致框架倾斜的问题。在不同的应用场景里，这类框架的安装方式也有区别，在设备内部布设传感器时，通常将框架通过安装板固定在设备的内壁型材上，线缆沿着网格内侧排布，传感器的引线直接从就近的网格空隙引出接至传感器端，走线路径最短，能减少信号传输的线损；在车间桥架上布设分布式传感器线路时，可以将多个框架拼接成长距离走线通道，通过安装板挂载在主桥架的侧方，和动力线缆分隔开，避免动力线的电磁干扰影响传感器的信号传输精度。很多现场施工人员容易忽略框架的安装高度边界，其实这类网格框架安装时要和周边的运动部件预留足够的安全距离，避免设备运行时的振动或者部件位移剐蹭到框架上的线缆，同时框架的底部要预留出运维操作的空间，方便后期更换线缆或者调整传感器位置时的手部操作。从结构强度的角度来说，这款框架的主筋直径选型适配常规传感线缆的承重需求，哪怕布满线缆也不会出现明显的下挠变形，横向辅筋的间距设置刚好匹配常规扎带的宽度，固定线缆时扎带不会从网格空隙中滑脱，固定可靠性很高。
