喷管流场实验测试装置结构设计

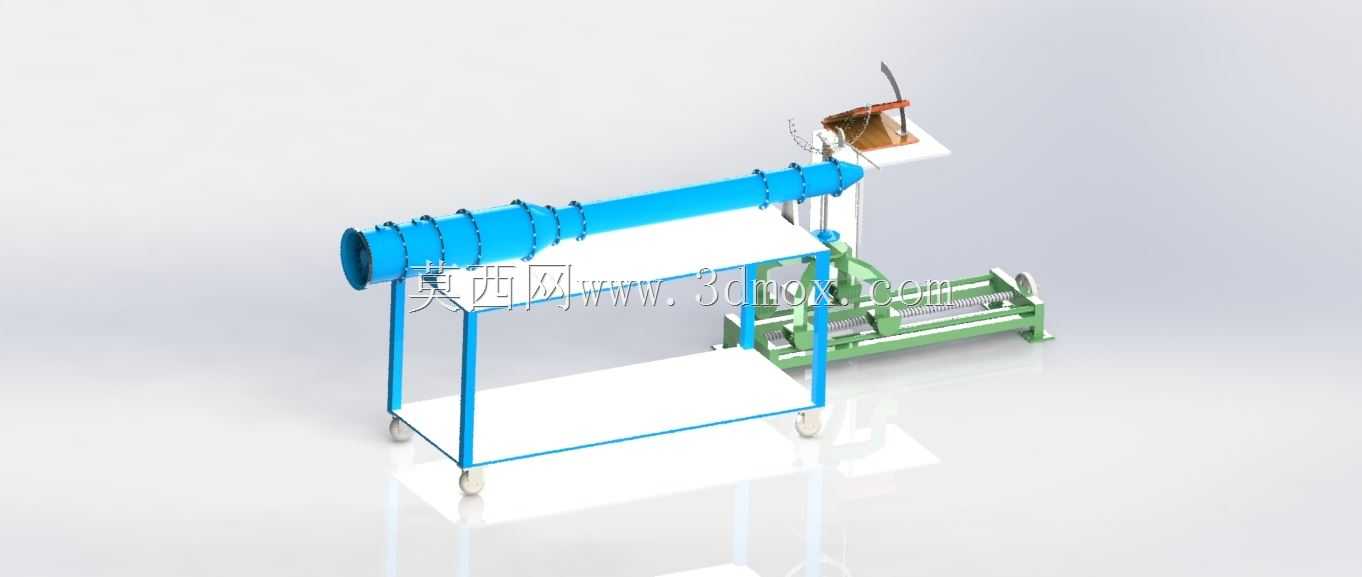

　　这套喷管流场实验装置，主要面向流体力学相关实验教学、喷管结构性能验证场景搭建，可完成不同构型喷管的流场参数采集、流动状态观测、压力流速分布测试等核心实验任务，是流体实验室开展喷管相关研究的基础台架类设备。整套装置采用分体模块化布局，核心流道段为水平布置的圆筒形喷管安装段，筒体采用分段法兰连接结构，可根据实验需求快速更换不同型面、不同收缩比、不同出口构型的喷管试件，无需整体拆解台架，大幅降低实验准备阶段的拆装工作量。筒体下方采用方管焊接的双层支撑台架作为承载主体，台架支腿底部配置万向脚轮，单轮带刹车锁定结构，既可以满足实验室内不同工位间的转场移动需求，锁定后也能保证实验过程中台架无位移、无晃动，避免振动对流场参数采集精度造成干扰。

　　台架上层台面用于承托喷管筒体段，下层置物平台可放置实验配套的压力采集模块、数据传输线缆、备用密封件等辅助配件，提升实验操作过程中的取放便利性。喷管筒体的出口端配套设置测试工位调节机构，该机构采用绿色喷涂的型材框架作为支撑，搭配可沿水平、垂直方向微调的安装滑台，可固定热线风速仪、压力探针、流场显示设备等不同类型的测试传感器，滑台的调节行程覆盖喷管出口全截面范围，可完成喷管出口不同径向位置、不同轴向距离的流场参数逐点采集，滑台的进给采用手轮驱动的丝杠传动结构，进给精度可满足常规流体实验的测点定位要求，调节过程无卡顿、无空程，定位后可通过锁止结构固定位置，避免测试过程中测点偏移。喷管筒体的入口端配套设置气流整流段，内部安装多层整流网，

　　可对进入喷管的来流进行整流处理，消除来流的大尺度涡旋、偏流等问题，保证进入喷管段的气流均匀稳定，提升实验数据的可重复性与准确性。整套装置的安装边界充分考虑常规实验室的空间条件，台架整体宽度控制在1.2米以内，长度控制在2.2米以内，高度控制在1.5米以内，可适配常规实验室的标准实验台摆放空间，同时预留足够的操作空间，方便实验人员完成喷管更换、测点调节、设备接线等操作。在结构设计过程中，喷管筒体段的壁厚经过强度校核，可承受常规低速流场实验的内部风压，法兰连接面采用橡胶密封圈进行密封，避免连接位置出现漏气问题，保证流道内的压力参数稳定。支撑台架的方管型材选型经过承重计算，可承载筒体段、测试机构以及配套采集设备的总重量，

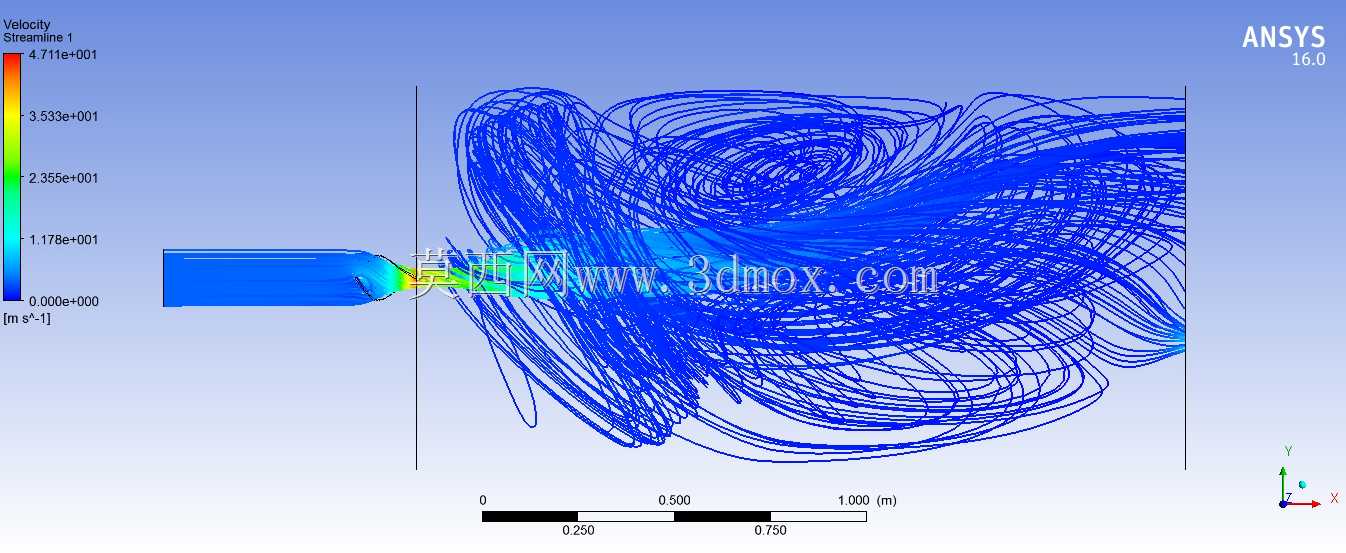

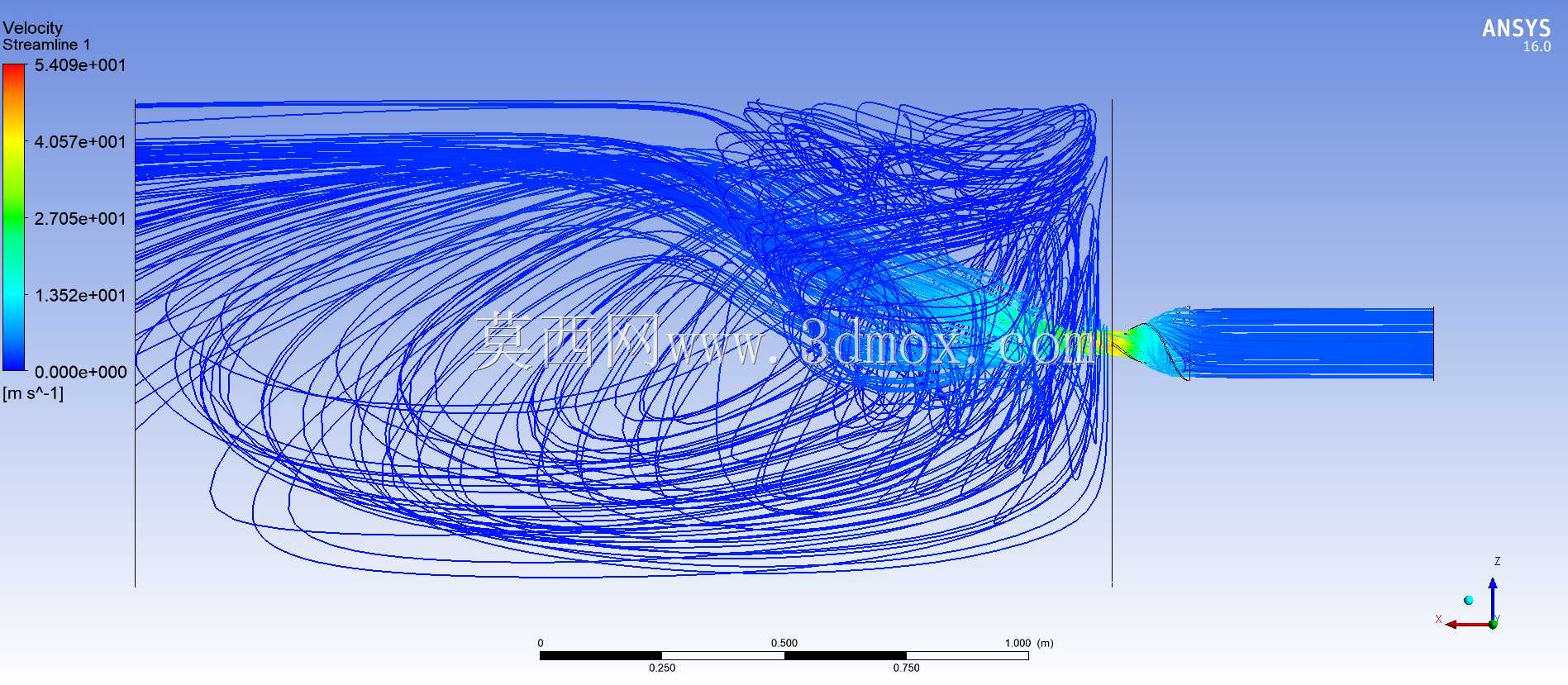

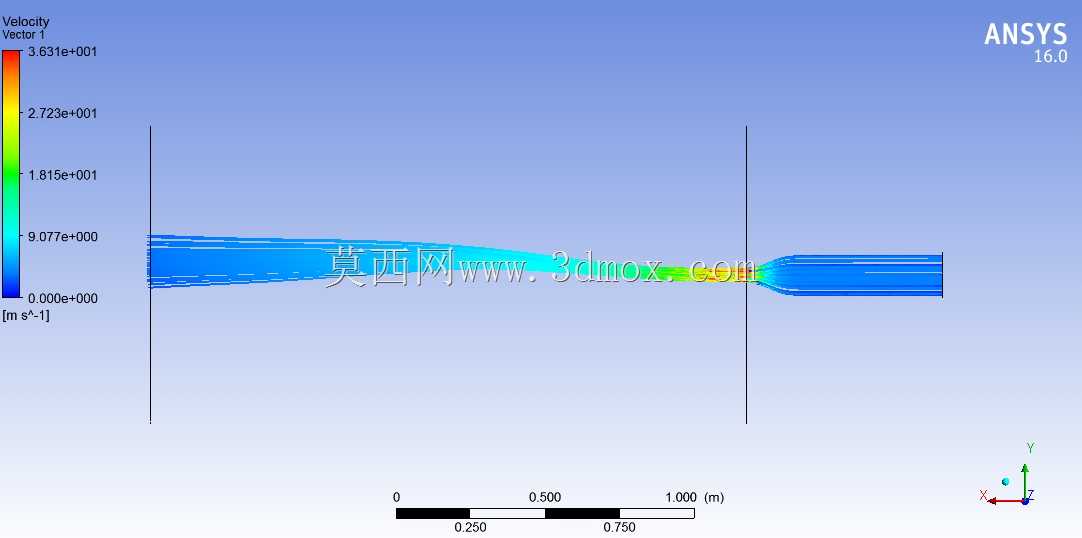

　　长期使用无明显形变。测试滑台的导轨选型满足重复定位精度要求，多次调节后测点位置偏差控制在实验允许范围内。装置的所有外露金属结构件均做防锈喷涂处理，适配实验室长期使用的环境要求，避免锈蚀影响结构精度与外观状态。在实际使用过程中，实验人员可根据研究目标，更换收缩喷管、缩放喷管、异形截面喷管等不同试件，配合不同的测试传感器，完成喷管流量特性、出口速度分布、压力损失、流场结构观测等多类实验项目，既可以用于高校流体力学相关课程的教学演示实验，也可支撑喷管结构优化相关的基础研究测试工作。整套装置的结构设计充分考虑实验操作的便利性，所有需要频繁拆装、调节的位置均采用快拆结构或手拧紧固件，无需使用专用工具即可完成常规操作，降低实验过程中的操作门槛。台架的脚轮配置兼顾移动性与稳定性，移动时无需额外吊装设备，两名实验人员即可推动完成转场，锁定后脚轮的支撑刚度足够，不会因气流脉动或人员触碰产生晃动。测试机构的滑台调节范围经过匹配设计，可覆盖从喷管出口截面到下游10倍管径距离的轴向测试范围，径向调节范围覆盖喷管全截面直径，可完整采集喷管出口核心流区与剪切层区域的流场参数，满足绝大多数喷管流场实验的测试需求。
