双片夹装式平板脚轮结构设计

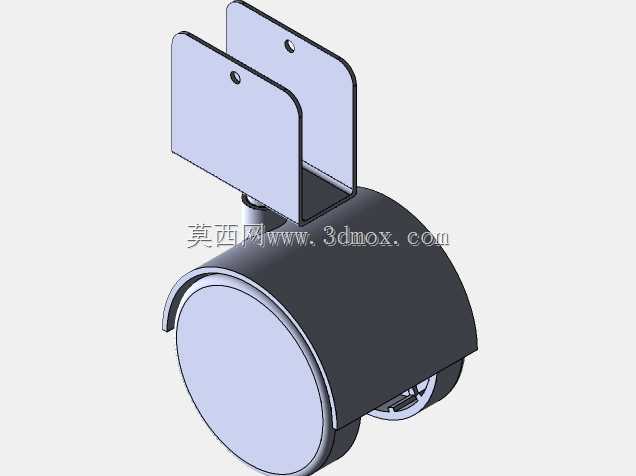

　　这款双片夹装式平板脚轮，是针对小型仪器仪表、轻型置物架、办公移动柜体这类需要频繁短距离移位、同时对安装空间有紧凑要求的场景开发的行走支撑部件。日常在实验室仪器台、小型检测设备、商用展示柜的结构选型里，这类脚轮的应用占比不低，核心是它不需要额外做复杂的安装座适配，直接通过顶部的双片夹装结构卡入设备底部的预留安装槽，再通过两个安装孔位锁紧紧固件即可完成装配，相比传统的平板式单安装面脚轮，它的安装定位更精准，不会出现安装后脚轮偏斜、行走时卡滞的问题。

　　从功能特性来看，这款脚轮采用全包式轮架设计，滚轮外侧有弧形的轮罩包覆，一方面能避免设备移动过程中毛发、细线、车间地面的碎屑卷入滚轮转轴，减少日常维护的频次，另一方面轮罩的圆弧过渡也能避免移动时磕碰人员脚踝或者周边设备的边角，降低磕碰损伤的风险。滚轮采用静音耐磨的硬质复合材质，在环氧地坪、瓷砖地面、实木地板上行走时不会产生明显的滚动噪音，也不会在地面留下压痕或者轮印，适合对环境噪音、地面整洁度有要求的室内场景使用。滚轮的转动副内置了自润滑轴套，不需要定期加注润滑脂，长期使用也不会出现转轴卡涩、转动异响的问题，双轮并排的布局也让单轮的承载压力被分摊，整体承载稳定性比单轮结构更好，移动时遇到地面微小的接缝、地毯边缘这类小障碍时，通过性更顺畅，不会出现卡轮停顿的情况。

　　设计思路上，这款脚轮优先考虑了安装便捷性和空间利用率，顶部的双安装片采用平行垂直布局，安装片上的安装孔位做了沉头处理，锁紧紧固件后螺丝头不会突出安装片表面，避免和设备底部的其他结构产生干涉。安装片和轮架的连接部位做了圆弧过渡加强，没有尖锐的直角应力集中点，在承受额定载荷时，连接部位的应力分布更均匀，不会因为长期受载出现焊缝开裂或者支架变形的问题。轮架和滚轮的连接转轴采用铆压式装配，没有外露的卡簧或者销钉，整体外观更整洁，也避免了外露紧固件松动脱落导致脚轮散架的风险。

　　从安装边界和尺寸适配的角度来说，这款脚轮的整体高度控制在较低的范围，安装后设备底部离地面的高度不会过高，能避免设备重心上移导致的停放稳定性下降问题，适合本身重心偏高的轻型仪器设备使用。双安装片的间距是按照常规轻型设备底部的安装插槽标准尺寸设计的，安装时不需要额外对设备底部的安装位做二次加工，直接插入后锁紧螺丝即可，两个安装孔的孔位公差控制在合理范围，能适配常规的M4或者M5规格的紧固件，安装容错率较高。滚轮的宽度和直径做了匹配优化，在保证足够承载接触面积的前提下，整体轮组的宽度不会过大，不会出现安装后轮组突出设备侧边、影响设备整体外观的问题。轮罩的边缘做了卷边处理，没有锋利的裁切毛边，装配和后期维护时不会划伤操作人员的手部。在实际选型使用时，需要注意这款脚轮的额定承载范围，适合单轮承载在十公斤级别的轻型设备，不适合重型货架或者工业重载设备使用，安装时要保证四个脚轮的安装面处于同一水平面，避免单个脚轮受力过大导致过早磨损，日常使用时如果地面有较大的障碍物或者台阶，需要抬升设备通过，不要强行硬推，避免轮架受冲击变形影响转动顺畅度。
