带转向支架重载万向脚轮结构设计

项目分类:脚轮 发布时间:2022-02-22 ID:559762
  • 带转向支架重载万向脚轮结构设计
  • 带转向支架重载万向脚轮结构设计
  • 带转向支架重载万向脚轮结构设计
  • 带转向支架重载万向脚轮结构设计
  • 带转向支架重载万向脚轮结构设计
  • 带转向支架重载万向脚轮结构设计
  • 带转向支架重载万向脚轮结构设计
  • 带转向支架重载万向脚轮结构设计
  • 带转向支架重载万向脚轮结构设计

  在工业物流转运、工装台架移位、中小型设备移动部署的场景里,脚轮是直接决定移动顺畅度与承载可靠性的核心基础部件,这款带转向支架的万向脚轮结构,针对车间内频繁移位的重载工位器具、可移动设备底座做了适配优化。从实际使用场景来看,这类脚轮常应用在车间工具车、移动工作台、中小型检测设备机架、物流周转台车的底部,需要同时满足垂直方向承载、水平方向滚动、绕主销轴线转向三个核心运动需求,设计时首先要平衡承载能力与转向灵活性的矛盾,避免重载下转向卡滞、滚动阻力过大的问题。

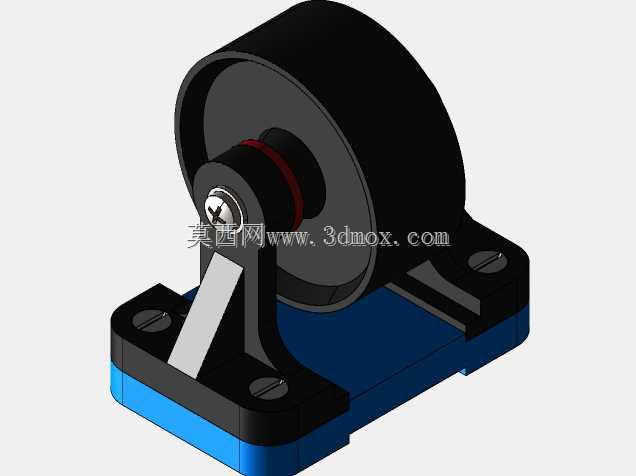

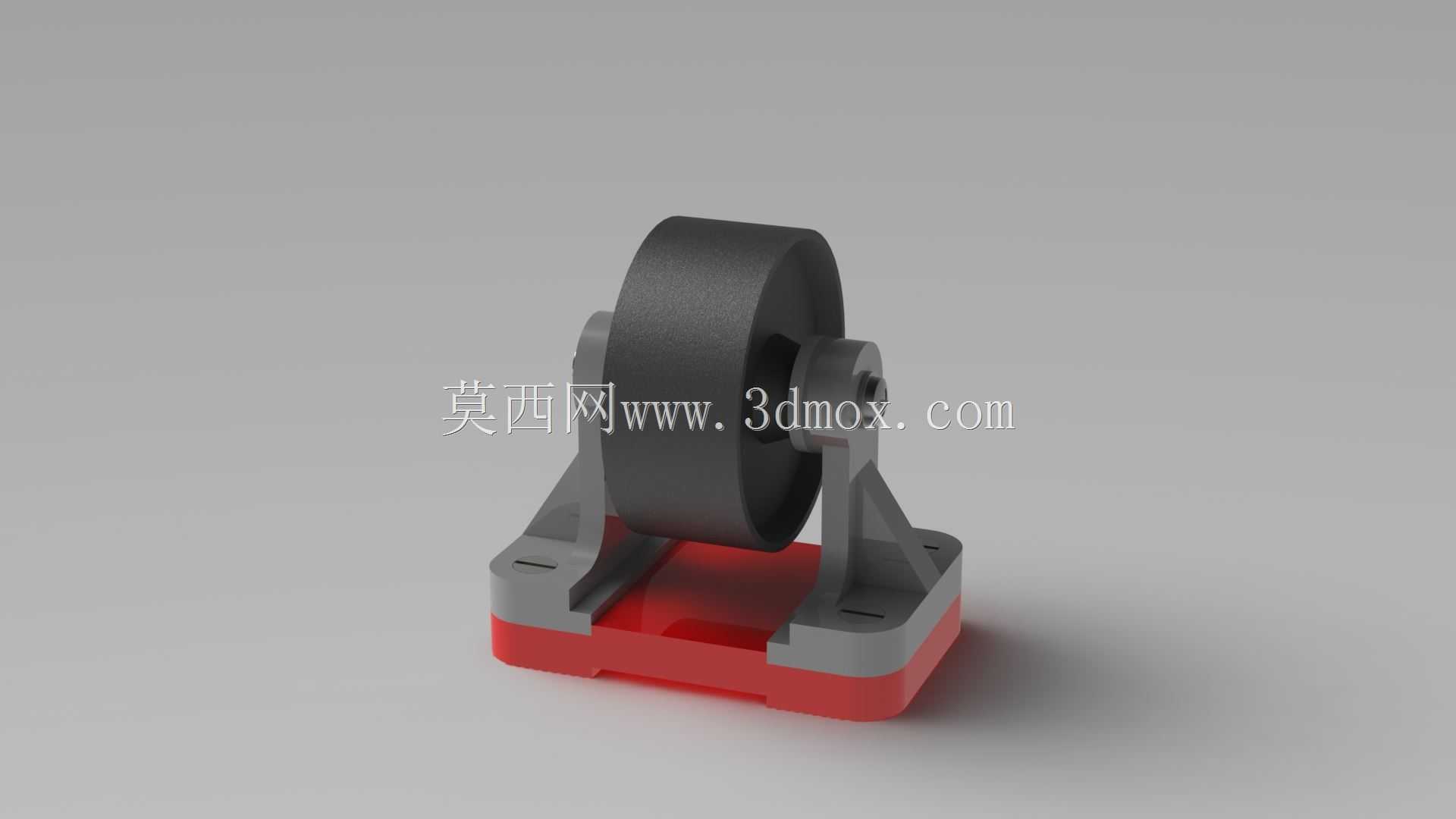

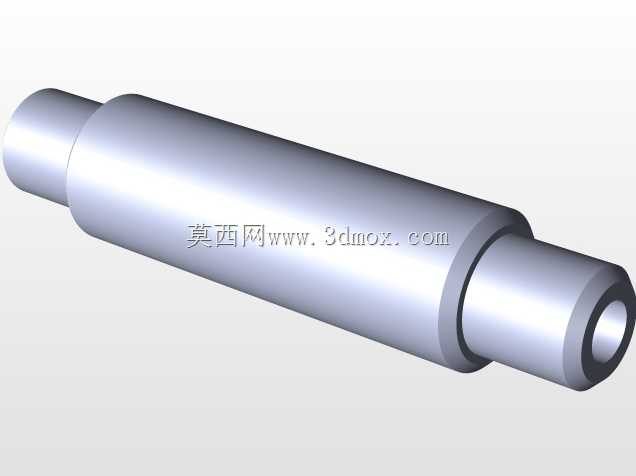

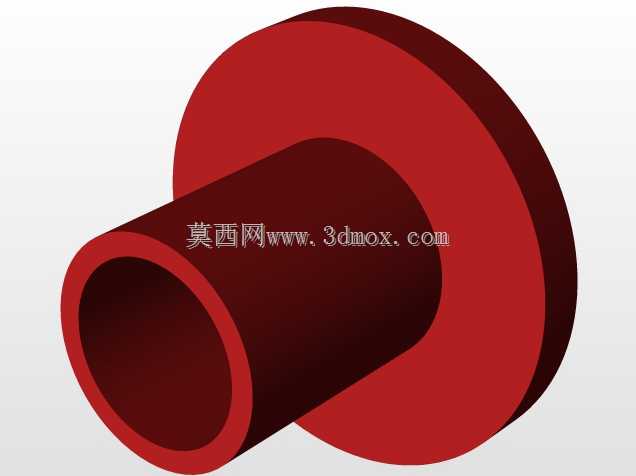

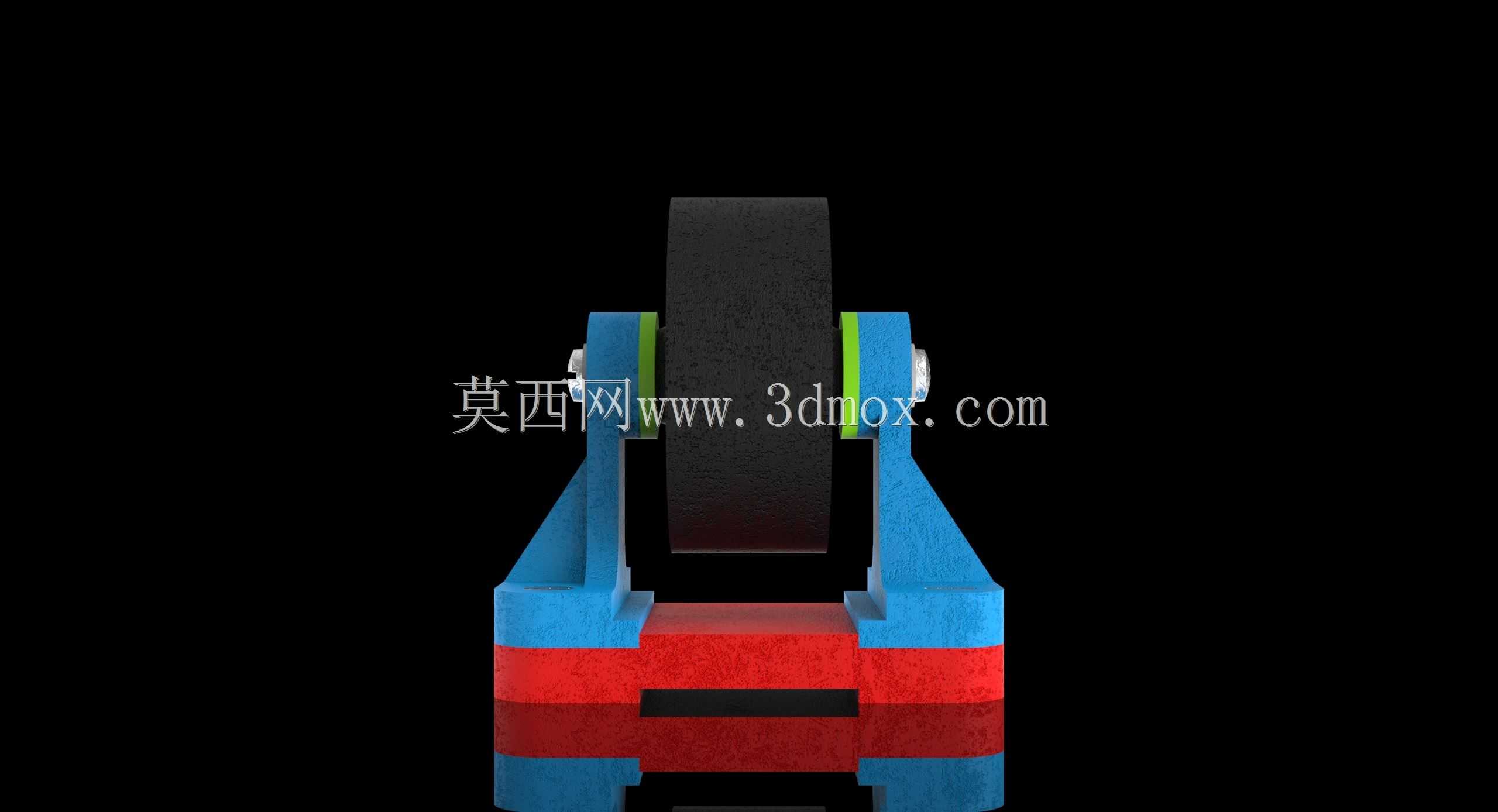

  结构组成上,这款脚轮分为滚轮、轮轴、双侧支撑支架、安装底座、主销转环几个核心部分:滚轮部分采用复合结构设计,外层接触地面的部分选用弹性缓冲材质,可在车间环氧地坪、水泥地面、钢板地面等不同工况下滚动时吸收微小震动,避免硬接触产生的噪音与地面划伤,内层轮芯采用高强度刚性材质,保证轮体受压时不会出现过量形变,维持滚动的圆度精度;轮轴贯穿滚轮中心,两端与双侧支撑支架做过盈配合连接,配合位置预留了润滑介质存储间隙,长期使用时可定期补充润滑脂,降低轴与轮套之间的转动摩擦,避免干磨导致的轮体卡滞。

  支撑支架采用双侧立式支撑结构,从轮轴两端向上延伸后汇合到主销连接位置,支架截面做了变厚度设计,靠近轮轴的受力集中区域厚度更大,向上靠近主销的位置逐步过渡到均匀厚度,在保证整体结构强度的前提下尽可能降低支架自重,减少不必要的材料冗余;主销位置设置了独立的转环结构,允许支架整体绕垂直主销轴线做360度旋转,实现任意方向的转向功能,转环内部采用平面推力承载结构,可将上部传递来的垂直载荷均匀分散到转环整个接触面上,避免局部应力集中导致的转环压溃、转向卡顿问题。

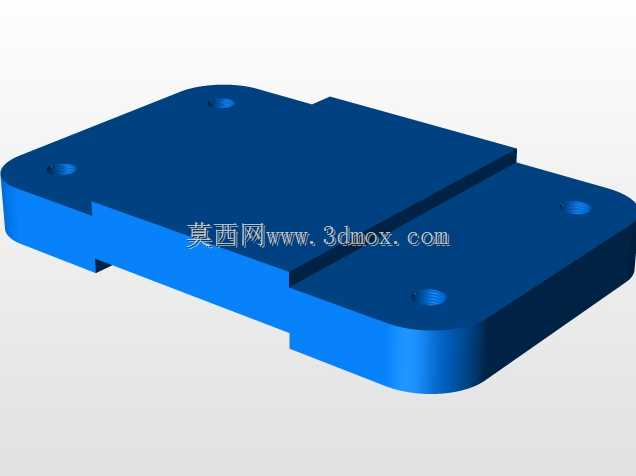

  安装端采用法兰式安装结构,安装底座上预留了对称分布的螺栓过孔,安装时可通过螺栓将脚轮整体固定在设备底部的安装板上,相比杆式插入安装的脚轮,法兰安装的接触面积更大,承载时连接位置的应力分布更均匀,适合重载场景下的可靠固定,安装边界上需要注意,设备底部的安装平面需要保证足够的平面度,避免安装时底座受迫形变导致主销轴线倾斜,进而影响转向灵活性;设计时预留的安装孔位间距适配行业通用的脚轮安装尺寸,可直接替换同规格的传统脚轮,不需要对设备底座做额外的改孔加工。

  从尺寸匹配角度,这款脚轮的滚轮直径适配100-150mm的常用重载脚轮规格,滚轮宽度根据承载等级做对应匹配,安装后整体高度控制在常规移动设备的离地间隙范围内,不会因为脚轮高度过高导致设备整体重心上移,影响移动时的稳定性;转向间隙设计上,主销转环预留了合理的配合间隙,既不会因为间隙过小导致热胀、杂质进入后卡滞,也不会因为间隙过大导致转向时出现明显晃动,推行时的方向跟随性更好。

  实际使用中,这类脚轮的滚轮滚动阻力系数控制在合理区间,单人即可推动数吨重的带脚轮设备移位,转向时只需要施加很小的侧向力即可完成方向调整,不需要将设备整体抬升转向;支架的表面做了防锈涂层处理,可适应车间内少量切削液飞溅、潮湿空气的工况,不会轻易出现锈蚀卡滞的问题;轮体的材质选择也兼顾了无痕要求,在环氧地坪上滚动时不会留下黑色轮印,满足洁净车间、装配车间的地面防护要求。

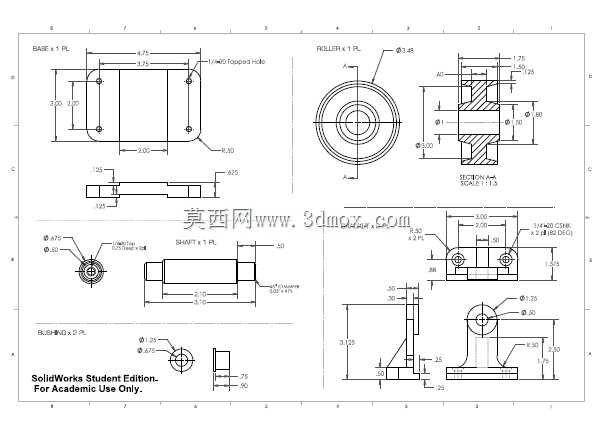

  建模过程中,对各个运动部件的配合间隙做了精准还原,轮轴与滚轮的转动配合、主销转环的旋转配合、安装法兰的螺栓孔位置都按照实际加工公差做了对应设置,可直接用于脚轮选型时的装配干涉检查、设备移动时的运动轨迹模拟,也可作为非标脚轮改型设计的基础参考模型,帮助结构工程师快速完成移动类设备的行走机构设计,减少重复建模的工作量,同时可提前验证安装空间是否满足脚轮转向、滚动的运动边界,避免实际加工装配后出现运动干涉、安装位置不匹配的问题。
