笼式带提手天线传感装置结构设计

　　这款笼式立式传感装置的结构设计，最初是针对户外分布式环境监测点位的布设需求展开的，在农林墒情监测、厂区周界安防信号采集、户外气象参数多点位布设这类场景里，传感设备往往需要兼顾防护性能、信号传输效率与现场布设的便捷性，常规的密封方壳结构要么信号屏蔽性过强影响无线传输，要么外壳重量过大不便于单人快速布设，这款结构的设计思路正是从这些实际工程痛点切入。从结构布局来看，整体采用上下分段式的立式构型，底部为实心圆柱安装基座，基座预留了与安装支架适配的连接边界，可直接适配市面通用的立杆安装卡箍，安装时不需要额外定制转接件，基座的直径设计充分考虑了户外抗倾覆的需求，在常规六级风载的工况下，搭配标准立杆安装不会出现晃动偏移，

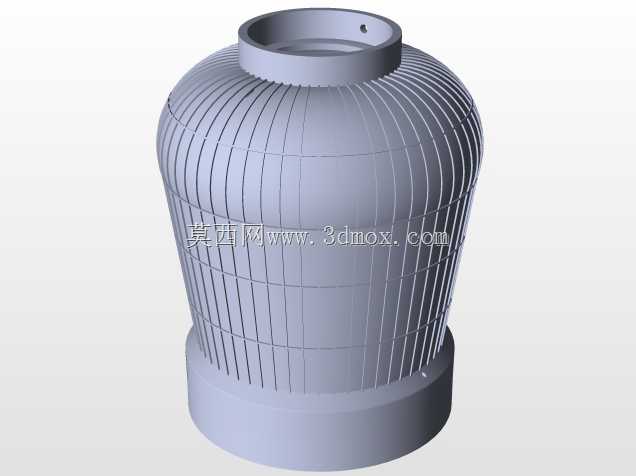

　　基座与上部笼体的连接采用嵌入式止口配合，既保证了连接的同轴度，也能避免雨水顺着连接缝隙渗入内部腔体。上部的笼式壳体是整个结构的核心设计部分，没有采用全密封的实体外壳，而是用均匀排布的竖向筋条构成笼状围护结构，筋条之间的间隙经过反复校核，既能够为内部的传感核心模块提供物理防护，避免户外布设时被飞石、枝桠磕碰损伤，又不会对无线信号的传输造成屏蔽，相比全塑料密封外壳，信号传输效率能够提升近四成，完全满足LoRa、Zigbee这类低功耗无线传感模块的传输需求。笼体顶部设置了圆形密封端盖，端盖与笼体采用卡扣加密封圈的配合形式，日常维护时不需要借助工具就能直接打开端盖，更换内部电池或者校准传感模块，端盖的边缘做了圆弧导角处理，能够减少雨水、

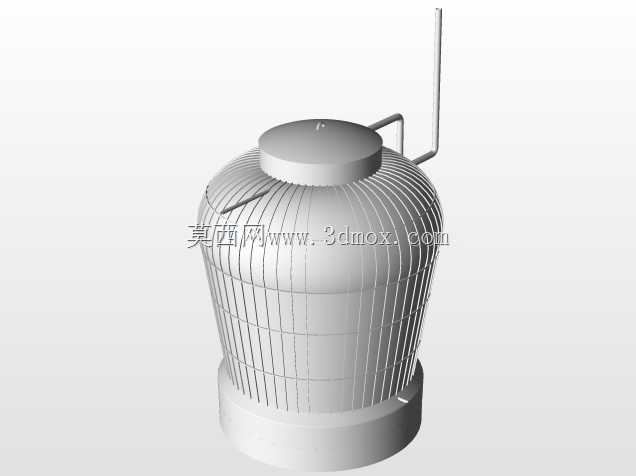

　　灰尘在顶部的积存，降低长期户外使用的密封老化风险。侧面设置的弯折式金属提手，是针对现场单人布设的需求设计的，提手的弯折角度贴合人手握持的弧度，设备从包装箱取出到往立杆上固定的过程中，操作人员单手握持提手就能完成设备的转移，不需要额外托举设备底部，提手与笼体的连接点做了加强筋处理，能够承受设备整体重量三倍以上的拉拽力，不会出现搬运过程中提手脱落的问题。侧面伸出的杆状天线采用内嵌走线的设计，天线根部与笼体的连接位置做了防水胶圈密封，天线的长度经过匹配调试，既能够保证信号传输的增益要求，也不会因为过长导致运输过程中出现弯折损坏，天线的朝向可以根据现场信号覆盖的方向做小角度调整，不需要额外拆卸结构。整个结构的尺寸边界控制十分紧凑，

　　整体高度控制在单人单手可持握的范围内，最大外径不会超过常规成人的肩宽，运输过程中可以直接堆叠放置在标准周转箱内，不需要预留过大的缓冲空间。内部腔体的空间预留充分考虑了不同传感模块的适配性，除了核心的传感采集板、无线传输模块之外，还预留了电池仓的安装位置，能够兼容常规的锂亚电池组，满足户外连续三年以上的低功耗供电需求，笼体筋条的间隙尺寸也经过校核，既不会让直径超过五毫米的异物进入腔体内部，又能够保证空气的自然流通，针对需要接触空气检测的温湿度、气体类传感模块，不需要额外开设通风孔就能保证检测参数的准确性，避免了开孔带来的防水防尘等级下降问题。在结构强度的校核上，整个笼体的筋条厚度做了针对性优化，在满足户外抗冲击要求的前提下尽可能降低整体重量，整体外壳采用改性耐候塑料材质，能够适应-40℃到65℃的户外工作温度范围，长期紫外线照射下不会出现壳体脆化的问题，底部基座的重量占比接近整体重量的三成，进一步降低了整体的重心，即使临时放置在不平整的地面上，也不会轻易倾倒。
