共轴双桨遥控直升机结构设计方案

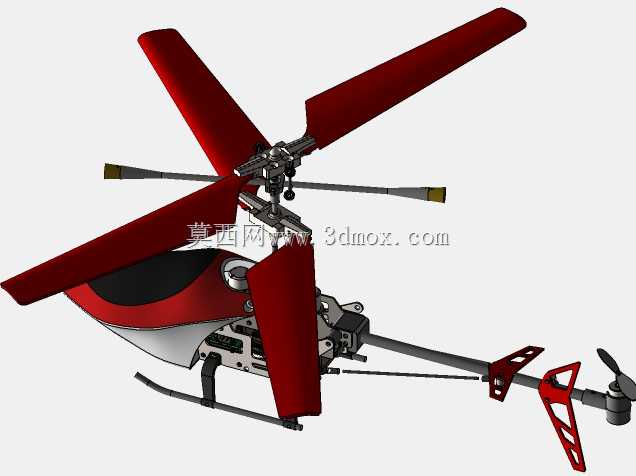

　　这套航模直升机的结构设计，核心围绕小尺寸无线电遥控飞行器的飞行稳定性需求展开，区别于固定翼航模的气动逻辑，直升机类航模需要同时平衡升力、扭矩、航向控制三个核心维度的力学关系，因此在整体布局上采用了共轴反转双旋翼搭配尾部尾桨的成熟构型，既保留了共轴结构扭矩自平衡的优势，又通过尾桨补充航向微调的冗余度，降低新手操控的门槛。

　　从实际应用场景来看，这类小尺寸遥控直升机主要面向航模爱好者的日常飞行训练、青少年航空科普教学场景，也可作为微型航拍设备、近距环境探测传感器的搭载平台，相比多旋翼无人机，它的飞行姿态更贴近真实载人直升机的操控逻辑，能够帮助操作者理解直升机周期变距、总距控制的核心原理，也能在小范围空域内完成更灵活的飞行动作。

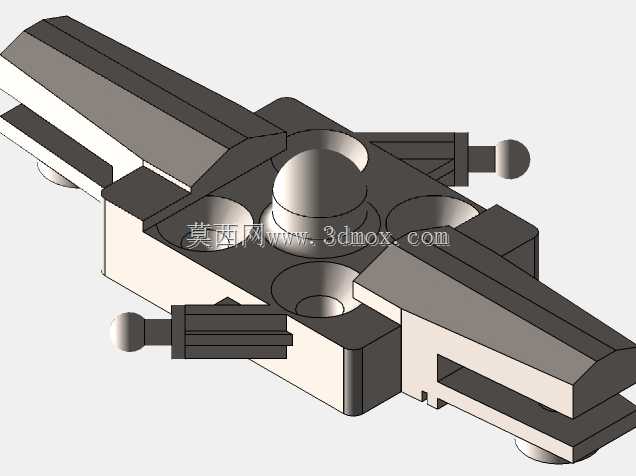

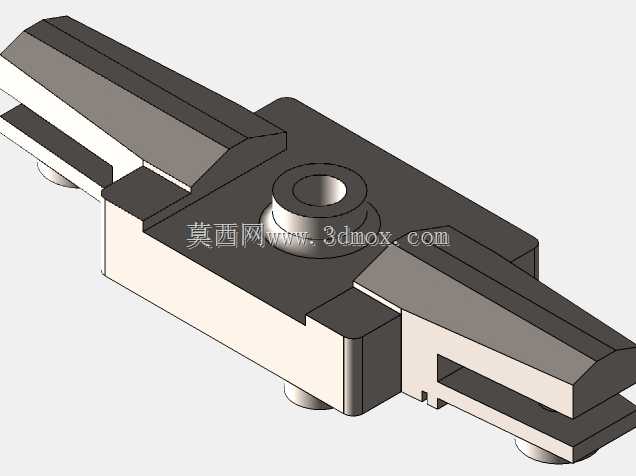

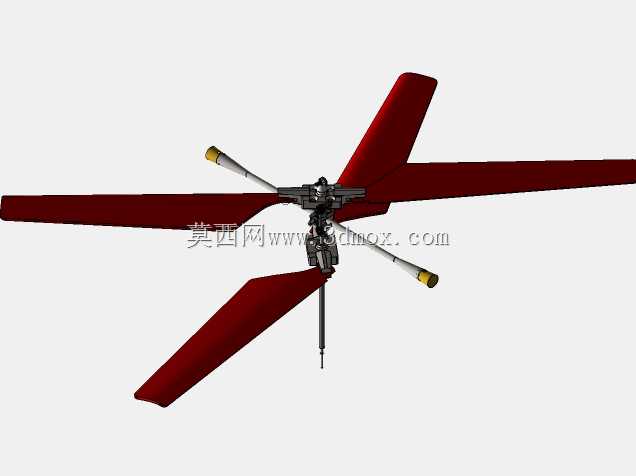

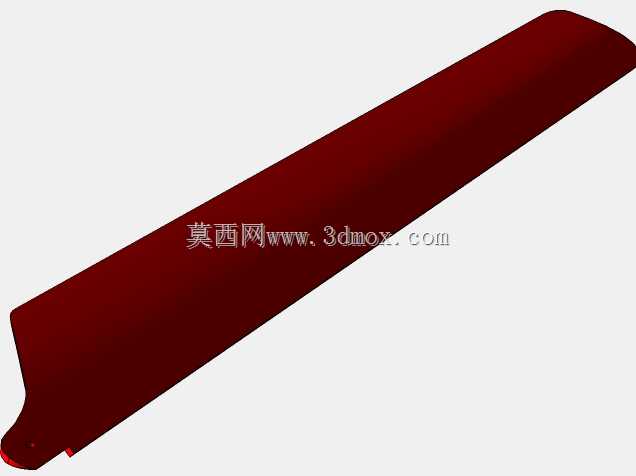

　　结构设计层面，主旋翼部分采用四片对称布局的主桨叶，桨叶翼型选用低速高升力的平凸翼型，适配室内外低风速飞行场景下的升力需求，桨叶与旋翼头的连接部位设置了被动挥舞铰结构，能够在飞行过程中自动抵消桨叶遇到紊流时的受力突变，减少机身的异常震动；旋翼头的变距机构采用微型球头拉杆连接，将舵机的转动动作转化为桨叶的桨距变化，实现总距升降与周期变距的姿态控制，整套传动结构的齿轮间隙控制在0.1毫米以内，避免传动虚位导致的操控滞后。

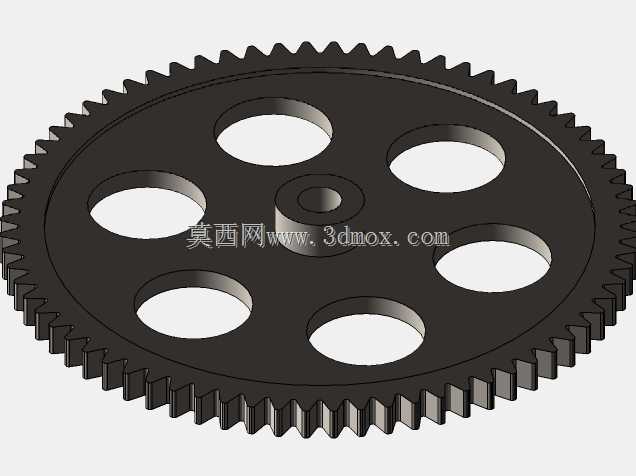

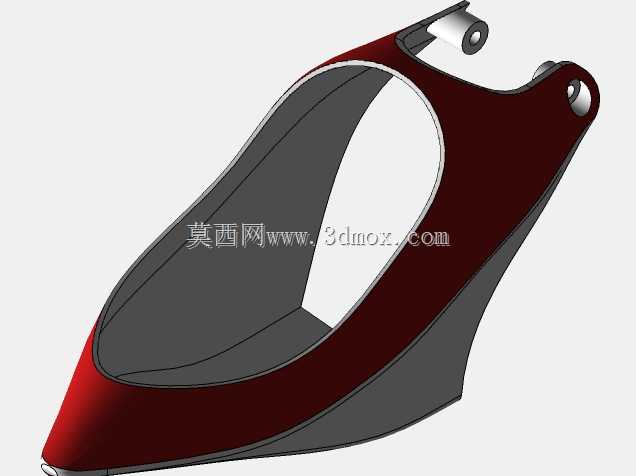

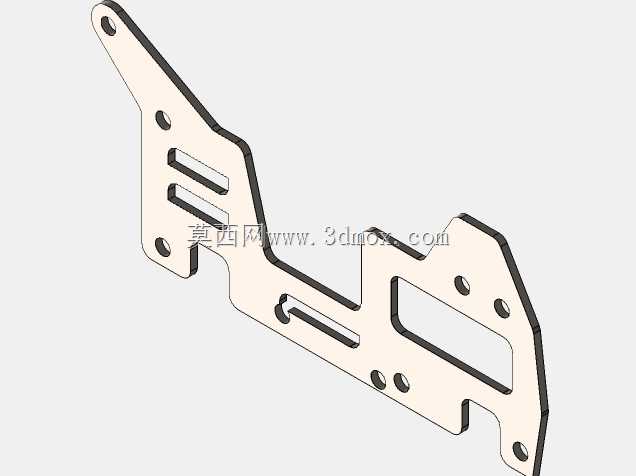

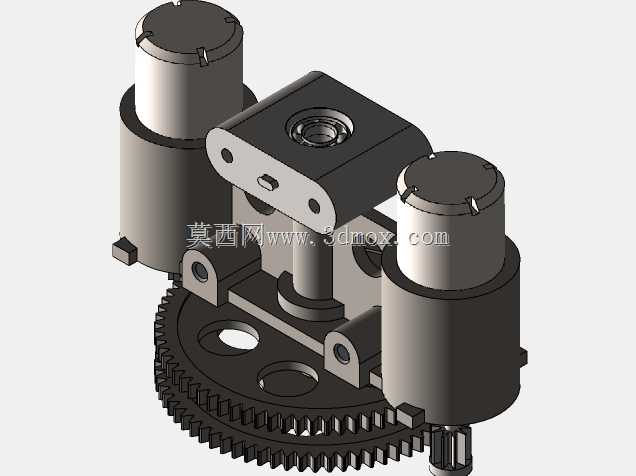

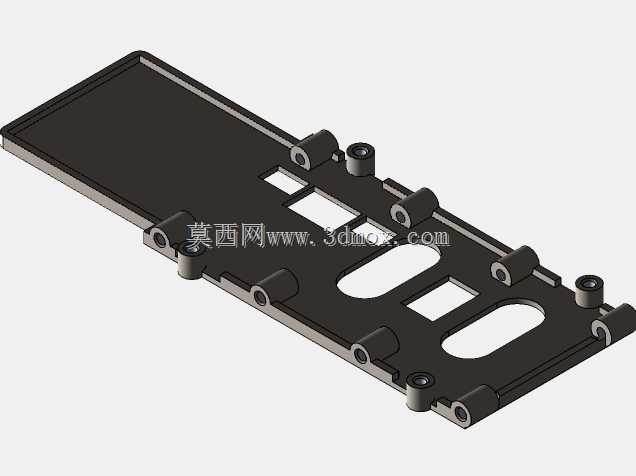

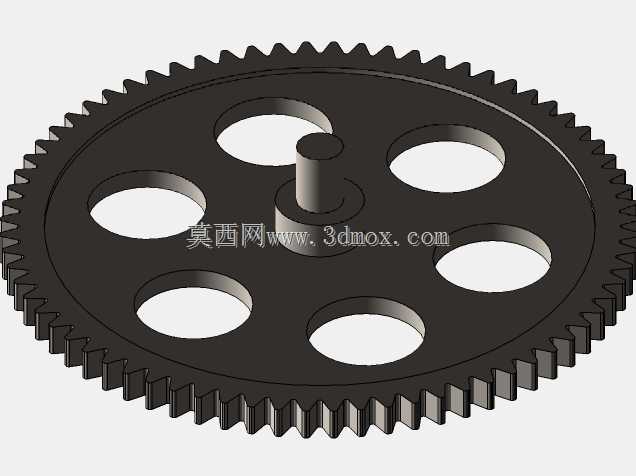

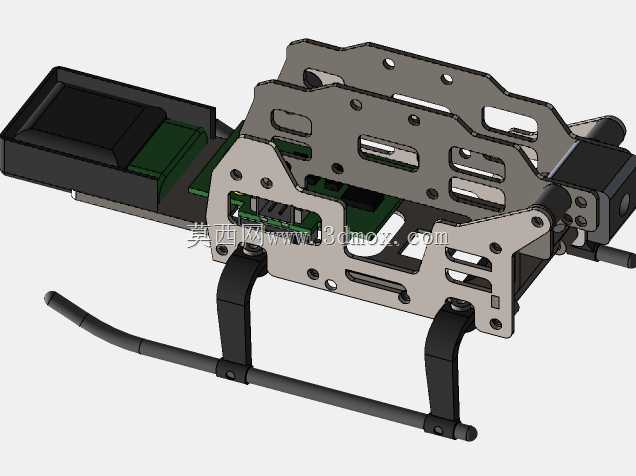

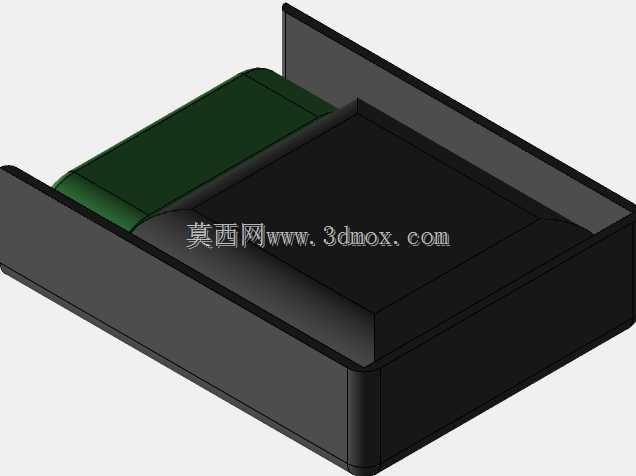

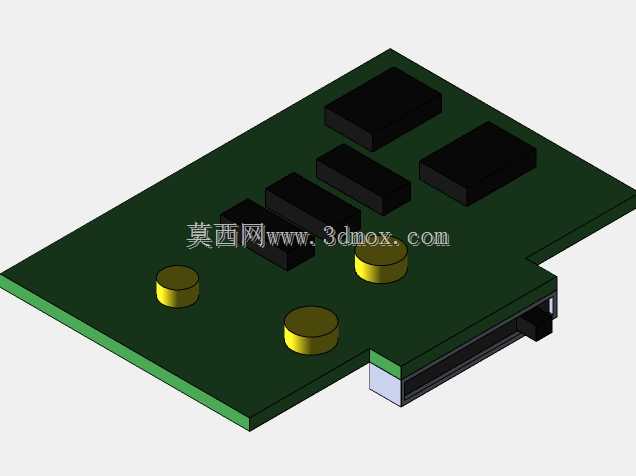

　　机身主体采用半包覆式结构，前部为设备舱，预留了电池、接收机、舵机控制板的安装空间，安装边界按照常规微型航模电子设备的通用尺寸设计，电池仓可容纳长宽高为60毫米、30毫米、20毫米的锂聚合物电池，设备舱盖板采用快拆结构，方便日常维护更换配件；机身中部为动力传动段，主电机通过减速齿轮组分别驱动上下两层旋翼反向转动，抵消旋翼转动产生的反扭矩，减少飞行过程中机身的自转发力。

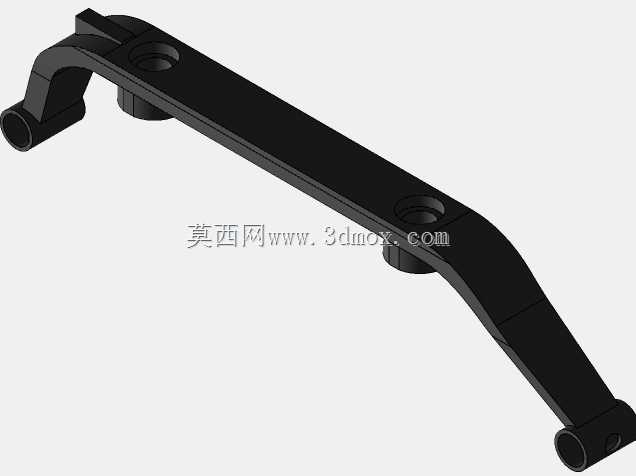

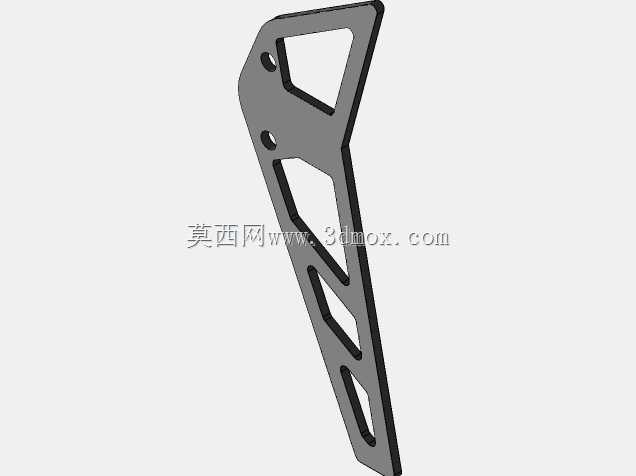

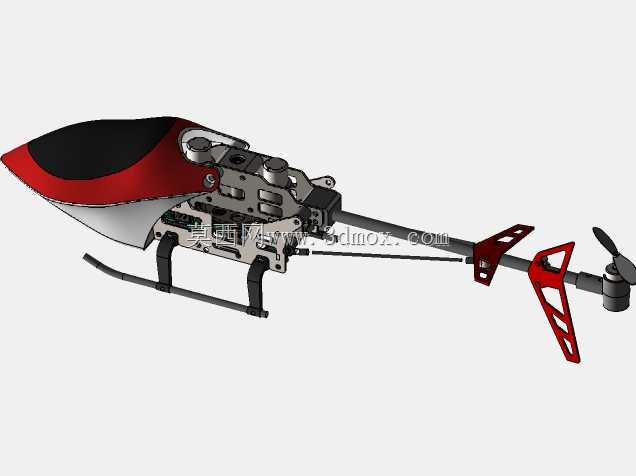

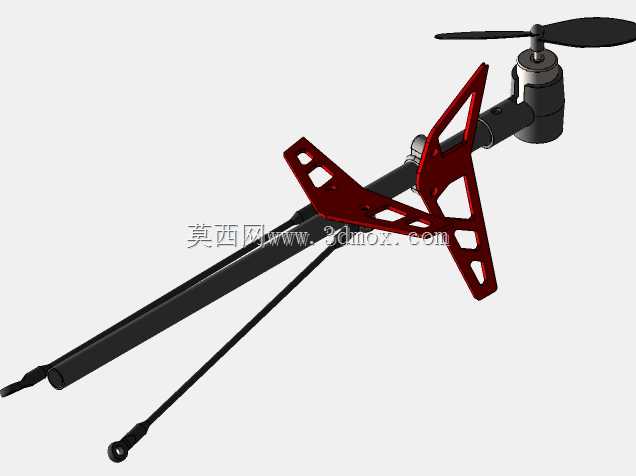

　　尾部结构采用细长尾管设计，尾管末端安装独立驱动的尾桨组件，尾桨的转动平面与主旋翼转动平面垂直，主要用于飞行过程中的航向微调，以及应对侧风干扰时的航向稳定；尾管上设置的红色三角结构件为尾翼安定面，能够在高速前飞时增加尾部的航向稳定性，减少尾桨的操控负荷。起落架采用滑橇式结构，两根弧形支撑杆从机身下部两侧延伸而出，着陆时能够通过自身的弹性形变吸收着陆冲击能量，避免硬着陆时的冲击力传递到机身内部的电子设备与传动结构上，起落架的离地高度设置为15毫米，既能够保证着陆时的缓冲行程，也不会因为高度过高导致整机重心上移影响飞行稳定性。

　　外形尺寸方面，整机主旋翼直径控制在350毫米级别，机身总长度（含尾桨）为420毫米，机身最大宽度为60毫米，整体重量控制在200克以内，属于微型航模的尺寸范畴，能够在10米见方的小范围空域内完成起降、悬停、转向等基础飞行动作，对飞行场地的要求较低。设计过程中针对整机的重心位置做了反复调校，将重心控制在主旋翼轴的正下方、距离旋翼头平面25毫米的位置，保证悬停状态下的姿态自然中立，不需要额外的舵面微调就能保持稳定悬停；所有结构件的连接位置都预留了0.2毫米的装配间隙，既保证零件装配的顺畅性，也避免温度变化导致的零件胀缩引发的卡滞问题。

　　从功能特性来看，这套结构支持3D特技飞行的基础改装需求，旋翼头的变距行程范围覆盖-10度到+12度，能够满足倒飞、横滚等特技动作的桨距需求，机身结构的受力点都做了局部加厚处理，能够承受特技飞行时的机动载荷；尾桨的动力采用独立微型电机驱动，相比传统的传动轴传动尾桨，减少了传动路径的震动传递，也简化了尾管部分的结构设计，降低装配难度。日常使用过程中，易损的桨叶、起落架等部件都采用快拆式安装结构，不需要复杂的工具就能完成更换，降低日常维护的成本。
