螺旋曲面创意摆件结构设计

　　做这个结构的初衷，是之前做流体管道导流结构验证时，剩下的一组螺旋曲面参数没舍得丢，索性调整了壁厚和支撑逻辑，改成了桌面摆放的异形构件。整个构件的核心是三段连续变曲率的螺旋曲面，从上到下的螺距逐渐收窄，曲面的扭转角度控制在120度每段，既保证了视觉上的连续流线感，也避免了大角度扭转带来的壁厚不均问题。最上端的开口是直径65mm的直筒段，边缘做了R2的圆角过渡，没有尖锐棱边，日常拿取的时候不会划手，这个直筒段的深度是22mm，平时可以放个回形针、图钉之类的小办公零件，也能当小型的插花底座用。中间的螺旋段是整个结构的视觉核心，曲面的壁厚统一控制在2.5mm，做等厚偏移的时候特意检查了所有面的高斯曲率，没有出现曲率突变导致的壁厚断层，

　　要是用光敏树脂打印的话，这个厚度刚好能保证结构强度，不会因为轻微磕碰就断裂，同时也不会因为壁厚太大增加不必要的重量。最下方的支撑底座做了三点式的支脚设计，三个支脚的落点刚好对应螺旋曲面的三个受力传导路径，把整个构件的重心牢牢锁在底座的形心位置，哪怕桌面有轻微的倾斜，也不会出现侧翻的情况。支脚的高度统一是12mm，底部做了直径8mm的平底接触面，要是需要固定在光滑桌面上，直接贴个防滑硅胶垫就行，不用额外打孔安装。整个构件的总高度是185mm，最大外轮廓直径是92mm，放在办公桌上不会占太多空间，和常规的笔筒、文件架摆在一起也不会显得突兀。设计的时候特意把所有的连接位置都做了顺滑的G2连续过渡，没有生硬的拼接棱线，

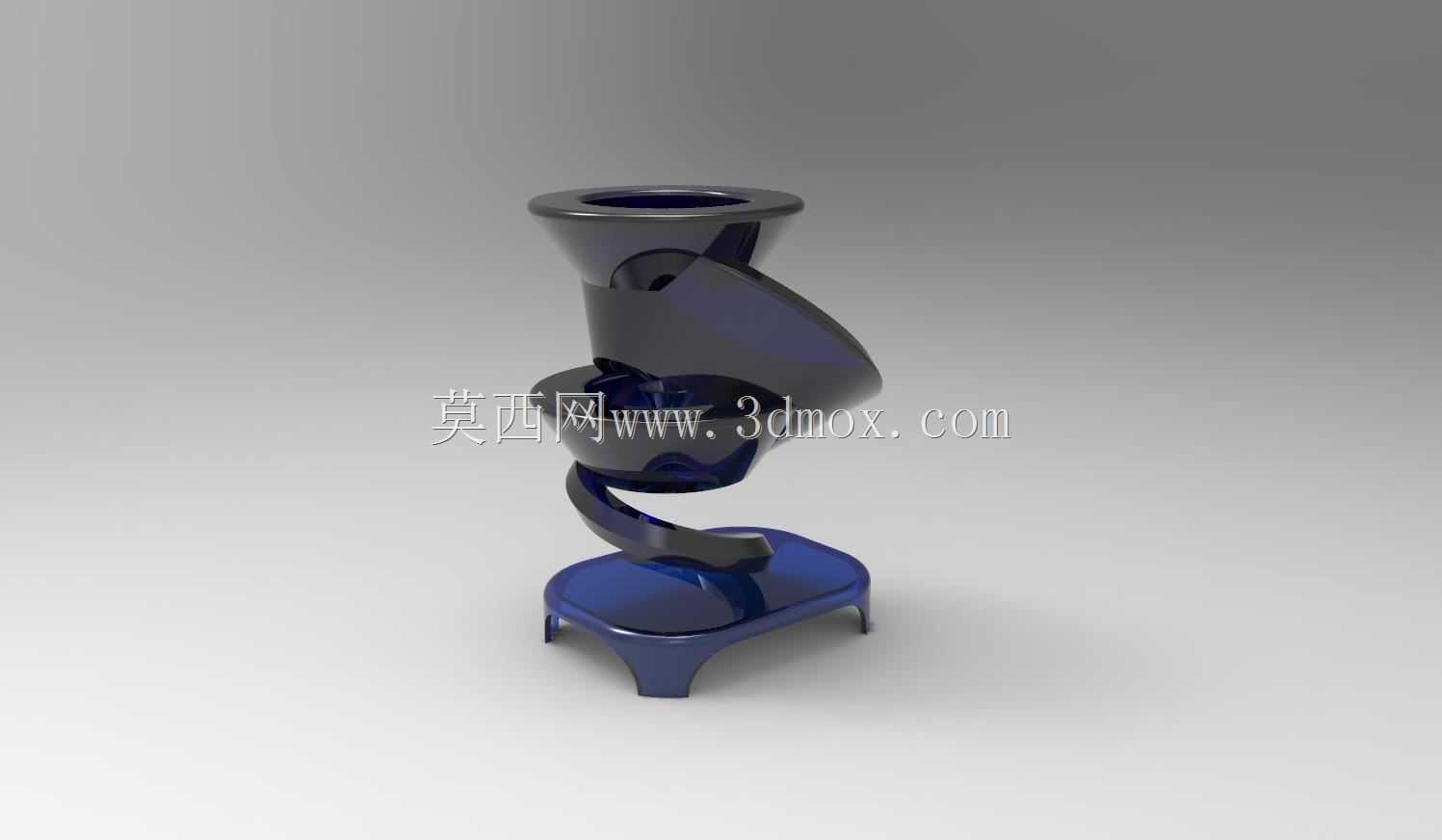

　　渲染的时候用半透明的深蓝色材质，能透过曲面看到后面的螺旋结构层次，光影打上去的时候，曲面的明暗过渡会随着观察角度变化，比直上直下的规则柱体更有层次感。从结构受力的角度看，螺旋段的曲面本身就有类似加强筋的作用，哪怕是用PLA材料打印，日常摆放承托小物件的强度完全足够，不需要额外加内部支撑结构，打印的时候只需要在底座和平台接触的位置加少量支撑，后期处理的时候把支撑痕迹打磨一下，整个外表面就能做到顺滑无瑕疵。之前做流体测试的时候，这种连续螺旋曲面的导流效果很好，要是把这个结构等比例放大，调整壁厚参数，也能改造成小型的景观流水构件，水从上端开口流入，顺着螺旋曲面流到底座，不会出现水花飞溅的情况。做曲面建模的时候，

　　最开始是用投影曲线做的引导线，后来发现引导线的曲率在中段有个微小的拐点，导致曲面偏移的时候出现了局部壁厚过薄的问题，后来重新调整了引导线的控制点，把所有拐点的曲率半径都控制在15mm以上，才解决了这个问题。底座和螺旋段的连接位置做了5mm的过渡段，把螺旋曲面的末端逐渐加宽，和底座的上表面完全贴合，避免了连接位置出现应力集中，哪怕不小心从半米高的位置掉到木质桌面上，连接位置也不会轻易断裂。整个结构没有需要装配的分体零件，是一体化的设计，不管是3D打印还是做注塑开模的验证，都不需要考虑装配公差的问题，一体成型的结构强度也比分体粘接的好很多。
