桁架式莫比乌斯环空间结构设计

　　在做空间结构类构件的三维设计时，拓扑特性带来的结构优势往往能解决很多常规环形构件解决不了的问题，这个桁架式莫比乌斯环结构，最初的设计切入点就是利用莫比乌斯带单侧连续、无正反边界的拓扑属性，解决传统环形桁架在连续输送、信号传导、动态展示场景下的接缝断点问题。常规的闭合环形桁架，不管是做轨道类承载还是装饰性结构，都会存在一个首尾衔接的结构断点，当配套的滑动组件、传导线路沿着环面运行时，经过断点位置就会出现卡顿、线路扭转堆叠的问题，而莫比乌斯结构的单侧连续特性，能让配套的运动组件沿着环面完成整圈循环后回到初始位置时，不会出现面的翻转，也就从根源上消除了断点带来的运行干涉。

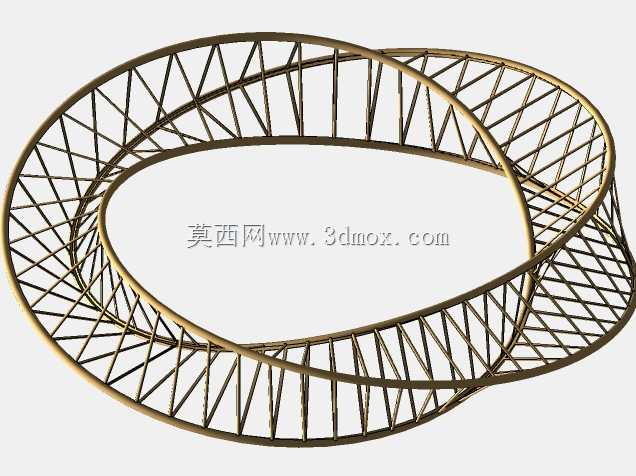

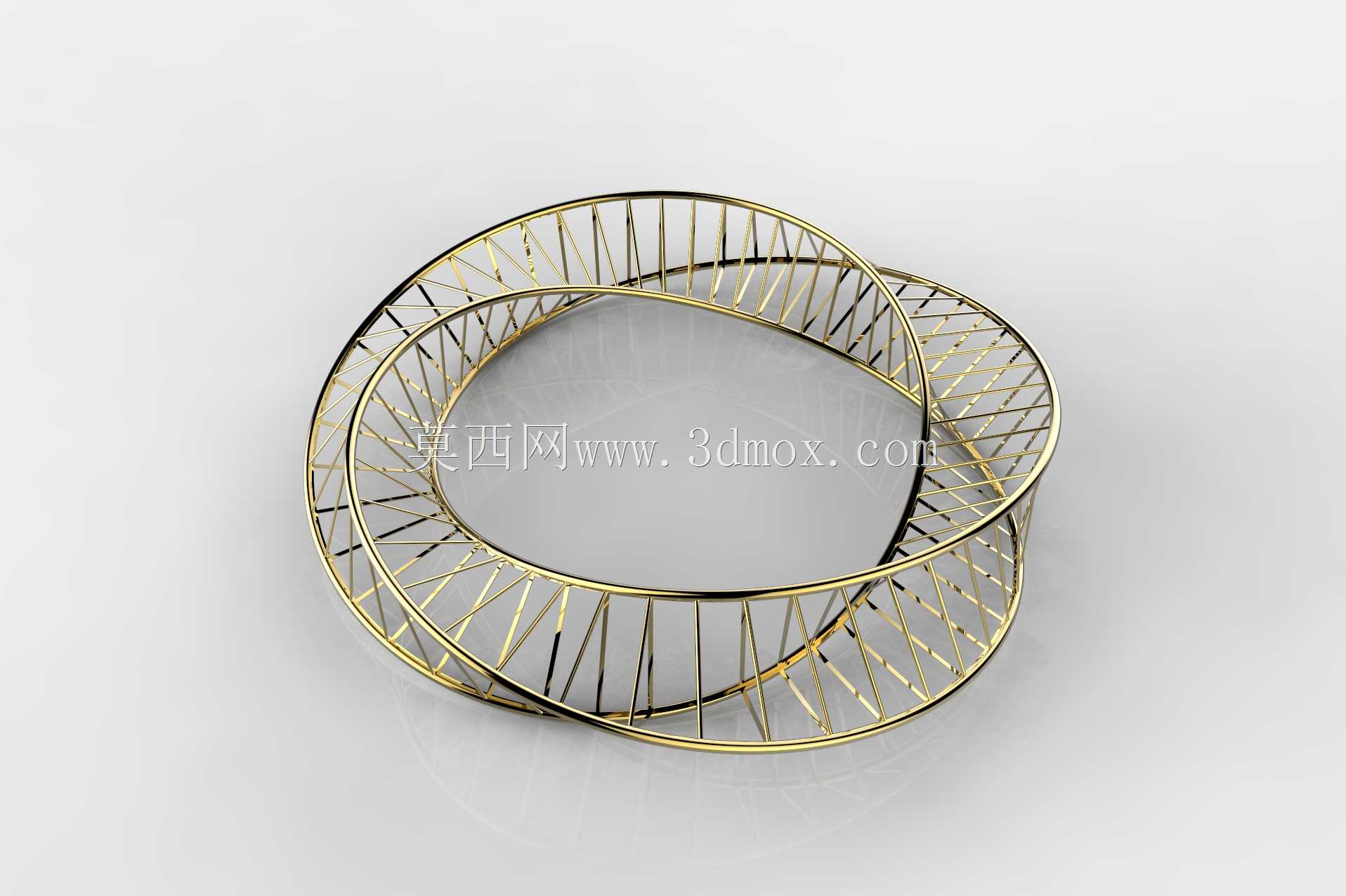

　　从结构设计思路来看，这个模型没有采用实心曲面的莫比乌斯带结构，而是选择了空间桁架的构造形式，核心是在保证拓扑形态准确的前提下，尽可能降低结构自重，同时提升整体的抗扭、抗弯刚度。整个环的主承力结构是两根沿着莫比乌斯曲面边缘延伸的闭合环形主梁，两根主梁之间按照固定的弦切角布置斜向腹杆，腹杆与主梁的连接节点全部采用共面处理，避免出现空间异面夹角带来的应力集中问题。在做三维建模的时候，首先要确定莫比乌斯环的中心轨迹线，也就是将一个矩形截面的形心沿着半径固定的圆周运动，同时让截面自身绕着轨迹切线方向匀速旋转180度，得到连续的单侧曲面基准，之后再提取曲面的内外两条边界作为主梁的路径，按照等弦长划分腹杆的连接点位，保证每一段腹杆的长度偏差控制在5%以内，避免出现杆件规格过多增加加工难度的问题。

　　从实际应用场景来看，这类结构首先可以用在连续输送的环形轨道上，比如工厂内部的轻型工件循环输送线，传统环形轨道需要在断点位置设置翻转机构或者换向机构，才能让工装板完成循环，而采用莫比乌斯环桁架作为轨道基础，工装滑车可以沿着单侧环面连续运行，不需要额外设置换向结构，能大幅简化输送线的机械结构，减少故障点。另外在文创展示、公共艺术装置领域，这种桁架式莫比乌斯环本身就具备很强的空间视觉张力，相比实心曲面结构，通透的桁架形式能降低风阻，适合作为户外大型装置的主体结构，内部可以穿装LED灯带或者传感线路，因为环面是连续单侧的，线路可以沿着环体整圈布置，不会出现传统环形结构中线路需要在断点位置折返、造成线路冗余的问题。还有在特殊的传感器安装场景中，需要环形布置的检测元件实现360度无朝向死角的检测，莫比乌斯环的结构可以让安装在环面上的传感器随着环面的扭转，自然覆盖所有的朝向角度，不需要额外设置角度调节机构，就能完成全空间范围的信号采集。

　　关于外形尺寸与安装边界，这个结构的整体外轮廓是一个正圆形的投影，中心预留的空心区域直径可以根据实际安装场景调整，建模时参数化设置了中心轨迹半径、环体截面宽度、腹杆间距三个核心变量，调整参数时整个桁架结构可以自动重构，不需要重新绘制杆件路径。安装时整个环体的支撑点可以设置在环体扭转角度为0度、90度、180度、270度四个位置，四个支撑点全部落在同一个水平安装面上，不需要做特殊的倾斜基础，降低现场安装的调试难度。需要注意的是，因为环体存在180度的扭转，在最靠近安装面的位置，环体下沿与安装面的净空要预留足够的尺寸，避免配套的运动组件运行到该位置时与安装基础发生碰撞，建模时已经将腹杆的连接节点全部做了圆角过渡处理，避免尖锐的棱角造成安装或者后期维护时的磕碰损伤。另外在结构受力层面，因为莫比乌斯环的扭转特性，整个结构的应力分布比普通环形桁架更均匀，在承受竖向荷载时，扭转段的腹杆可以同时承担拉力和压力，不会出现普通环形结构中固定位置应力集中的问题，同等截面尺寸的杆件，这种结构的整体承载能力比普通环形桁架高15%左右，自重却能降低20%，不管是做工业功能构件还是装饰性结构，都有不错的适配性。在做运动匹配设计的时候，要注意配套滑车的行走轮需要具备一定的角度自适应能力，因为沿着环面运行时，轨道面的角度会随着环的扭转连续变化，行走轮采用铰接式的安装结构，就能始终贴合主梁的轨道面，不会出现脱轨或者卡滞的问题。
