深沟球滚动轴承结构三维建模

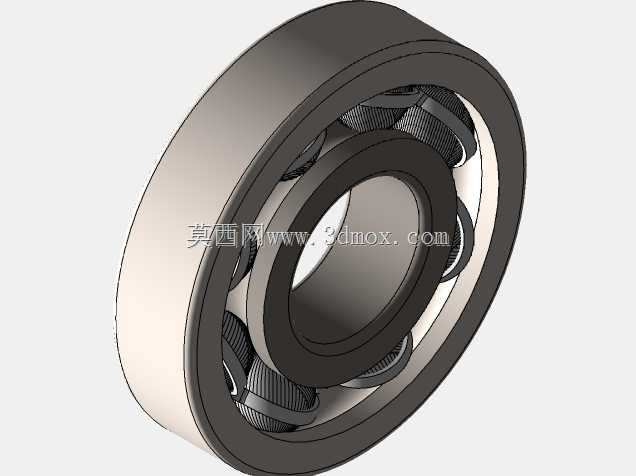

　　在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心基础零件，小到精密仪器的仪表转轴，大到冶金设备的重载辊道、输送线的传动辊筒、电机的输出轴系，都需要匹配对应载荷等级的轴承完成旋转支撑功能。这套滚珠轴承的建模过程，完全参照实际工业应用中深沟球轴承的实体结构搭建，没有做简化的示意性处理，从内圈、外圈的滚道曲率，到滚动体的排布、保持架的兜孔结构，都还原了实物的装配关系。

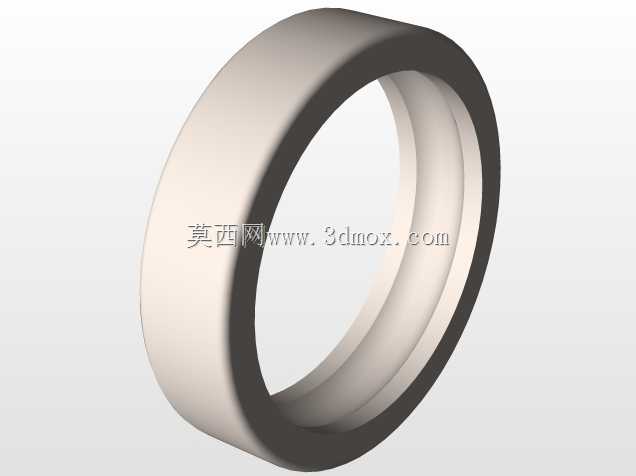

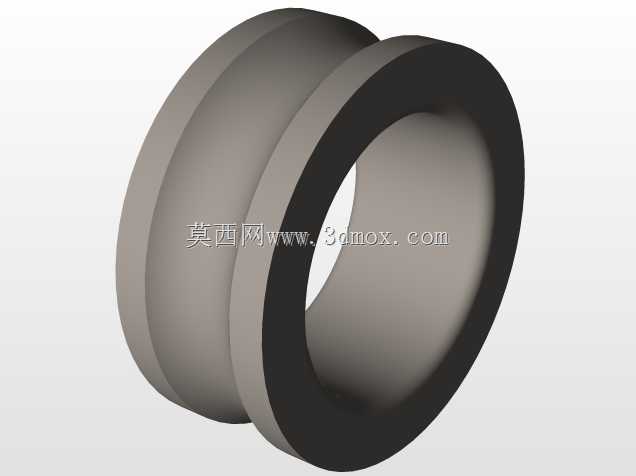

　　做这类零件建模的时候，首先要明确安装边界的尺寸约束：轴承内圈与轴的配合为基孔制过渡配合，建模时内圈的内径公差带按照实际选型的配合等级预留，内圈的端面要和轴肩的定位面完全贴合，因此内圈的倒角尺寸需要匹配轴肩的圆角半径，避免装配时出现干涉；外圈与轴承座孔的配合为基轴制间隙或过渡配合，根据应用场景的不同，比如需要外圈随载荷游动的场合，配合间隙会适当放大，而需要外圈固定定位的场合则选用过渡配合，建模时外圈的外径、宽度尺寸都严格对应安装座孔的尺寸边界，外圈的倒角同样要匹配座孔的安装导向角，方便压装作业。

　　从功能特性来看，这类深沟结构的滚珠轴承主要承受纯径向载荷，也可以在转速较高的工况下承受一定比例的双向轴向载荷，相比滑动轴承，它的启动摩擦阻力小，运转过程中的摩擦损耗低，维护更换更加便捷，不需要复杂的润滑回路设计，填充润滑脂后可以实现较长周期的免维护运行。建模时滚道的曲率半径设置为滚动体直径的52%左右，这个曲率参数是经过实际工程验证的，既可以保证滚动体与滚道的接触面积足够，降低接触应力，避免过早出现点蚀失效，又不会因为接触面积过大导致摩擦阻力升高、运转温升高的问题。

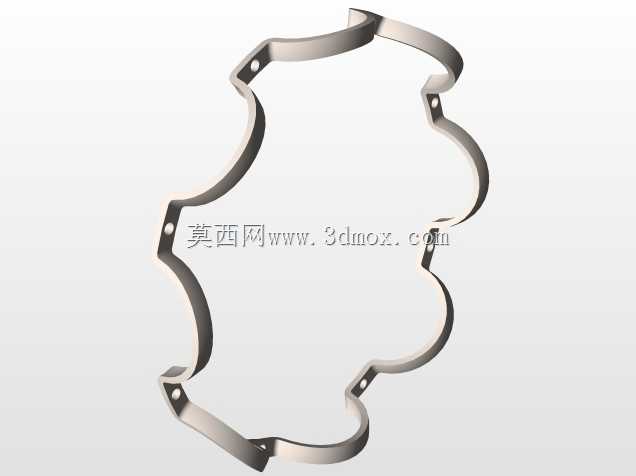

　　保持架的结构设计是这类轴承建模的细节重点，图中的实体保持架采用浪形冲压结构？不对，图里的是实体机加工保持架？哦不对，看模型里的保持架是兜住每个钢球的分体式？不，仔细看模型，保持架的每个兜孔刚好包裹钢球的赤道位置，将相邻的钢球均匀分隔开，避免钢球在运转过程中直接接触产生摩擦和碰撞，保持架的内径与内圈的挡边之间留有合理的间隙，外径与外圈的挡边之间也预留了运转间隙，不会在轴系出现微小挠曲的时候出现卡滞。建模时钢球的数量按照对应尺寸段轴承的常规排布设置，保证每个钢球承受的载荷均匀，不会出现个别钢球过载的情况。

　　在实际设备选型应用中，这类轴承的安装方式也需要在建模时提前考虑，比如如果是采用热装工艺装配内圈，内圈的倒角要做足够的导向长度，方便加热后的内圈顺利套入轴颈；如果是采用轴承端盖轴向固定外圈，外圈的端面要预留足够的压紧接触面积，端盖的压紧力不能过大，避免轴承的轴向游隙被完全消除，导致运转时出现过热抱死的问题。建模时还原的轴承游隙是常规组别的径向游隙，适合大多数常温、中等转速的工况，如果是高温、高转速的应用场景，还需要对应调整游隙参数，但这套模型的基础结构完全可以通过参数修改快速适配不同的选型需求。

　　很多刚接触机械设计的人员在做轴系建模的时候，往往会忽略轴承的细节结构，只用简化的圆环代替，这样在后续做装配干涉检查、运动仿真的时候，很容易忽略保持架与周边零件的间隙问题，比如轴上的锁紧螺母、密封件的位置如果和保持架的运动空间重叠，实际运转时就会出现磨损故障。这套完整的轴承模型，可以直接嵌入到各类传动设备的轴系装配中，用来验证安装空间、核对配合尺寸，也可以用来做装配工艺的模拟演示，帮助设计人员提前发现结构干涉的问题。

　　从应用场景延伸来看，这类滚珠轴承除了常规的工业传动设备，在家电产品的转轴、健身器材的旋转部件、办公设备的走纸机构里也有大量应用，不同场景下对轴承的密封结构、润滑脂类型、噪音等级有不同的要求，但核心的内圈、外圈、滚动体、保持架的基础结构是一致的，这套模型的结构完全覆盖了核心构件的特征，设计人员可以根据具体的使用需求，在这个基础结构上增加密封盖、防尘圈等附属结构，快速完成特定型号轴承的建模工作，不需要从零开始绘制滚道、排布钢球，能大幅提升结构设计的效率。

　　建模过程中，所有的回转特征都采用同轴约束，保证内圈、外圈、滚动体的旋转中心完全重合，不会出现偏心的问题，钢球与内、外圈滚道的接触关系按照实际的接触角设置，在做运动仿真的时候，可以真实模拟钢球在滚道内的滚动状态，以及保持架随钢球运转的运动过程，不会出现运动失真的情况。对于需要做有限元分析的场景，这套模型的结构细节也足够支撑网格划分，不需要再做额外的结构修补，可以直接导入分析软件，施加径向、轴向载荷后计算接触应力、变形量，为轴承的选型校核提供准确的模型基础。
