铰接式传动连接关节结构设计

　　这类铰接关节在工业传动、传感检测配套机构里的应用场景十分广泛，小到自动化检测设备的角度随动机构，大到工程机械的操纵连杆、传感部件的安装铰接位，都能见到这类结构的身影。它的核心作用是实现两个不同轴段杆件之间的角度偏转传动，在允许连接端存在一定摆角偏差的前提下，稳定传递轴向的推拉力或者周向的小扭矩，同时不会因为安装同轴度误差、设备运行中的结构形变出现卡滞、应力集中断裂的问题。

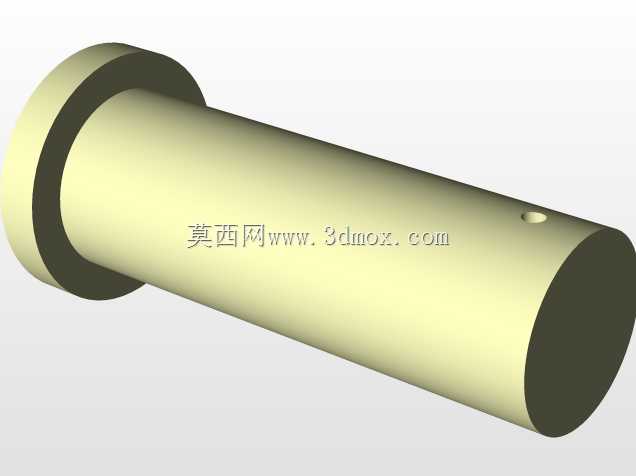

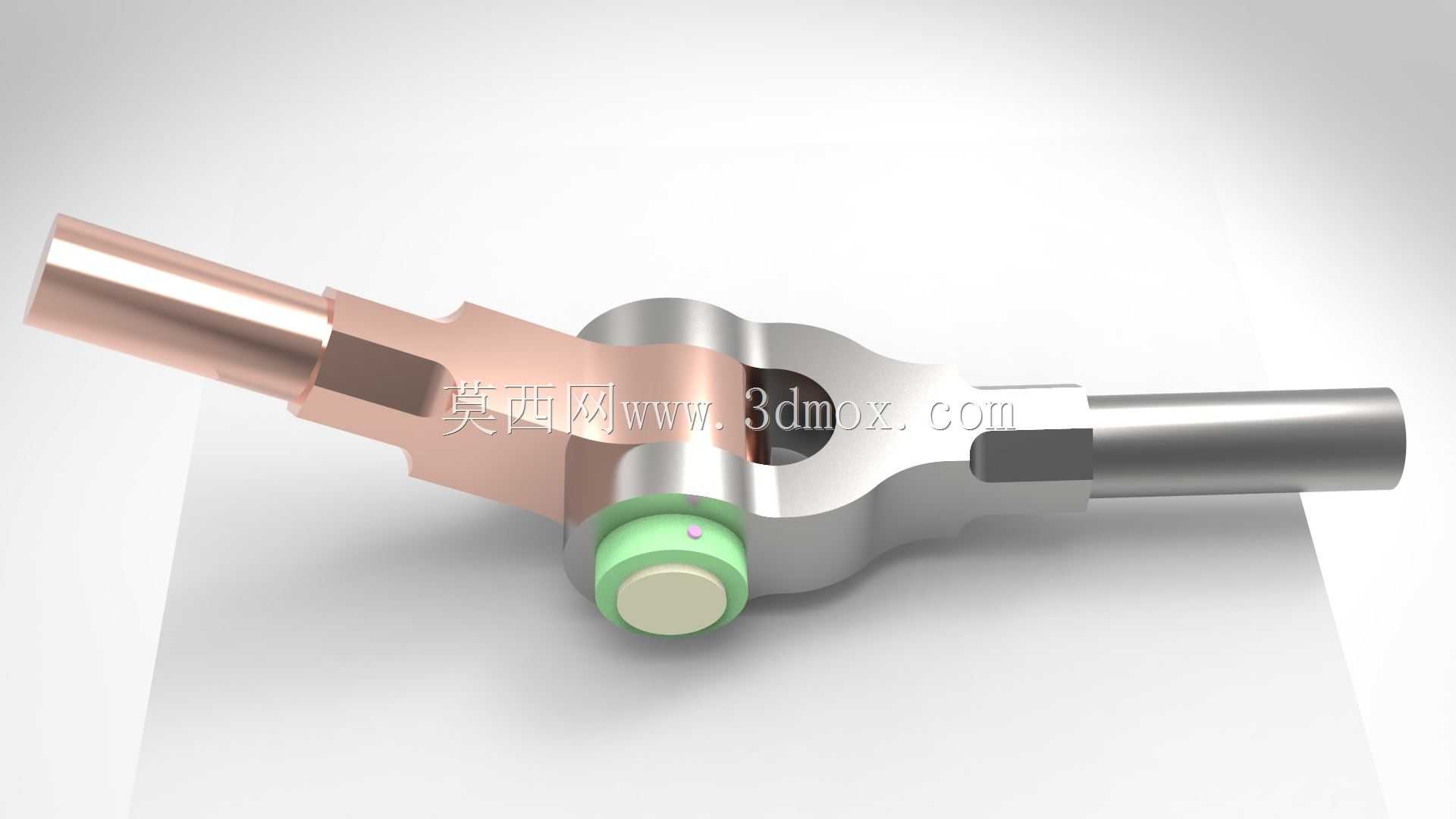

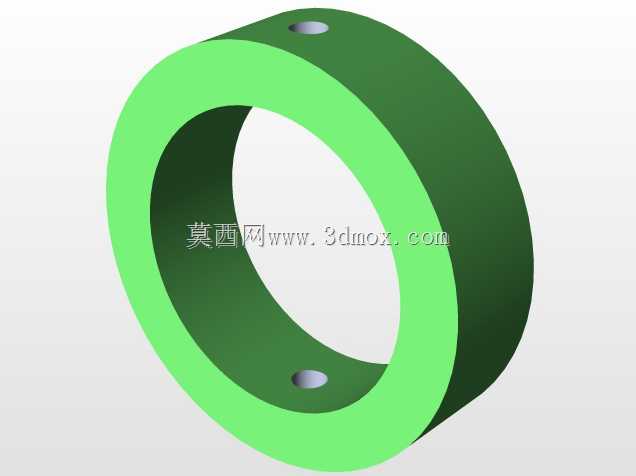

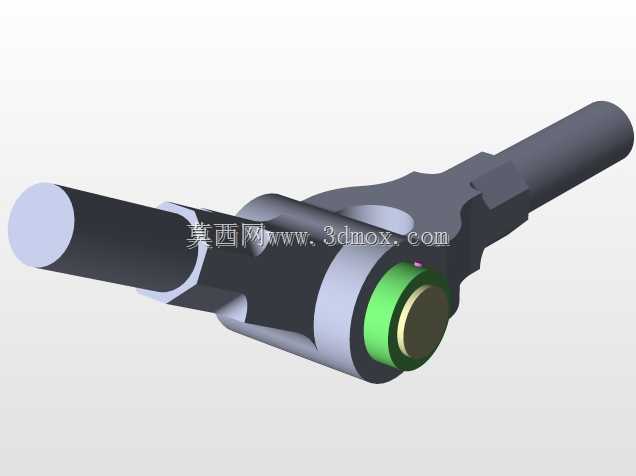

　　从功能特性上看，这个关节采用了分体式的铰接基座设计，一端是铜质的连接轴段，表面做了光滑的圆柱面处理，既可以和配套的轴套实现滑动配合，也能通过端部的扁位结构和外接杆件做周向防转固定，避免传动过程中出现相对转动松脱。中间的铰接基座采用钢制材质，做了环形的铰接孔设计，和另一端的金属杆端通过销轴实现铰接，铰接位置预留了足够的摆动间隙，允许连接的两个杆段在垂直于销轴的平面内实现±15°左右的角度偏转，能够补偿安装过程中出现的位置偏差，也能适配设备运行过程中结构件形变带来的角度变化。铰接销轴的端部设置了浅绿色的限位端盖，端盖和销轴之间做了小间隙配合，既可以阻挡外界的粉尘、碎屑进入铰接摩擦面，也能对销轴做轴向限位，避免设备长期运行后销轴窜动脱出，不需要额外加装开口销或者轴端挡圈，减少了装配的零件数量。

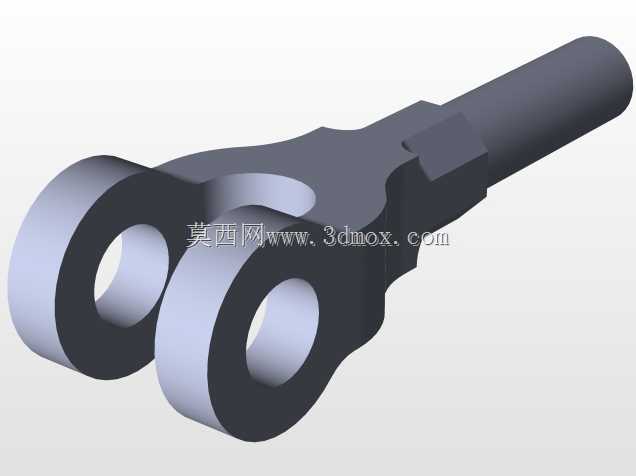

　　设计思路上，这个关节没有采用传统的整体式球铰结构，而是用单销轴的铰接形式，在满足单平面摆动需求的前提下，大幅降低了加工难度和装配成本。铜质连接段的材质选择兼顾了耐磨性和嵌合性，和钢制轴套配合的时候，铜质材料质地偏软，能够在磨合过程中嵌合摩擦面的微小凸起，减少配合面的磨损，同时铜材的自润滑特性也能降低铰接位置的维护频率，不需要频繁加注润滑脂就能长期稳定运行。中间的钢制基座做了局部的加厚处理，在铰接孔的受力位置做了圆角过渡，避免应力集中导致的基座开裂，基座和两端杆段的连接位置做了锥形过渡，既减少了结构的整体重量，也能保证力传递过程中的应力均匀分布，不会在截面突变位置出现断裂风险。

　　从安装边界和尺寸配合来看，铜质连接段的外径按照标准的光轴配合公差设计，能够直接适配常规的直线轴承、铜套类安装孔，端部的扁位尺寸和常用的拨叉、连杆槽口尺寸匹配，不需要额外加工就能直接装配。另一端的钢制杆段外径和铜质段保持一致，安装孔的适配范围相同，铰接销轴的直径按照剪切强度计算选型，能够满足额定载荷下的抗剪切需求，整体结构的最大外轮廓尺寸控制在紧凑范围内，不会和周边的安装结构出现干涉。铰接位置的摆动间隙经过精确计算，既不会因为间隙过大导致传动过程中出现空程误差，影响传感检测的精度，也不会因为间隙过小导致摆动卡滞，在低温、粉尘等恶劣工况下也能保持灵活的动作。在传感配套的应用场景里，这类关节通常安装在传感器的测杆和被测机构之间，能够隔离被测机构的横向窜动对传感器测量端的冲击，避免传感器测杆受到侧向力损坏，同时保证测量的位移能够准确传递到传感器的检测端，减少测量误差。在操纵连杆机构里，这类关节能够补偿操纵杆安装位置的偏差，让操纵动作更加顺滑，不会出现卡滞、别劲的问题，长期运行也不会出现松旷异响。
