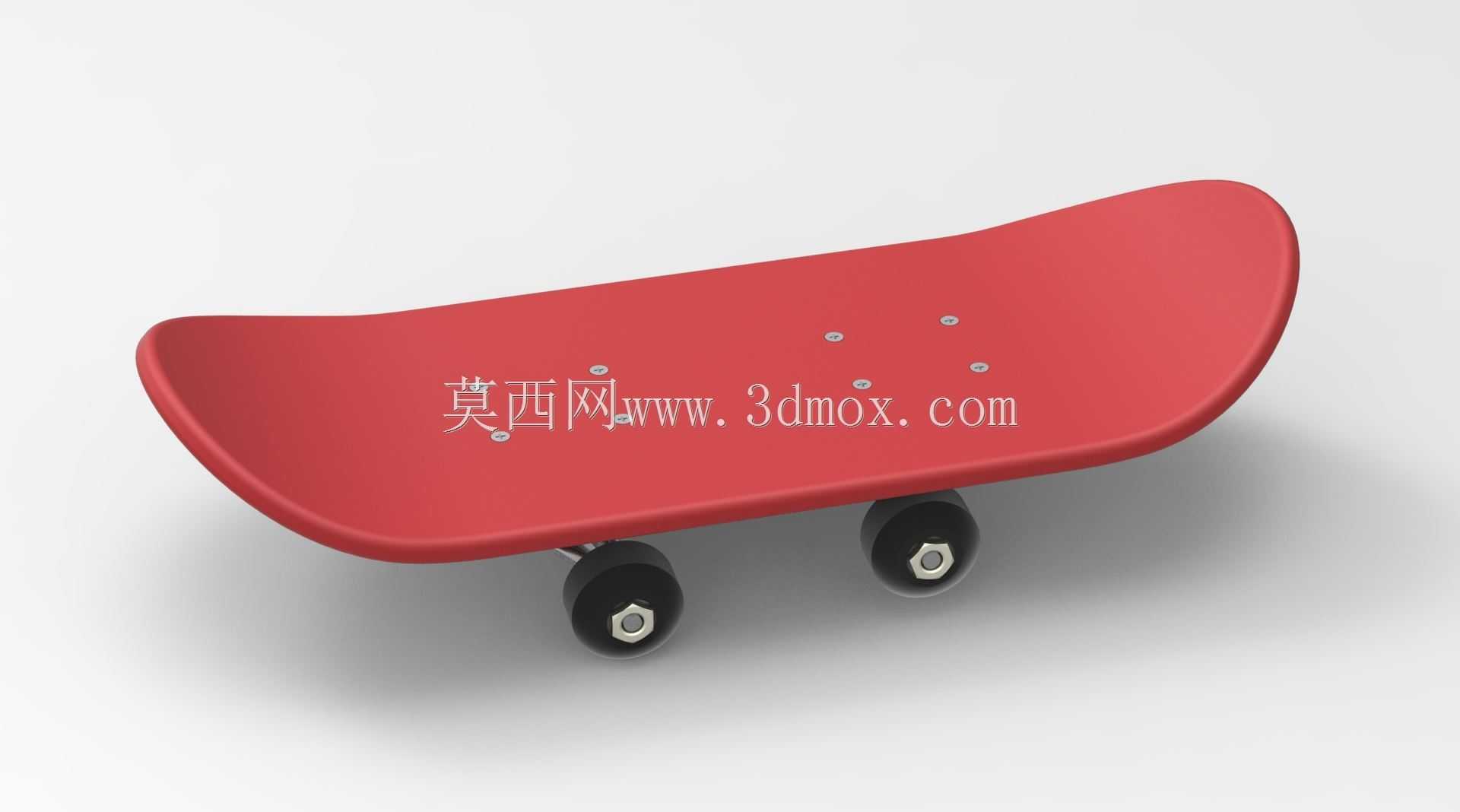

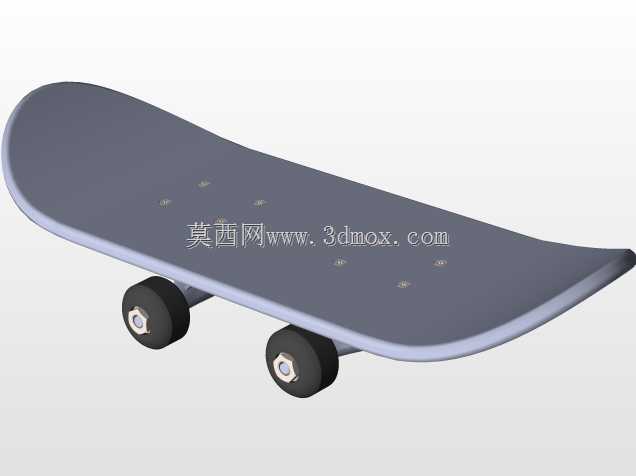

双翘四轮滑板结构三维设计模型

　　本次呈现的滑板三维结构模型，完整还原了双翘四轮滑板的全部装配细节，可直接用于运动器材结构验证、文创衍生设计、教学演示等多个场景。从实际应用场景来看，这类双翘滑板既可以作为街头极限运动的专业器材，满足 Ollie、尖翻等动作的结构强度需求，也可作为短途代步工具适配校园、园区内的短距离出行，部分文创场景中还会将等比例缩放的滑板模型作为潮玩摆件、装饰配件使用，不同场景对结构的强度、重量、轮组顺滑度的要求存在明显差异，建模过程中针对不同场景的需求做了对应结构预留。

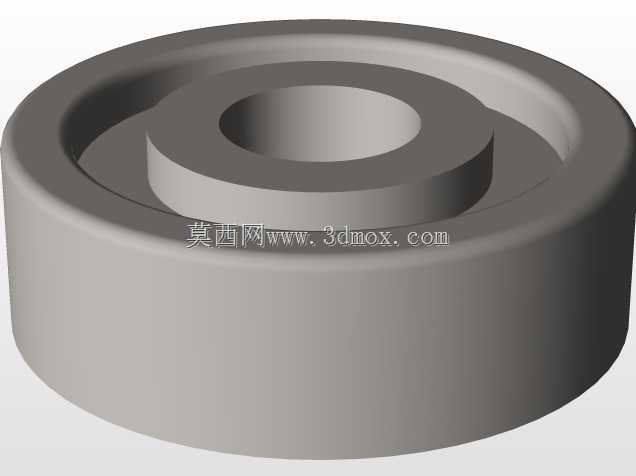

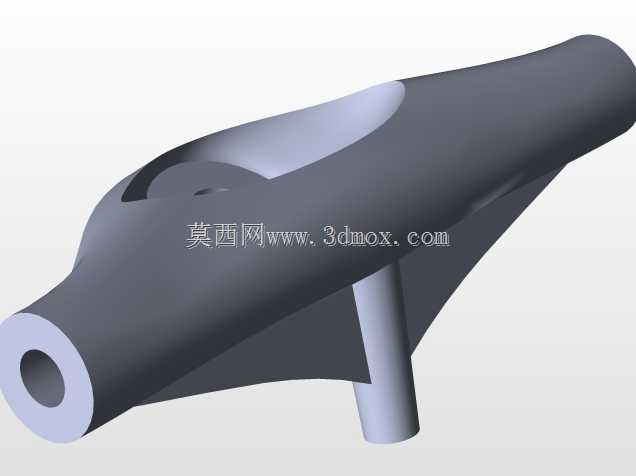

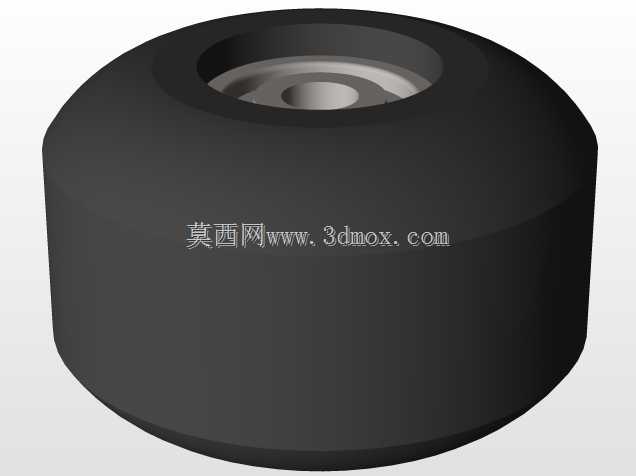

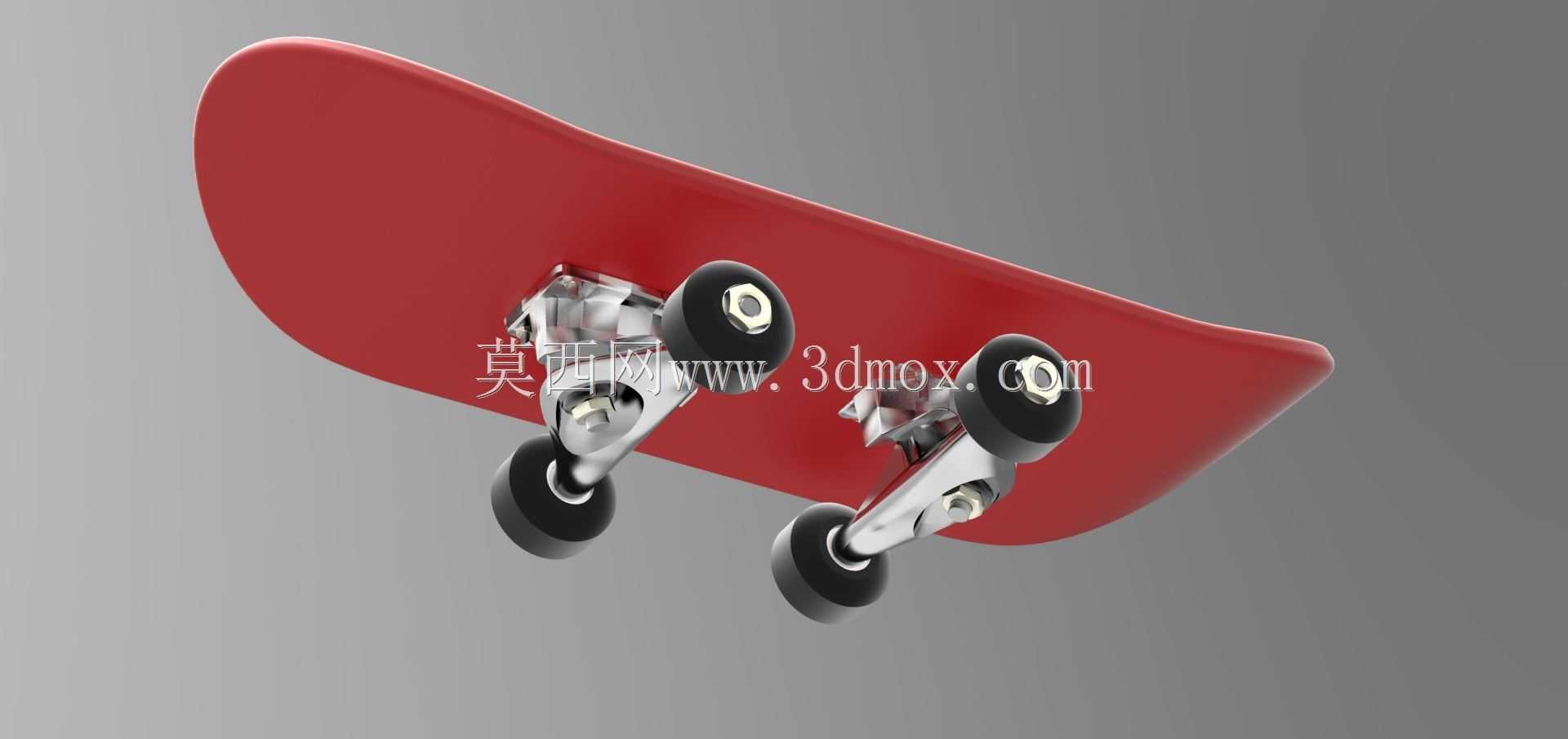

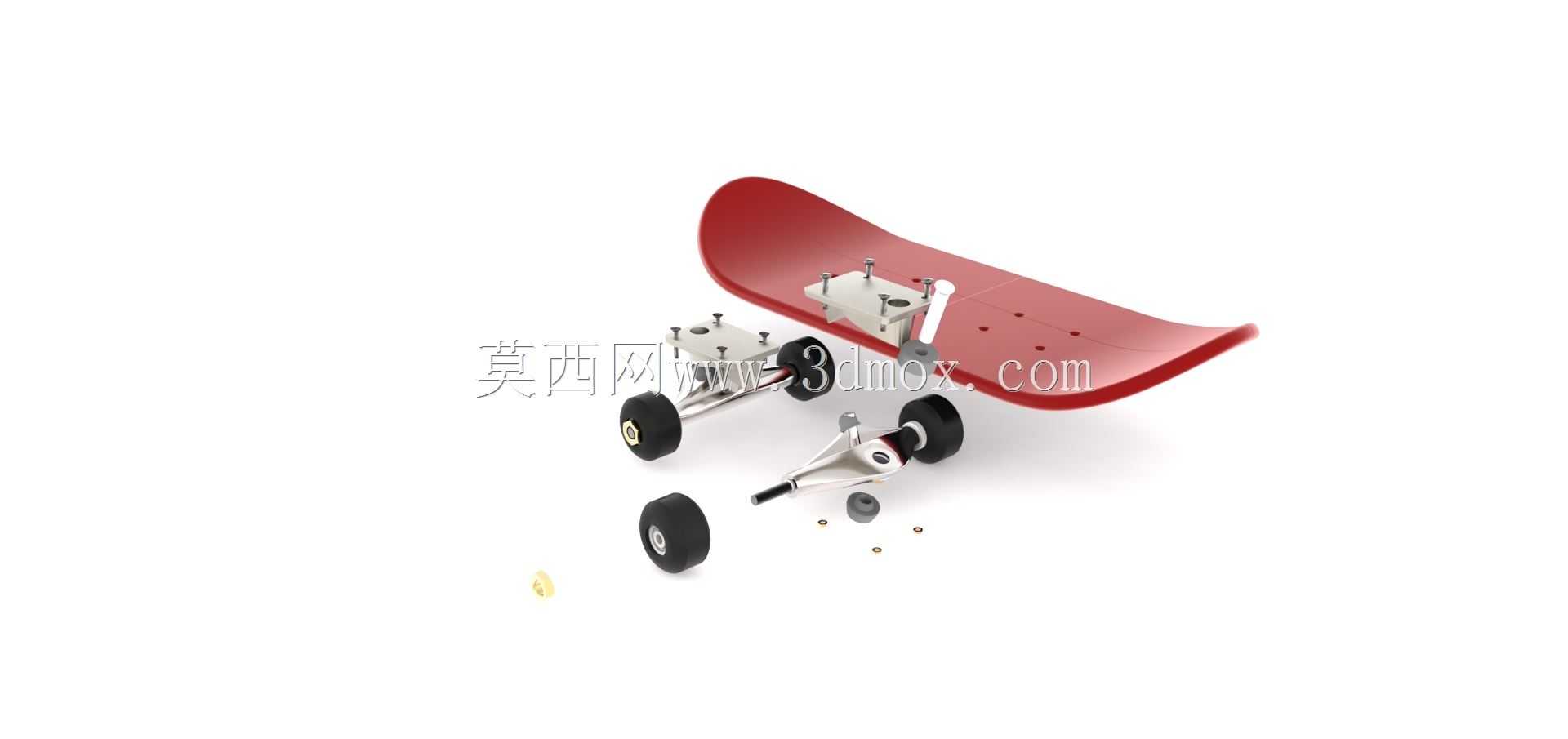

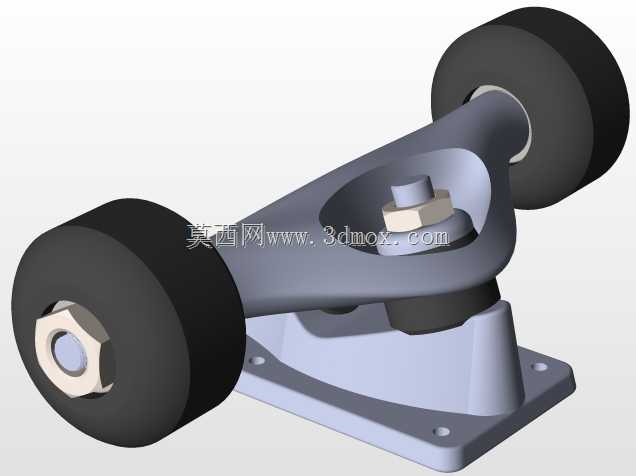

　　从产品功能特性来看，整套结构分为板面、支架、轮组、轴组四个核心部分，板面采用两端上翘的双翘造型，上翘弧度经过实际滑行验证，既能够保证做动作时脚面与板面的贴合度，避免打滑脱脚，也能在滑行过程中通过脚腕发力快速调整行进方向；板面预设的安装孔位采用行业通用的孔距标准，可适配市面上绝大多数主流规格的滑板支架，不需要额外打孔修改，降低后续改装的适配成本。支架部分采用三角加强结构，连接桥钉的位置做了局部加厚处理，能够承受起跳落地时的瞬时冲击载荷，避免支架断裂或变形；轮组采用高弹性聚氨酯轮的结构模拟，轮毂与轮轴的配合间隙预留了轴承安装位，可直接匹配标准608滑板轴承，轮面做了微弧面处理，既能够保证硬质地面滑行时的抓地力，也能在做转板动作时降低摩擦阻力。

　　设计思路上，建模全程以实际量产的滑板结构为基准，没有做夸张的艺术化修改，所有曲面弧度都参考了专业运动滑板的实测数据：板面的上翘角度控制在17度到20度之间，脚窝深度保留了适中的凹陷，既不会因为脚窝过浅导致站位不稳，也不会因为脚窝过深卡脚影响动作施展；板面整体的厚度从中间到两端做了渐变处理，中间站立区域厚度略高，保证承重强度，两端翘起来的位置厚度略薄，降低整体重量的同时提升板头板尾的弹性，做起跳动作时能够获得合适的反馈力。支架的转向角度做了限位设计，避免转向角度过大导致侧翻，同时保留了支架PU垫的安装空间，可通过调整PU的硬度适配不同体重使用者的转向手感需求。

　　外形尺寸与安装边界方面，整套模型的板面长度控制在80厘米左右，宽度20厘米，整体装配完成后高度在10到12厘米之间，轮距设置为40厘米左右，符合常规成人滑板的尺寸标准；安装边界上，板面的桥钉孔采用横向2孔、纵向4组的布局，孔间距统一为4.1厘米，适配所有英制规格的滑板桥钉，轮轴的突出量控制在1厘米以内，既能够保证轮子转动时不会摩擦支架，也不会因为轴突出过长导致滑行时磕碰障碍物；轮组的直径设置为52毫米，宽度32毫米，是街式滑板的通用轮尺寸，既可以适配街式道具滑行，也能满足日常刷街的通过性需求，遇到小石子、路面接缝时不会轻易卡轮停转。

　　从结构验证的角度来看，建模过程中对所有配合面做了干涉检查，桥钉穿过板面与支架的位置没有多余的干涉量，轴承安装位的尺寸公差预留了0.02毫米的间隙，既能够保证轴承压装时的紧密度，也不会因为过盈量过大导致轴承转动卡滞；板面底部与轮组的间隙预留了足够的压缩空间，当支架PU受到压力发生形变时，轮子不会摩擦到板面底部，避免出现咬轮的情况，这也是很多新手设计滑板时容易忽略的细节，一旦咬轮很容易在滑行过程中突然卡停导致使用者摔倒。整套模型的所有结构都可直接拆解，能够单独导出每个零件的工程图用于加工生产，也可以导入渲染软件做不同材质、不同图案的外观效果验证，比如更换板面砂纸的图案、轮组的配色、支架的表面处理工艺，都可以在模型基础上快速调整，不需要重新搭建基础结构。
