射流冲击实验测试装置结构设计

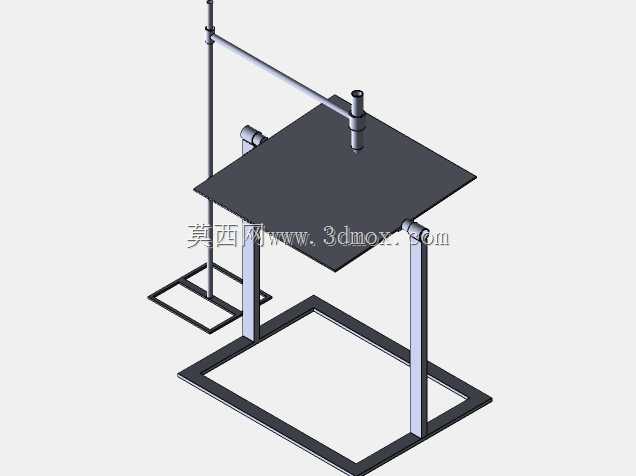

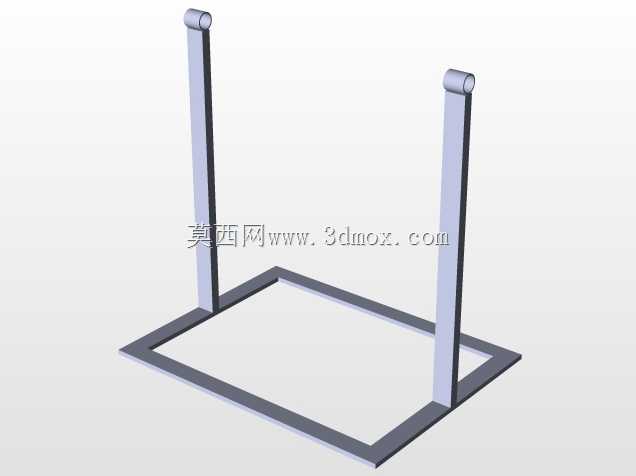

　　这套射流冲击测试装置，主要面向高校流体力学实验室、材料表面性能测试场景搭建，核心用途是模拟不同压力、不同入射角度的射流对靶材表面的冲击作用，可完成射流冲蚀磨损测试、射流冷却换热效率验证、射流冲击力标定等多类实验任务，适配机械工程、能源动力、材料学科相关的实验测试需求。从结构布局来看，装置采用双层框架式承载结构，底部为矩形方管焊接成型的底架，直接接触地面提供整体支撑，底架上方通过两根垂直布置的方管立柱承载上层靶台安装板，靶台为方形平板结构，板面预留多组阵列排布的螺纹安装孔，可根据实验需求固定不同材质、不同尺寸的靶材试样，也可加装力传感器、温度传感器等采集元件，实时获取冲击过程中的力学、热学参数。射流供给管路采用悬臂式安装结构，

　　垂直方向的导杆固定在底架侧边的独立支架上，横向悬臂可沿垂直导杆上下滑动调整高度，以此改变射流喷嘴到靶材表面的垂直距离，悬臂末端的喷嘴夹持座可调整俯仰角度，实现0到90度范围内的射流入射角调节，满足不同实验工况的参数调整需求。设计过程中优先考虑了实验操作的便捷性与结构稳定性，框架整体采用标准型材拼接，所有连接位置均采用可拆卸的螺栓紧固结构，方便根据实验需求更换不同规格的立柱、悬臂长度，也可快速更换不同通径、不同喷孔形状的喷嘴，适配水、油、含磨料流体等不同介质的射流实验。安装边界方面，装置整体占地尺寸控制在常规实验台可容纳范围内，底部框架的长宽尺寸预留了足够的操作空间，无需额外打地基固定，直接放置在平整的实验室地面即可使用，

　　垂直方向的调整行程覆盖了常规射流实验的靶距范围，从贴近靶面到数百毫米的靶距均可实现无级调整。结构受力层面，底部框架采用回字形布局，有效分散射流反作用力与设备自重，避免实验过程中出现结构晃动，立柱与靶台安装板的连接位置设置了加强筋结构，即使在高压射流长时间冲击的工况下，靶台也不会出现偏移变形，保证实验参数的一致性。管路布置上，悬臂内部预留了流体管路的走线空间，外部管路可沿支架侧边固定，避免管路干涉喷嘴的角度调整与高度调整，喷嘴夹持座采用快拆结构，更换喷嘴时无需拆解整个悬臂，仅需松开夹持螺钉即可完成更换，大幅缩短实验准备时间。针对不同的实验场景，该装置还可拓展加装导流收集结构，在靶台下方设置集液槽，对冲击后的流体进行回收导流，

　　避免实验过程中流体飞溅，适配循环流体的实验工况；也可在悬臂上加装位移标尺，直接读取靶距调整的数值，无需额外测量工具，提升实验参数调整的效率。整套结构没有冗余的复杂构件，所有零部件均为常规机械加工可实现的结构，加工成本低，装配难度小，既可以作为实验教学的演示装置，也可通过加装高精度测控元件升级为科研级的射流测试平台，满足不同层级的使用需求。
