小型手动金属冲孔冲床结构设计

　　这款小型手动金属冲床主要面向小批量五金件加工、教学实训、样件试制场景设计，区别于大型量产冲压设备，它不需要外接动力源，依靠手动操作即可完成薄金属板材的冲孔、冲裁、浅成型工序，常见于五金维修门店、职业院校实训车间、小型五金加工作坊的零散加工场景，针对厚度1mm以内的冷轧钢板、铝板、铜板等软质金属板材加工，能够完成直径2-8mm的标准圆孔、异形孔冲制，也可适配简易模具完成小型五金件的落料、压印工序。

　　从功能结构来看，设备采用曲柄滑块传动原理，底座采用整体式长条形铸铁结构设计，长度方向预留了足够的模具安装空间，底座上平面加工有T型槽结构，可通过螺栓快速固定不同规格的冲孔模具，安装时需保证模具中心与滑块运动轴线重合，同轴度误差控制在0.05mm以内，避免冲裁过程中出现啃模、毛刺过大的问题。设备的传动部分由偏心轮、连杆、滑动导柱组成，偏心轮安装在立式支撑座的转轴上，转轴一端伸出支撑座连接操作手柄，扳动手柄即可带动偏心轮转动，通过连杆将旋转运动转化为滑块的上下直线往复运动，滑块与导柱之间采用间隙配合，配合间隙控制在0.02-0.03mm，既保证滑动顺畅无卡滞，又能控制冲裁过程中的滑块偏摆量，保证冲孔精度。

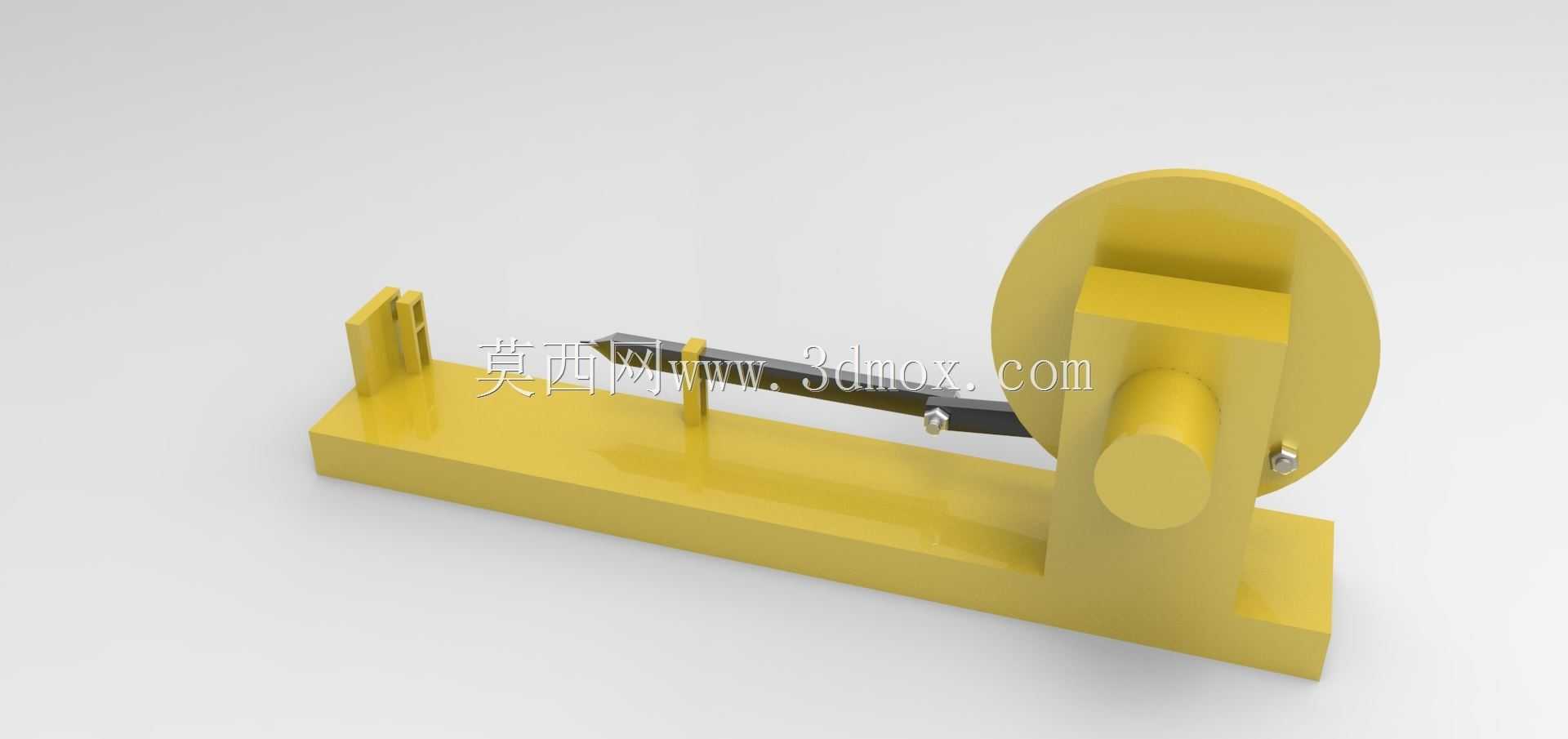

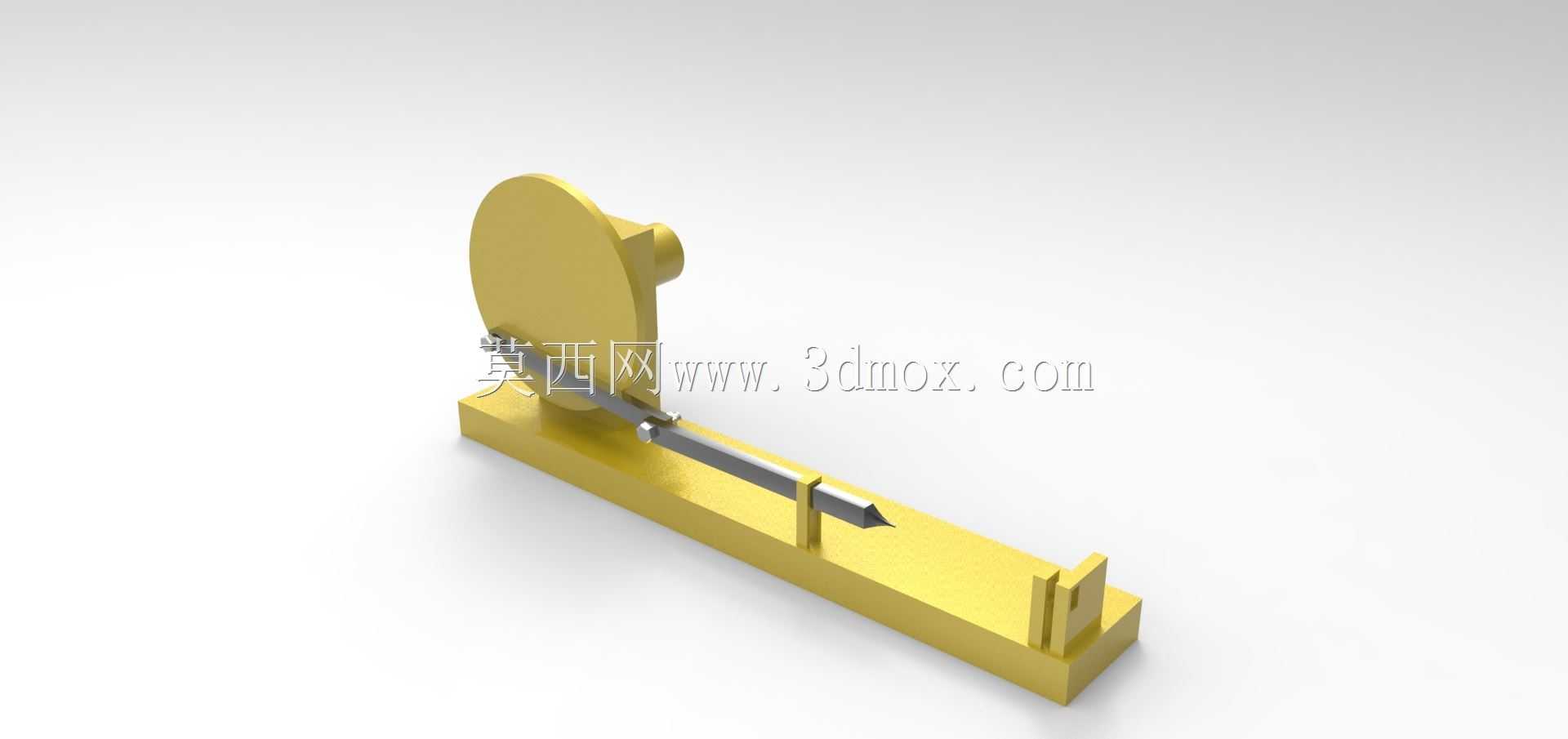

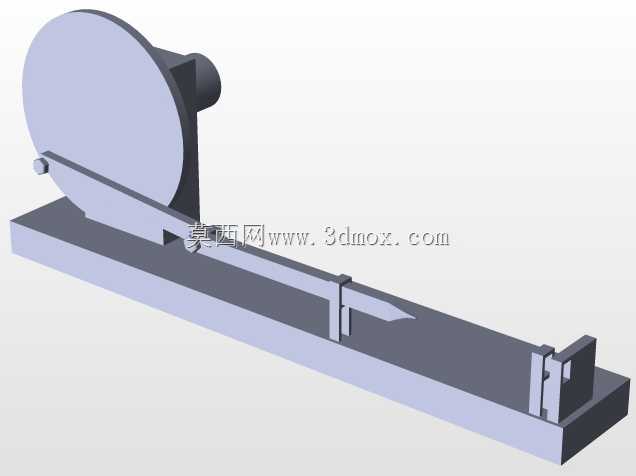

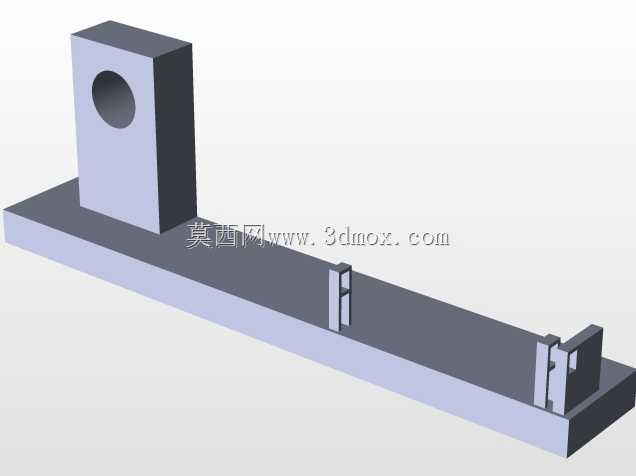

　　设计过程中优先考虑了操作的便捷性与安全性，立式支撑座与底座采用一体化铸造后加工成型，整体刚性充足，冲裁过程中不会出现明显的形变，支撑座上的转轴孔与底座上平面的垂直度公差控制在0.03mm/100mm，保证滑块运动方向与工作台面垂直，避免冲孔出现斜口。偏心轮的偏心距设计为15mm，对应滑块的有效行程为30mm，能够满足常规薄料冲孔的开模高度需求，操作手柄长度经过力矩核算，成年人单手施加150N的力即可在冲头处产生近1吨的冲压力，足够冲裁1mm厚度的普通钢板，不需要额外施加杠杆助力。设备整体外形尺寸控制在长300mm、宽80mm、高200mm范围内，底座底部预留有四个安装孔，可通过螺栓固定在工作台面上，避免操作过程中设备移位，安装时需保证工作台面水平度误差不超过0.1mm/m，防止滑块运动出现偏载。

　　在实际使用场景中，这款冲床可快速更换不同规格的冲头与下模，完成不同孔径、不同形状的冲裁作业，相比台钻钻孔，它的加工效率更高，孔位边缘无毛刺，不需要后续二次打磨，针对小批量的五金样件加工，不需要搭建复杂的气动、液压动力系统，手动操作即可完成，设备维护简单，仅需要定期在转轴、滑块配合面涂抹润滑脂即可长期使用，没有复杂的电气、液压元件，故障率极低，适合非专业设备操作人员使用。设计时还考虑了操作的安全冗余，滑块下行的极限位置设置有限位挡块，避免冲头过度下行损坏下模，手柄操作位置与冲头工作区域预留了足够的安全距离，操作时手部不会进入冲裁危险区，不需要额外加装安全防护装置即可满足基本的安全操作要求。

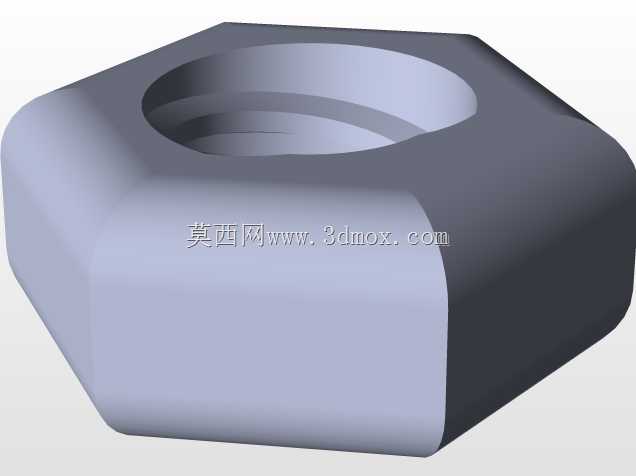

　　从结构建模的角度来看，所有配合面均标注了明确的形位公差与尺寸公差，零件之间无干涉，运动部件的运动行程经过仿真验证，全行程范围内无卡滞、无碰撞，整体结构没有冗余设计，所有零件均采用常规机械加工工艺即可制作，不需要特殊的加工设备，适合作为机械结构教学的演示模型，也可直接作为小型手动冲床的加工图纸投入实际生产制作。
