通风打孔式汽车制动刹车盘结构设计

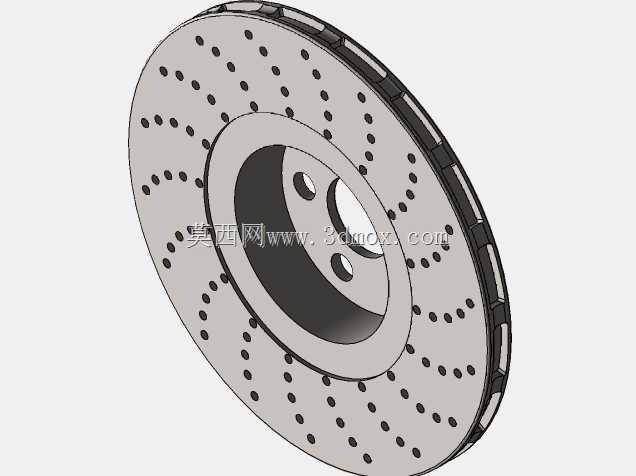

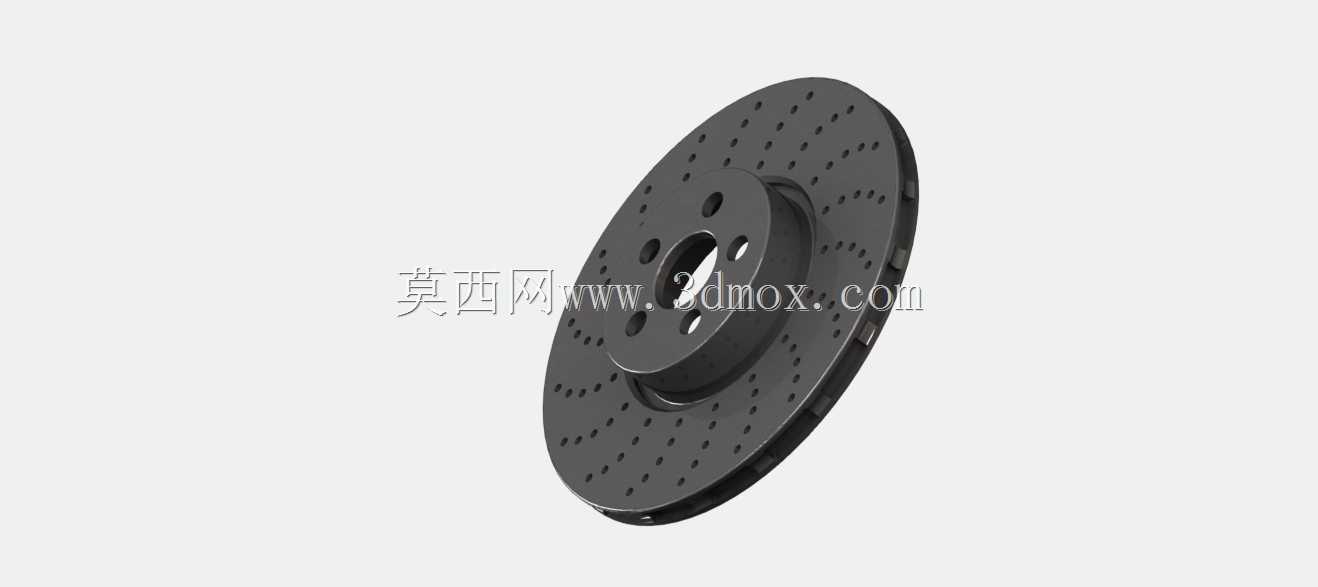

　　在乘用车与轻型商用车的底盘制动系统开发中，制动盘作为盘式制动器的核心摩擦对偶件，直接决定了整车制动效能的稳定性、热衰退抗性与连续制动工况下的可靠性。这款打孔式通风制动盘的设计，首先围绕城市道路频繁启停、山区长下坡连续制动的实际使用场景展开，区别于传统实心制动盘，其采用双层盘体中间预留通风流道的结构，配合盘面均匀分布的轴向通孔，在车辆行驶过程中，轮辋带动的气流可以顺着通风道与盘面通孔形成贯穿式散热通路，大幅降低连续制动时摩擦副的温升速率，避免高温导致的摩擦系数骤降、制动踏板脚感发软等热衰退问题。

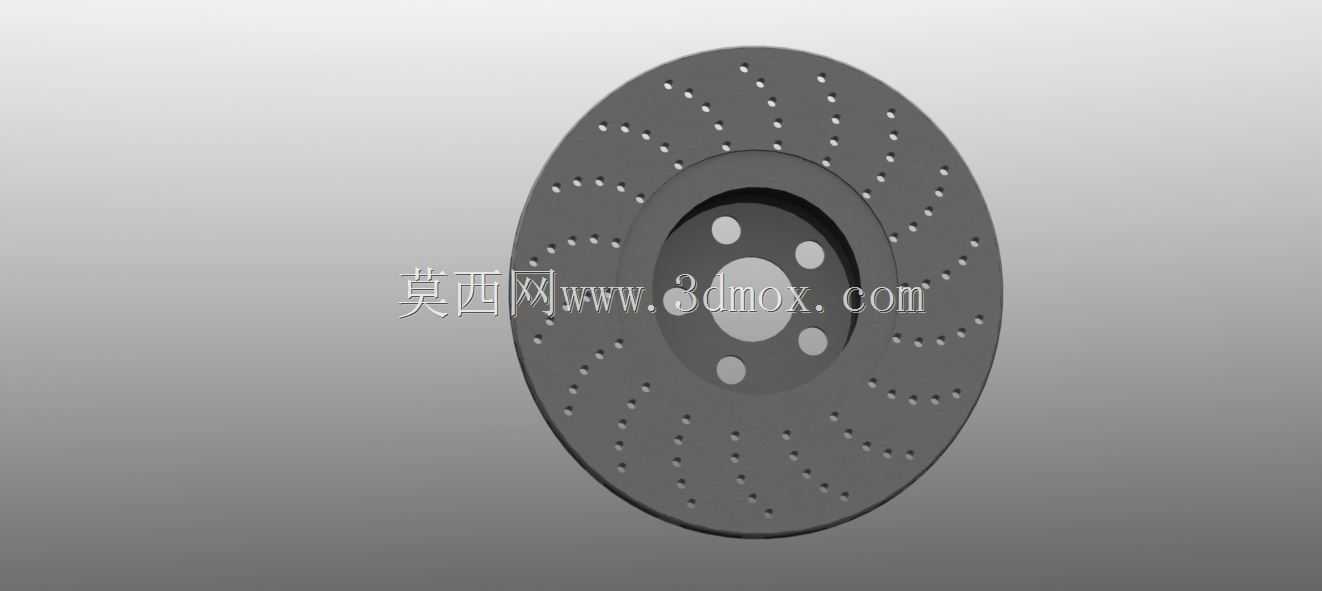

　　从安装边界来看，该制动盘的中心安装毂设置了五个均布的螺栓过孔，匹配主流乘用车型的轮毂轴承单元安装节圆尺寸，安装端面的平面度公差控制在0.02mm以内，保证制动盘与轮毂贴合后不会出现安装偏摆，从根源上减少制动时的方向盘抖动问题。盘体的摩擦面外径、有效摩擦宽度经过匹配计算，对应常规15-17寸轮辋的安装空间，制动时制动片的摩擦面可以完全覆盖盘体工作区域，不会出现偏磨、局部接触应力过大的问题。盘体边缘设置的凸台结构用于安装制动盘防尘罩的固定点位，避免行驶过程中泥沙、碎石直接击打摩擦面，同时也能减少雨水天气下摩擦面的积水残留，缩短湿滑路面的制动响应距离。

　　设计过程中，盘面的打孔排布并非均匀等距设置，而是经过模态分析优化，避开了制动盘在常用制动转速下的固有频率区间，避免打孔结构导致盘体刚性下降，引发制动时的高频制动尖叫问题。每个通孔的孔口都做了0.5mm的倒角处理，一方面减少制动片与孔边的硬接触冲击，降低制动片的异常磨损速率，另一方面也能在制动过程中，将摩擦产生的磨屑通过通孔及时排出，避免磨屑夹在摩擦副之间形成划痕，延长制动盘与制动片的整体使用寿命。

　　从功能特性上看，该制动盘的通风道采用径向直叶片设计，相比曲线叶片结构，铸造工艺性更好，量产时的成品率更高，同时在车辆前进与倒车时都能形成稳定的散热气流，不会因为行驶方向变化导致散热效率大幅波动。盘体材质采用灰铸铁材质，兼顾了摩擦系数稳定性、耐磨性与铸造流动性，安装毂部位的厚度经过强度校核，能够承受最大制动扭矩下的剪切应力，不会出现轮毂连接部位断裂的风险。在实际装配场景中，该制动盘可以直接替换同规格的原厂实心制动盘，不需要改动制动卡钳、轮毂安装位的周边结构，适配性较强，既可以用于整车量产配套，也可以用于售后维修替换场景。

　　在结构细节处理上，制动盘的摩擦面预留了0.1mm左右的出厂加工纹理，新盘装车后可以在短时间内与制动片完成磨合，快速达到最佳制动效能。安装毂的中心定位孔与轮毂轴承的定位轴采用间隙配合，装配时可以轻松对位，同时配合螺栓的预紧力保证同轴度，不会出现转动偏心的问题。盘体的非摩擦面做了防锈涂层处理，避免车辆长期停放后出现锈蚀粘连轮毂的问题，减少后期维修拆卸的难度。针对日常使用中容易出现的热变形问题，该制动盘在设计时通过有限元仿真模拟了多次紧急制动后的温度场分布，对盘体厚度做了差异化优化，在散热需求高的外圈区域适当增加厚度，在靠近安装毂的内圈区域控制厚度，减少冷热循环下的热应力集中，降低长期使用后制动盘翘曲变形的概率。
